Подсоединение компьютерного монитора – Инструкция по эксплуатации Sony VGN-FW41M
Страница 70
70
Использование периферийных устройств >
Подсоединение внешнего монитора
Подсоединение компьютерного монитора
К данному компьютеру можно подсоединить компьютерный монитор.

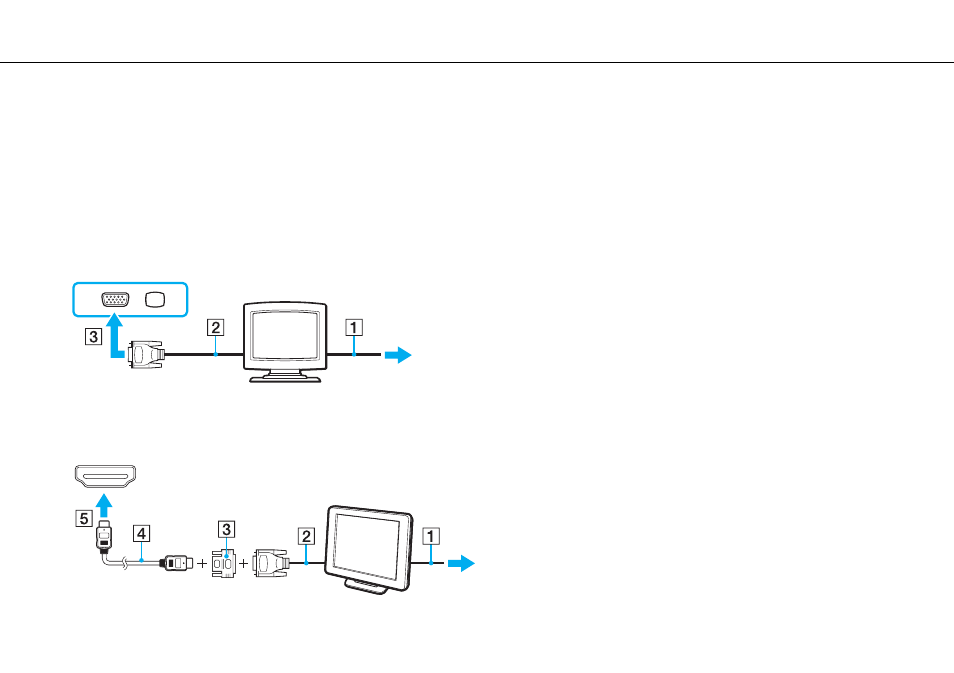

Для подсоединения компьютерного монитора
1
При необходимости подсоедините один конец шнура питания монитора (1) к монитору, а другой – к розетке
электросети.
2
Для подключения аналогового монитора подсоедините кабель монитора (2) к порту монитора (3) a на
компьютере.
3
Если требуется подсоединить монитор TFT/DVI, подсоедините кабель монитора (2) к адаптеру HDMI в DVI-D (3)
и подсоедините один конец кабеля HDMI (4) к адаптеру HDMI в DVI-D (3), а другой конец – к выходному порту
HDMI (5) на компьютере.
4
Если внешний монитор оснащен входным портом HDMI, подсоедините один конец кабеля HDMI к выходному
порту HDMI на компьютере, а другой конец – к входному порту HDMI на мониторе.
