ПОДГОТОВКА К ЭКСПЛУАТАЦИИ
РУ
13
MasterPage: Start_Right

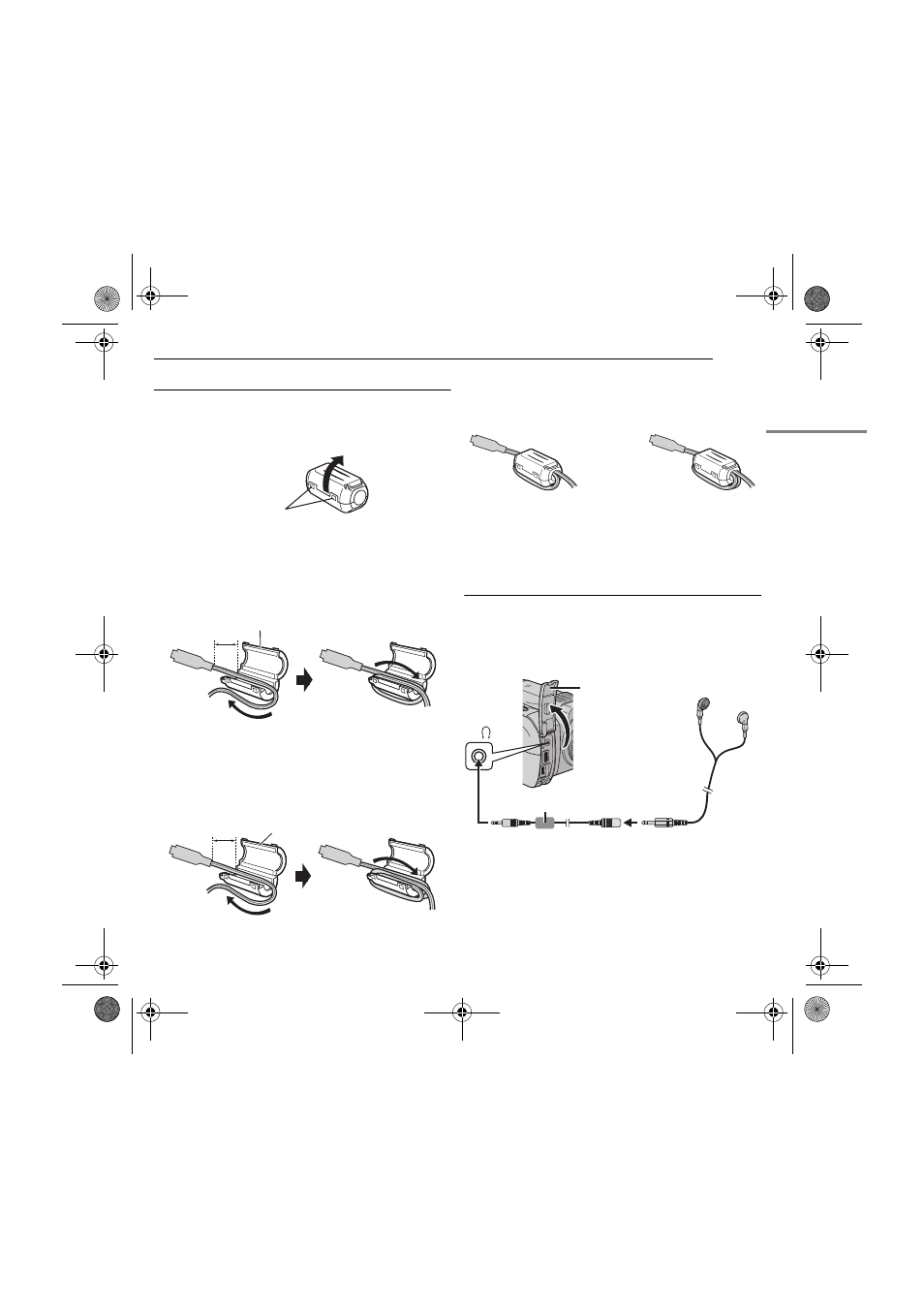

Установка фильтра с сердечником
Закрепите фильтры с сердечниками на кабелях.
Фильтр с сердечником подавляет помехи.
1
Освободите фиксаторы на обоих концах фильтра с
сердечником.
2
Пропустите кабель через фильтр с сердечником,
оставив около 3 см кабеля между его разъемом и
фильтром.
Кабель S-Video/Аудио/Видео
Один раз оберните кабель вокруг корпуса фильтра,
как показано на рисунке.
USB-кабель, удлинительный аудиокабель и шнур
сетевого адаптера
Два раза оберните кабель вокруг корпуса фильтра,
как показано на рисунке.
● Плотно оберните кабель вокруг фильтра, чтобы он не
провисал.
3
Закройте фильтр так, чтобы раздался щелчок.
ПРИМЕЧАНИЯ:
● Старайтесь не повредить кабель.
● При подключении кабеля подключайте к камере тот
конец, на котором установлен фильтр.
Как пользоваться удлинительным
аудиокабелем
При использовании дополнительных наушников
подключите их к прилагаемому удлинительному
аудиокабелю (с установленным фильтром), затем
подключите другой разъем кабеля к камере. Фильтр
с сердечником подавляет помехи.
Фиксатор
Оберните один раз.
Фильтр с сердечником (большой)
3 см
Оберните два раза.
Фильтр с сердечником (средний: USB-
кабель, маленький: удлинительный
аудиокабель и шнур сетевого адаптера)
3 см
Кабель S-Video/Аудио/
Видео
USB-кабель, удлинительный
аудиокабель и шнур сетевого
адаптера
Удлинительный аудиокабель (прилагается)
Фильтр с сердечником
Откройте крышку.
Наушники
