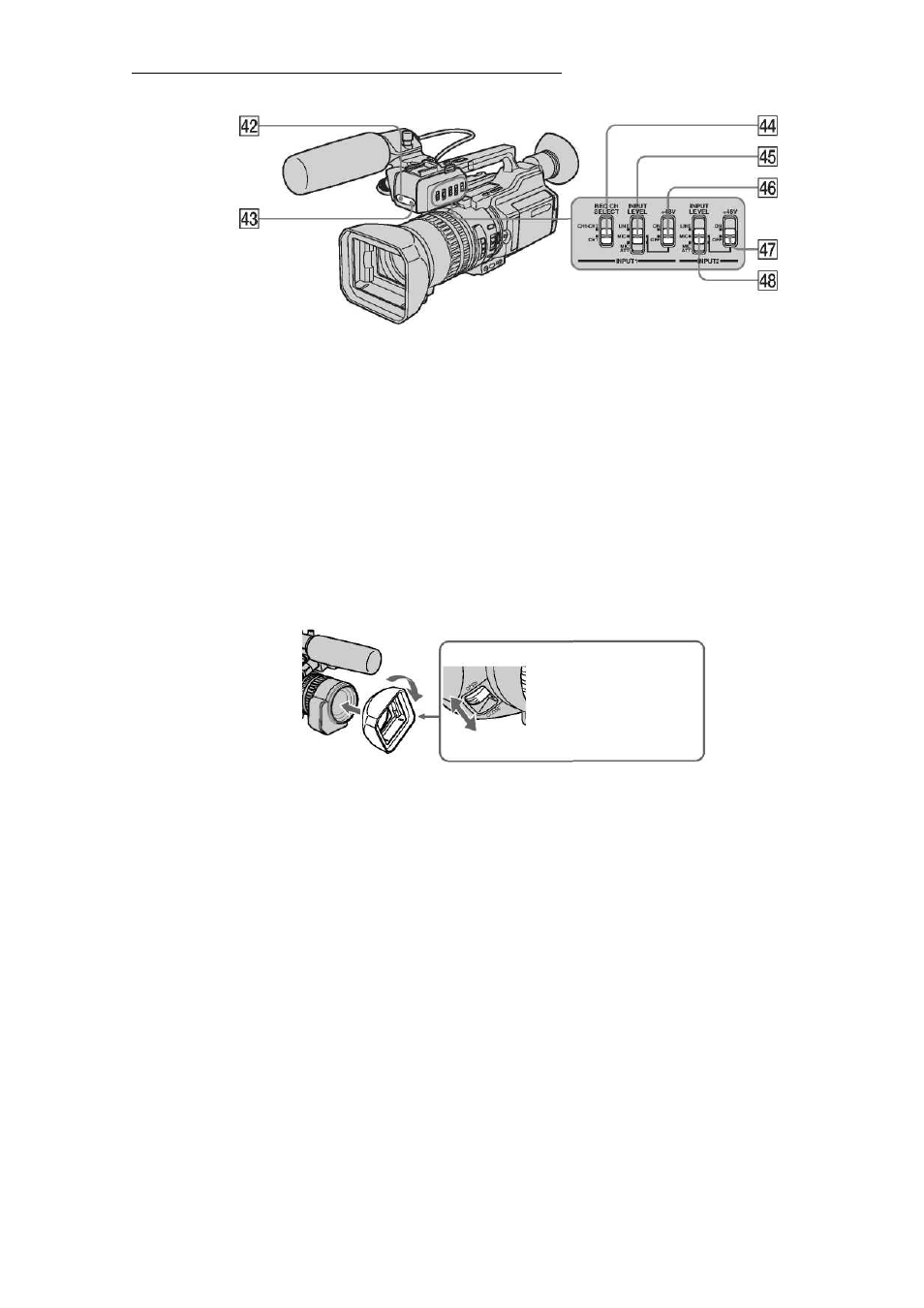

Глава 11 – Назначение частей и органов управления камкордера
[42] Датчик дистанционного управления
[43] Лампа индикации записи сигнала камеры
[44] Переключатель INPUT1 REC CH SELECT (Выбор канала записи для входа 1)
[45] Селектор INPUT1 INPUT LEVEL (Входной уровень на входе 1)
[46] Переключатель INPUT1 +48 V (Вход 1 + 48 В)
[47] Переключатель INPUT2 +48 V (Вход 2 + 48 В)
[48] Селектор INPUT2 INPUT LEVEL (Входной уровень на входе 2)
Присоединение/снятие бленды с крышкой объектива
Чтобы присоединить бленду с крышкой объектива, совместите линию на бленде с соответствующей линией на
корпусе объектива, затем навинтите бленду по часовой стрелке и затяните нижний фиксирующий винт.
Для снятия бленды с крышкой объектива, ослабьте нижний фиксирующий винт и снимите бленду, вращая ее
против часовой стрелки.
Чтобы открыть/закрыть
заслонку бленды (крышку
объектива), сдвиньте ручку
в желаемом направлении,
как указано стрелкой.
11-4
