Karcher KM 150-500 D - Инструкция (Страница 7)

- 5

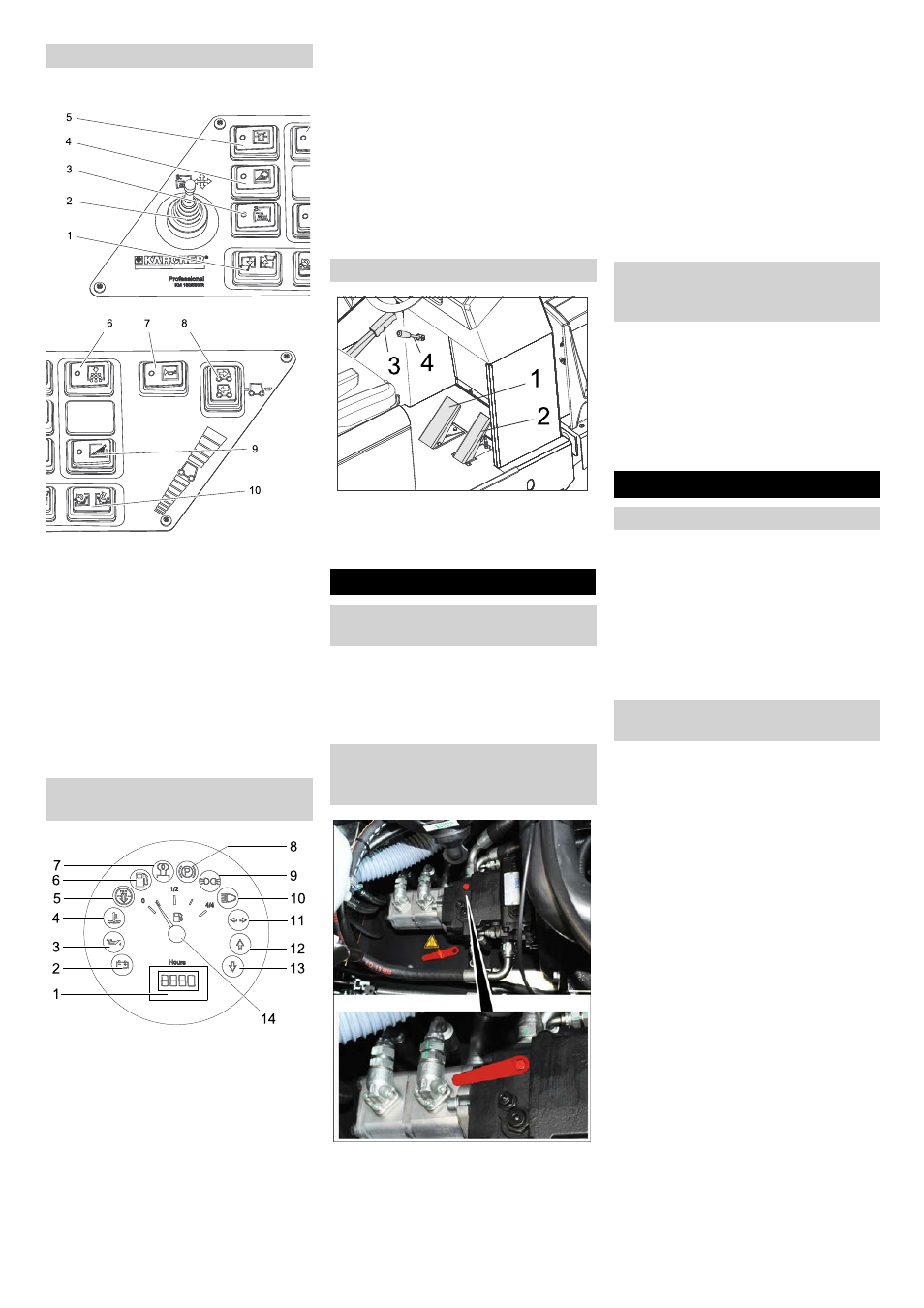

1 Подъем/опускание резервуара для
сбора мусора
2 Рычаг управления третьей боковой
щеткой (опция)
3 Вкл./выкл. третьей боковой щетки
4 Вкл./выкл. рабочего освещения
5 Вкл./выкл. проблескового маячка
6 Чистка фильтра
7 Звуковой сигнал
8 Переключатель направления движе-
ния
9 Боковая щетка для орошения (опция)
10 Открыть/закрыть крышку резервуара
1 Счетчик рабочих часов
2 Сигнальная лампа зарядки
3 Сигнальная лампа давления масла
4 Сигнальная лампа температуры ох-
лаждающей воды
5 Воздухозаборник двигателя
6 Сигнальная лампа запаса топлива
7 Контрольный индикатор разогрева
8 Контрольный индикатор (не подклю-
чен)
9 Контрольный индикатор стояночно-
го/ближнего света (опция)
10 Не работает, загорается только при
запуске двигателя (самодиагности-
ка)
11 Сигнальная лампочка указателя по-
воротов
12 Контрольный индикатор направле-
ния движения "Вперед"
13 Контрольный индикатор направле-
ния движения "Назад"
14 Индикация топливного бака
1 Педаль тормоза
2 Ходовая педаль
3 Стояночный тормоз
4 Рычаг нагнетателя
 Отпустить стояночный тормоз, нажи-
мая при этом на педаль тормоза.
 Зафиксировать стояночный тормоз,
нажимая при этом на педаль тормо-
за.
 Открыть кожух двигателя.
 Повернуть рычаг свободного хода
(
красный) гидравлического насоса на
180° ( против часовой стрелки).
Использовать специальный инстру-
мент.
Указание
Специальный инструмент (красный га-
ечный ключ) находится в держателе на
раме автомобиля, возле механизма
свободного хода.
Внимание!
Не допускается передвигать подмета-
ющую машину на большие расстояния
и быстрее, чем 10 км/ч.

После перемещения вернуть рычаг
свободного хода в начальное поло-
жение.
 Если рычаг свободного хода гидрав-
лического насоса переведен в поло-
жение для перемещения машины,
его следует повернуть в обратную
сторону по часовой стрелке до упо-
ра.
Использовать специальный инстру-
мент.
 Перед эксплуатацией прочитать ру-
ководство производителя мотора по
использованию и особенно прини-
мать во внимание правила безопа-
сности.
 Поставить подметающую машину на
ровной поверхности.
 Вытянуть ключ зажигания.
 Зафиксируйте стояночный тормоз.
 Проверить заполнение топливного
бака.
 Проверить уровень масла в двигате-
ле.
 Проверить уровень охлаждающей
воды.
 Проверить давление в шинах.
 Проверить метущий валик и боковые
щетки на износ и наличие намотав-
шихся лент.
 Проверить колеса на наличие намо-
тавшихся лент.
 Проверить центробежный сепаратор
и воздушный фильтр, при необходи-
мости очистить.
 Проверить исправное состояние
всех элементов управления.
 Проверить прибор на предмет повре-
ждений.
 Выполнить чистку фильтра для пыли
с помощью кнопки очистки фильтра.
Указание: Описание см. в главе "Уход и
техническое обслуживание".
Функциональные кнопки
Контрольные индикаторы
и дисплей
Педали
Перед началом работы
Зафиксировать/отпустить
стояночный тормоз
Передвижение подметающей
машины без собственного
привода
Передвижение подметающей
машины с помощью
собственного привода
Начало работы
Общие указания
Работы проверке и техническому
обслуживанию
Ежедневно перед началом работы
7 RU
