12
Проверить давление в шинах.
Поднять вверх резервуар для сбора
мусора и зафиксировать с помощью
предохранительной штанги.
ƽ
Опасность
Опасность получения травм! Всегда
при поднятом резервуаре для сбора му-
сора устанавливать предохранитель-
ные штанги.

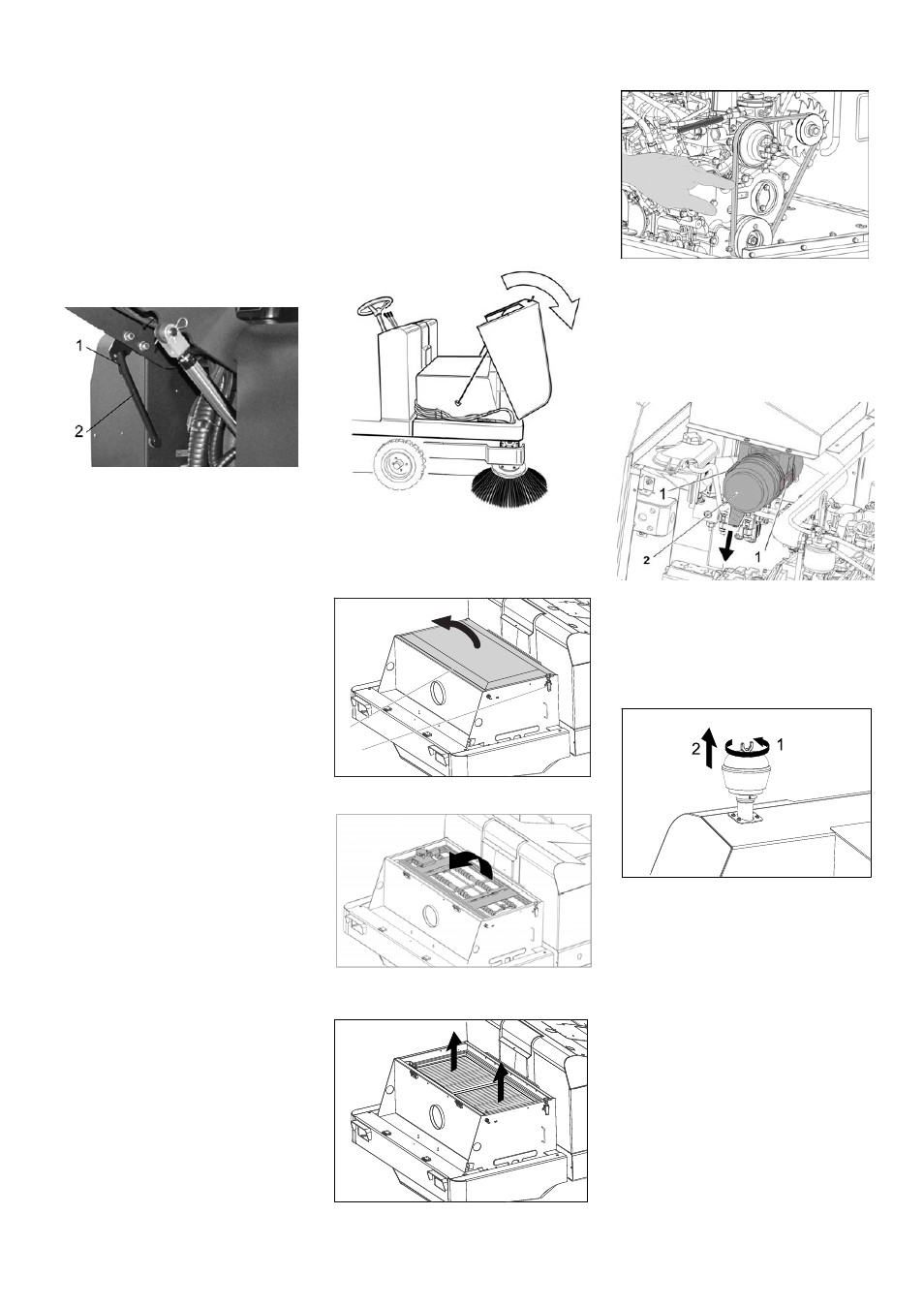

Откинуть наверх предохранитель-
ную штангу для опорожнения подня-
того резервуара и вставить ее в
держатель (предохранительный)
1
Держатель предохранительной
штанги
2
Предохранительная штанга
Открыть боковую панель, как описа-
но в главе „Замена подметающего
вала“ выше.
Ослабить 6 барашковых гаек на бо-
ковой плоской стопорной шайбе.
Ослабить 3 гайки (SW 13) на пере-
дней плоской стопорной шайбе.
Нажимать боковое уплотнение вниз
(
продольное отверстие) до тех пор,
пока его край не окажется на рассто-
янии 1 - 3 мм от пола.
Привинтить плоскую стопорную шай-
бу.
Повторить последовательность для
другой стороны устройства.
Поставить подметающую машину на
ровной поверхности.
Подключить к вентилю шины прибор
для проверки давления в шинах.
Проверить давление в шинах, при
необходимости, откорректировать
давление.
Сведения о допустимом уровне дав-
ления в шинах см. в разделе "Техни-
ческие данные".
Выполнить чистку фильтра для пыли
с помощью кнопки очистки фильтра.
ṇ
Предупреждение
До начала замены пылевого фильтра
удалить содержимое из резервуара для
сбора мусора. При работе с фильтро-
вальной установкой носить маску для
защиты от пыли. Соблюдайте предпи-
сания по технике безопасности в от-
ношении обращения с мелкой пылью.
Открыть блокировку. Для этого необ-
ходимо открутить винт с головкой в
виде звездочки.
Откинуть крышку прибора вперед
Открыть крышку фильтра.
Откинуть встряхиватель фильтра
вперед.
Заменить пылевой фильтр.
Снова закрыть крышку фильтра.
Клиновый ремень при давлении 10 кг.
должен провисать прибл. на 7-9 мм.
Натяжение клинового ремня уста-
навливается уполномоченным ра-
ботником сервисной службы.
Снять корпус воздушного фильтра.
Заменить патрон воздушного филь-
тра.
Указание: Монтажное положение -
вентиляционное отверстие на-
правлено вниз (см. рисунок).
Отвинтить барашковую гайку на цен-
тробежном сепараторе.
Очистить центробежный сепаратор.
Открутить фары.
Вынуть фары и вытащить штекерный
разъем.
Указание: Запомнить положение ште-
керного разъема.
Открутить фары друг от друга.
Открутить корпус фары, при этом
держать корпус горизонтально, так
как блок лампы не закреплен.
Разжать скобу и вынуть лампу нака-
ливания.
Вставить новую лампочку.
Снова собрать в обратной последо-
вательности.
Установить боковые уплотнения
Проверка давления в шинах
Вручную очистить фильтр для пыли
Замена пылевого фильтра
2
1
Проверка и регулировка клинового
ремня
Проверка и замена воздушного филь-
тра
Замена лампы накаливания фары
(
опция)
