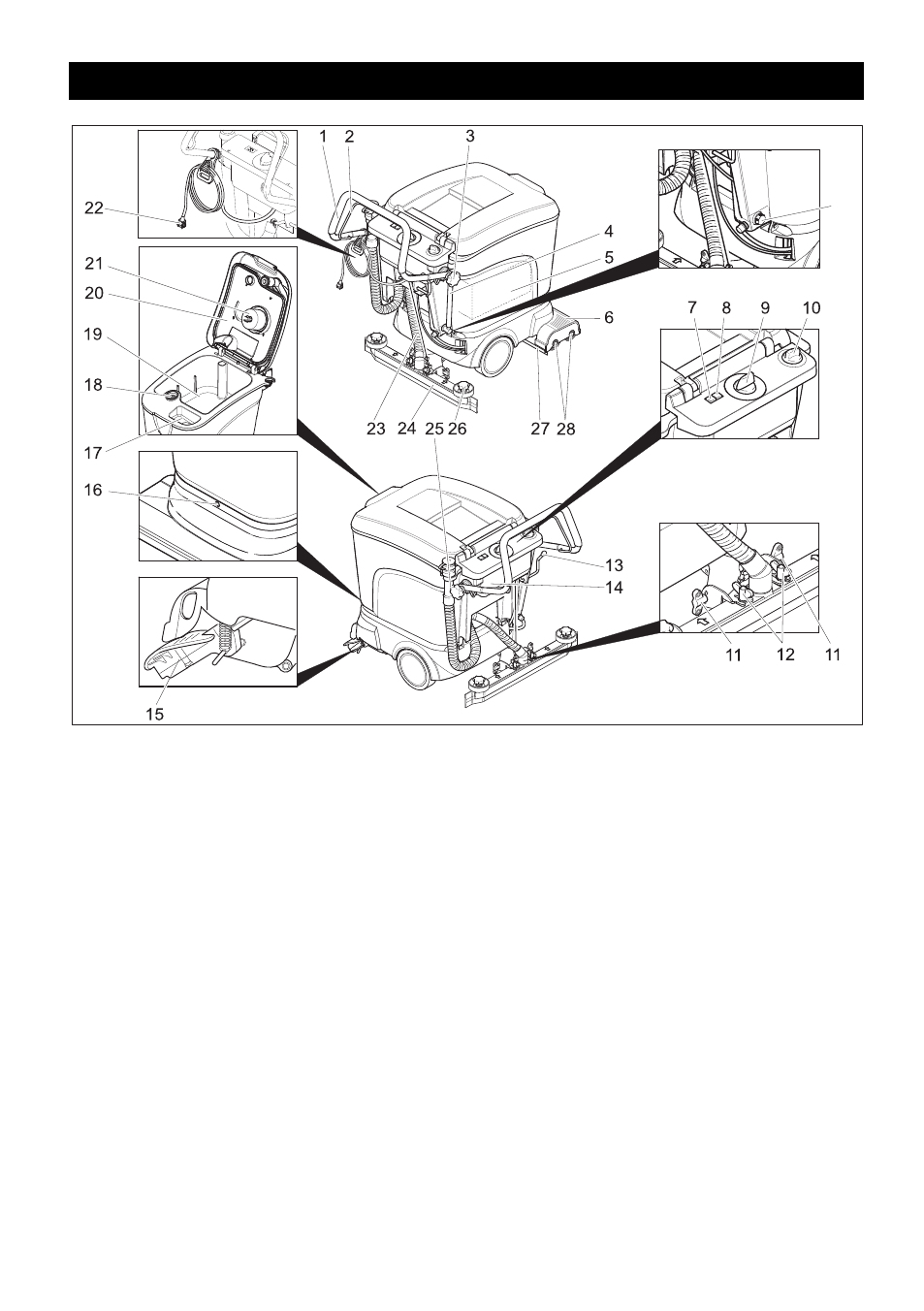

– 3
1 Tõukesang
2 Lülitussang
3 Tõukesanga kinnituse tähtnupp
4 Täituvusnäit ja puhta vee väljalaske-
voolik (puudub ECO-variandil)
5 Aku (ainult Pack-variant)
6 Puhastuspea
7 Aku kontrollnäit
8 Rikkenäit
9 Programmi valikulüliti
10 Veekoguse reguleerimispea
11 Tiibmutrid imivarva kallutamiseks
12 Tiibmutrid imivarva kinnitamiseks
13 Hoob imiotsaku langetamiseks
14 Elektroonika/laadur (ainult variant
Pack)
15 Transpordisõidu šassii
16 Paagi kinnituse kruvi
17 Puhta vee paagi täiteava
18 Ebemesõel
19 Musta vee paak
20 Musta vee paagi kaas
21 Ujuk
22 Laaduri võrgupistik (ainult variant Pack)
23 Imemisvoolik
24 Imivarb *
25 Musta vee väljalaskevoolik
26 Tähtnupud imihuulte väljavahetami-
seks
27 Puhta vee väljalaskekruvi (ainult Eco-
variandi puhul
28 Pritsmekaitse
29 Harjavaltsid (BR-variant) ketasharjad
(BD-variant)
* ei sisaldu tarnekomplektis (v.a. ECO-va-
riandil)
