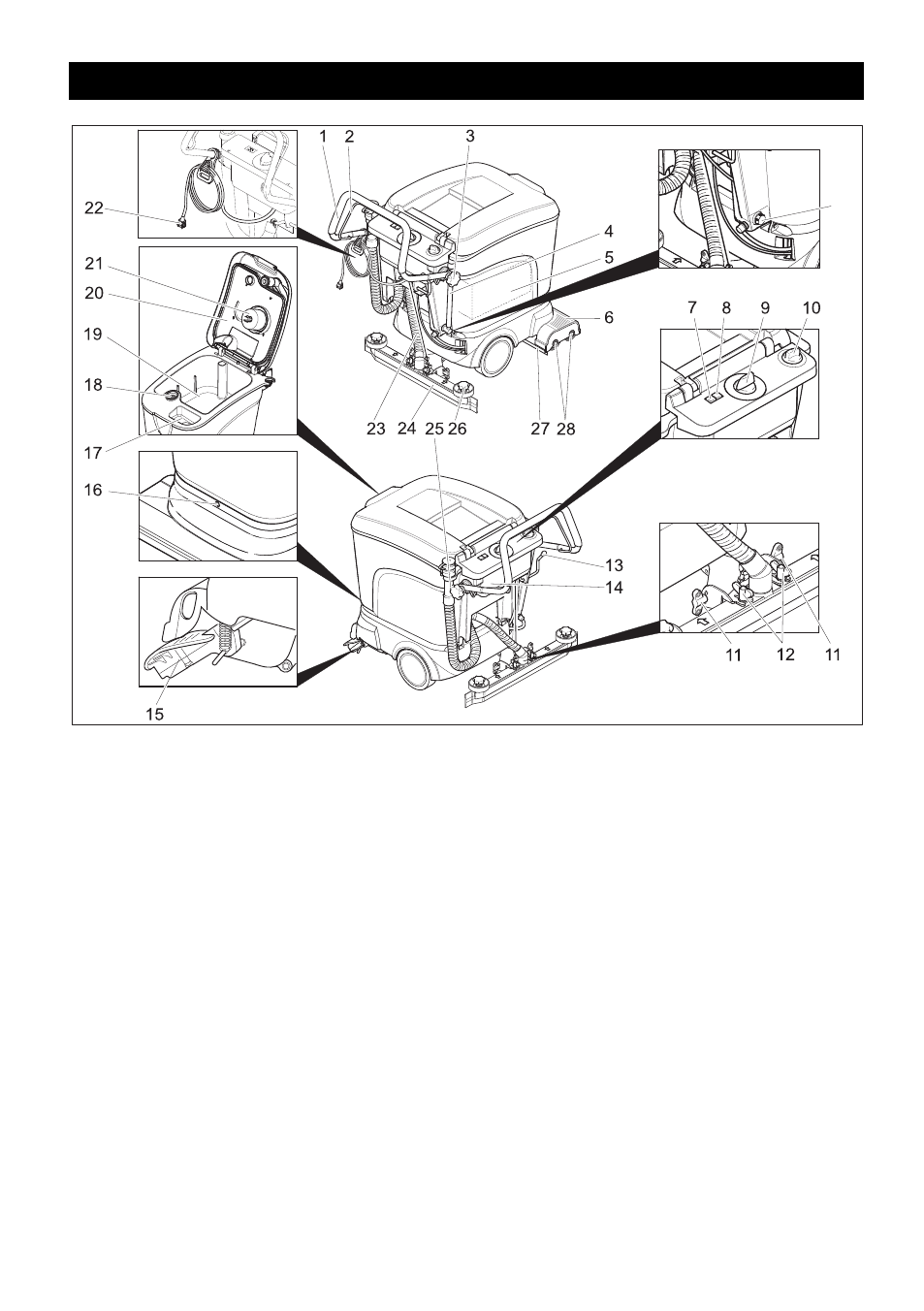

1 Тягова ручка
2 Дуга включення
3 Грибкова рукоятка кріплення

провідної дуги

4 Індикатор рівня заповнення та

зливний шланг для чистої води (не

для варіанту ECO)

5 Акумулятор (тільки варіант Pack)
6 Носова частина
7 Індикатор заряду акумуляторів
8 Індикація несправностей
9 Перемикач вибору програм
10 Регулятор об'єму води
11 Смушкові гайки для нахилу

всмоктувальної планки

12 Смушкові гайки для кріплення

всмоктувальної планки

13 Важіль опускання всмоктувальної

пластини

14 Електроніка/зарядний пристрій

(тільки варіант Pack)

15 Ходова частина для

транспортування

16 Гвинт кріплення бака
17 Заливний отвір бака чистої води
18 Фільтр для затримування волокон
19 Резервуар брудної води
20 Кришка резервуара брудної води
21 Поплавок
22 Мережевий штекер для зарядного

пристрою (тільки варіант Pack)

23 Всмоктуючий шланг
24 Всмоктувальна планка *
25 Шланг зливання брудної води
26 Грибкові рукоятки для заміни

усмоктувальних крайок

27 Пробка зливного отвору для чистої

води (тільки для варіанту Eco

28 Бризковик
29 Щіткові вали (варіант BR), дискові

щітки (варіант BD)

* не входить до комплекту постачання

(за винятком варіанту ECO)
