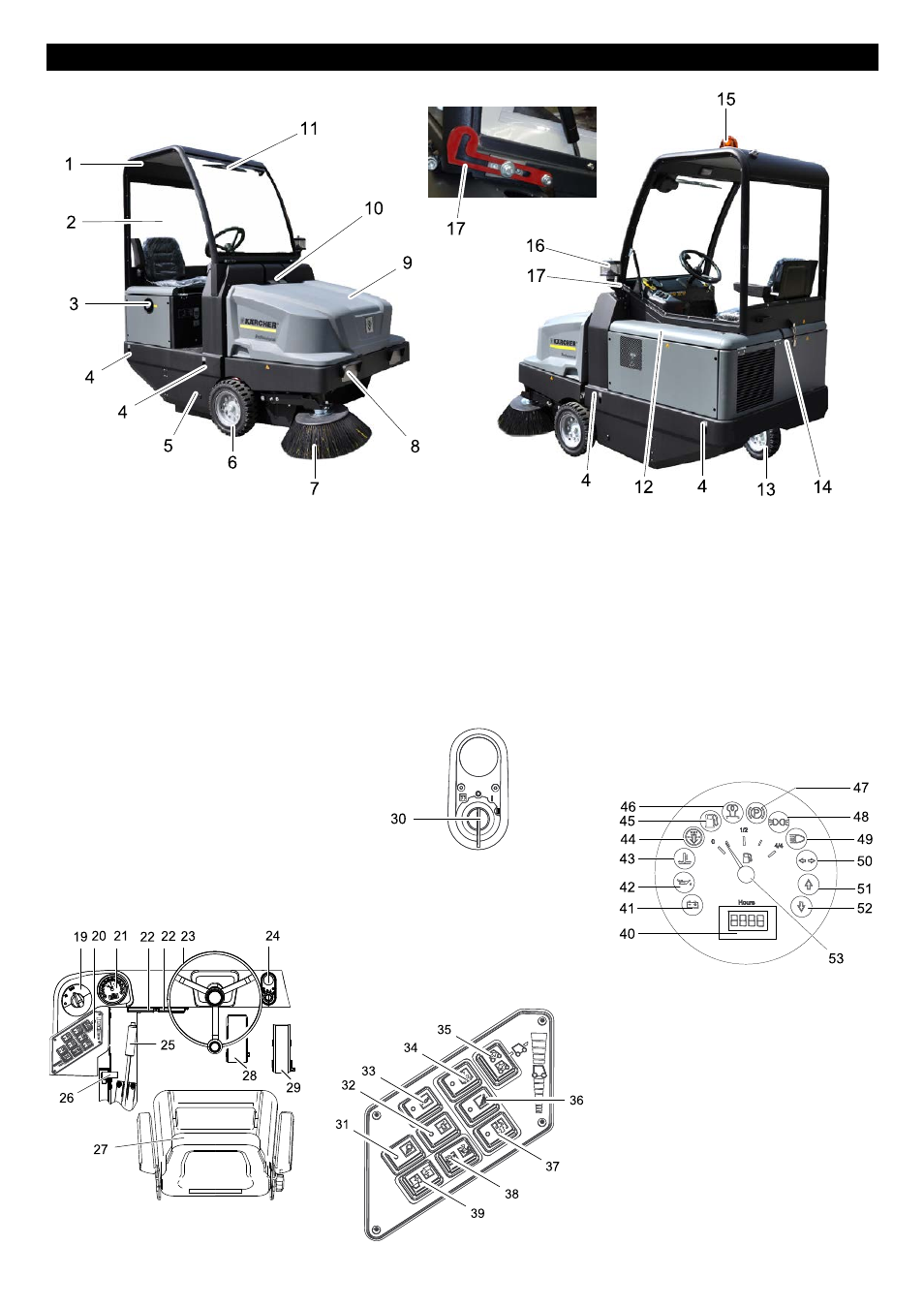

KM 130/300 R D
1
Кабина водителя (опция)
2 Дверь кабины (опция)
3 Замок бака
4 Устойчивое место крепления (4 шт.)
5 Подметающий вал
6 Переднее колесо
7 Боковая щетка
8 Осветительное устройство (Опция)
9 Резервуар для сбора мусора
10 Блокировка крышки устройства
11 Стеклоочиститель (опция)
12 Кожух двигателя
13 Заднее колесо
14 Блокировка кабины водителя
15 Проблесковый маячок
16 Центробежный сепаратор
17 Предохранительный рычаг в кабине
водителя
18 Регулировка подметающего вала (не
отображается)
Панель управления
19 Переключатель программ
20 Функциональные кнопки
21 Многофункциональная индикация
22 Блок предохранителей на рабочем
месте
23 Рулевое колесо
24 Замок зажигания
25 Стояночный тормоз
26 Регулятор числа оборотов двигателя
27 Сиденье (с контактным переключа-
телем сиденья)
28 Педаль тормоза
29 Ходовая педаль
Замок зажигания (24)
30 Ключ зажигания
Условные обозначения для спирали
накаливания: Предварительный про-
грев
Положение 0: Двигатель выключен
Положение 1: Включить зажигание
Положение 2: Запустить двигатель,
Функциональные кнопки (20)
31 Вкл./выкл. рабочего освещения (оп-
ция)
32 Вкл./выкл. проблескового маячка
33 Звуковой сигнал
34 Чистка фильтра
35 Переключатель направления движе-
ния
36 Боковая щетка для орошения (опция)
37 Вентилятор
38 Открыть/закрыть крышку резервуара
39 Подъем/опускание резервуара для
сбора мусора
Многофункциональный индикатор
(21)
40 Счетчик рабочих часов
41 Сигнальная лампа зарядки
42 Сигнальная лампа давления масла
43 Сигнальная лампа температуры ох-
лаждающей воды
44 Воздухозаборник двигателя
45 Сигнальная лампа запаса топлива
46 Контрольный индикатор разогрева
47 Контрольный индикатор (не подклю-
чен)
48 Контрольный индикатор стояночного
света (опция)
49 Контрольный индикатор ближнего
света (опция)
Описание элементов управления и рабочих узлов
6 RU
