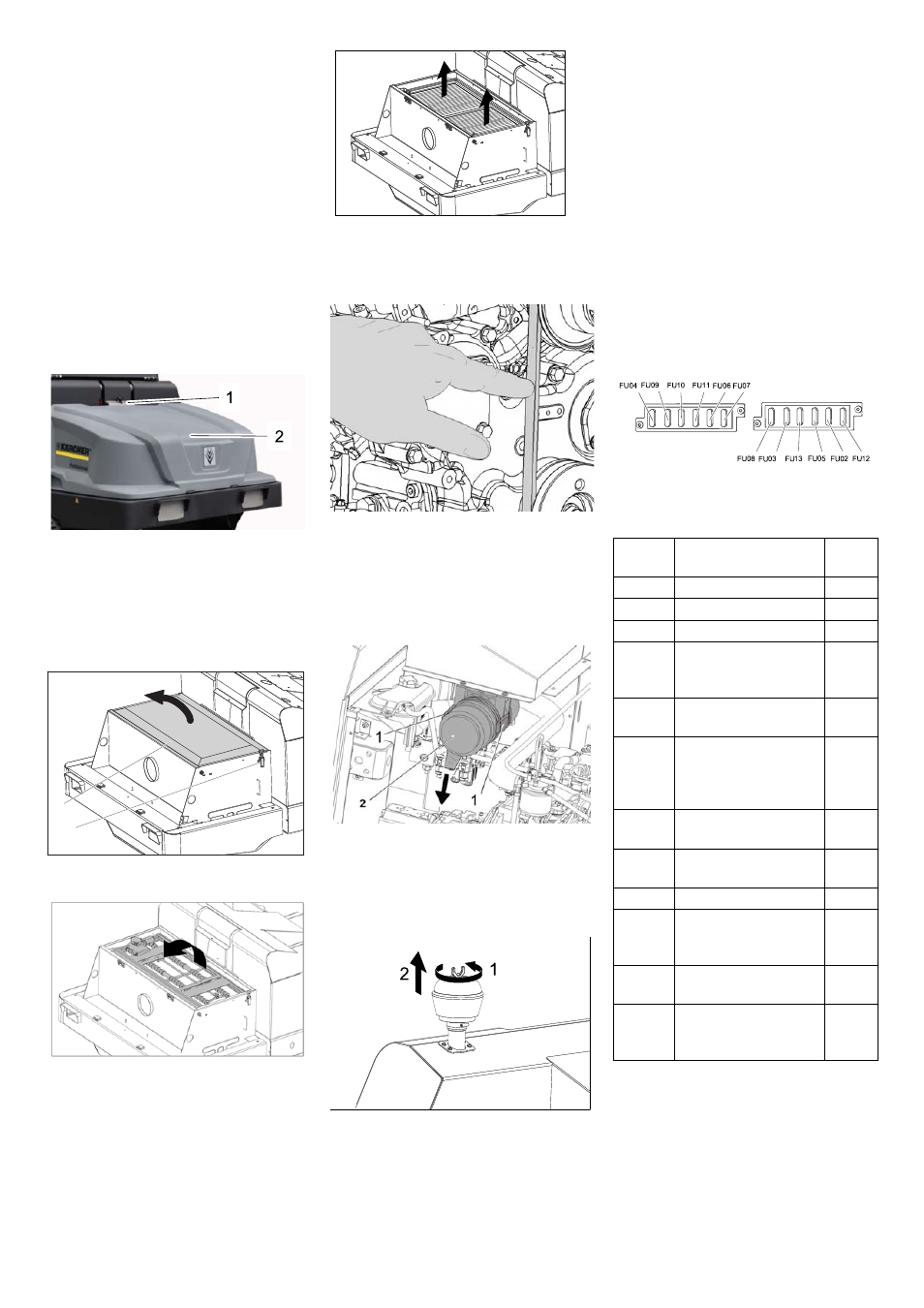

- 11
 Проверить давление в шинах, при
необходимости, откорректировать
давление.
 Сведения о допустимом уровне дав-
ления в шинах см. в разделе "Техни-
ческие данные".
 Выполнить чистку фильтра для пыли
с помощью кнопки очистки фильтра.
ṇ
Предупреждение
До начала замены пылевого фильтра
удалить содержимое из резервуара для
сбора мусора. При работе с фильтро-
вальной установкой носить маску для
защиты от пыли. Соблюдайте предпи-
сания по технике безопасности в от-
ношении обращения с мелкой пылью.
1 Блокировка крышки устройства
2 Крышка прибора
 Открыть блокировку. Для этого необ-
ходимо открутить винт с головкой в
виде звездочки.
 Откинуть крышку прибора вперед
 Открыть крышку фильтра.
 Откинуть встряхиватель фильтра
вперед.
 Заменить пылевой фильтр.
 Снова закрыть крышку фильтра.
Клиновый ремень при давлении 10 кг.
должен провисать прибл. на 7-9 мм.

Натяжение клинового ремня уста-
навливается уполномоченным ра-
ботником сервисной службы.
 Снять корпус воздушного фильтра.
 Заменить патрон воздушного филь-
тра.
Указание: Монтажное положение -
вентиляционное отверстие на-
правлено вниз (см. рисунок).
 Отвинтить барашковую гайку на цен-
тробежном сепараторе.
 Очистить центробежный сепаратор.
 Открутить фары.
 Вынуть фары и вытащить штекерный
разъем.
Указание: Запомнить положение ште-
керного разъема.

Открутить фары друг от друга.
 Открутить корпус фары, при этом
держать корпус горизонтально, так
как блок лампы не закреплен.
 Разжать скобу и вынуть лампу нака-
ливания.
 Вставить новую лампочку.
 Снова собрать в обратной последо-
вательности.
 Открыть держатель предохранителя.
 Проверить предохранители.
Указание: Предохранитель FU 01 нахо-
дится в подкапотном пространстве.
 Неисправные предохранители заме-
нить.
Указание: Использовать только предо-
хранители с одинаковым значением.
Вручную очистить фильтр для пыли
Замена пылевого фильтра
2
1
Проверка и регулировка клинового
ремня
Проверка и замена воздушного филь-
тра
Замена лампы накаливания фары
(
опция)
Замена предохранителей
FU 01 Главный предохрани-
тель 60 A
FU 04 Топливный насос 10 A
FU 09 Освещение слева 7,5 A
FU 10 Освещение справа 7,5 A
FU 11 Рабочее освещение
сверху (ближний
свет) 10 A
FU 06 Движение магнитного
клапана 7,5 A
FU 07 переключатель выбо-
ра программ
Функции резервуара
для сбора мусора 10 A
FU 08 Предохранительное
реле 7,5 A
FU 03 Многофункциональ-
ная индикация 3 A
FU 13 Водяной насос 10 A
FU 05 Реле времени
Контактный переклю-
чатель сидения 25 A
FU 02 Звуковой сигнал
Стеклоочиститель 7,5 A
FU 12 Вибраторная система
Проблесковый мая-
чок 20 A
13 RU
