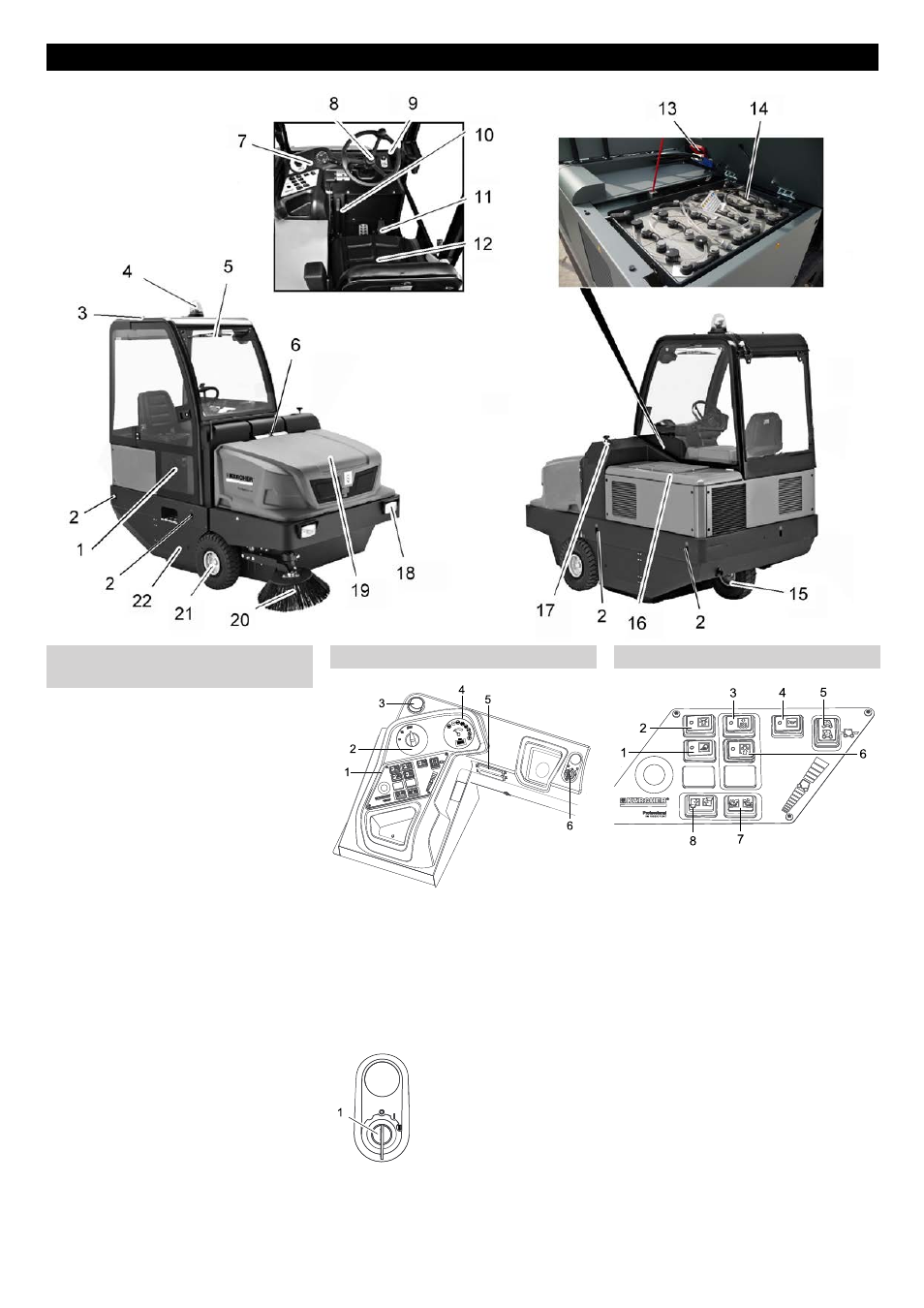

Описание элементов управления и рабочих узлов – Инструкция по эксплуатации Karcher KM 150-500 R Bp Pack
Страница 6
-
4
1
Дверь кабины (опция)
2
Устойчивое место крепления (4 шт.)
3
Защитный навес (опция)
4
Проблесковый маячок
5
Стеклоочиститель (опция)
6
Блокировка крышки устройства
7
Панель управления
8
Рулевое колесо
9
Замок зажигания
10
Стояночный тормоз
11
Педали
12
Сиденье (с контактным переключа-
телем сиденья)
13
Штекер аккумулятора
14
Комплект аккумуляторов
2 x 24 V, 700 Ah
15
Заднее колесо
16
Кожух двигателя
17
Регулировка подметающего вала
18
Осветительное устройство (Опция)
19
Резервуар для сбора мусора
20
Боковая щетка
21
Переднее колесо
22
Входное отверстие подметающего
вала
1
Функциональные кнопки
2
Переключатель программ
3
Вентиляционное отверстие (опция)
4
Многофункциональная индикация
5
Блок предохранителей на рабочем
месте
6
Замок зажигания
1
Ключ зажигания
–
Положение 0: Двигатель выключен
–
Положение 1: Включить зажигание
–
Положение 2: Запустить двигатель,
1
Вкл./выкл. рабочего освещения
2
Вкл./выкл. проблескового маячка
3
Чистка фильтра
4
Звуковой сигнал
5
Переключатель направления движе-
ния
6
Всасывающий вентилятор
7
Открыть/закрыть крышку резервуара
8
Подъем/опускание резервуара для
сбора мусора
Описание элементов управления и рабочих узлов
Изображение подметальной ма-
шины
Панель управления
Замок зажигания
Функциональные кнопки
6
RU
