- 9

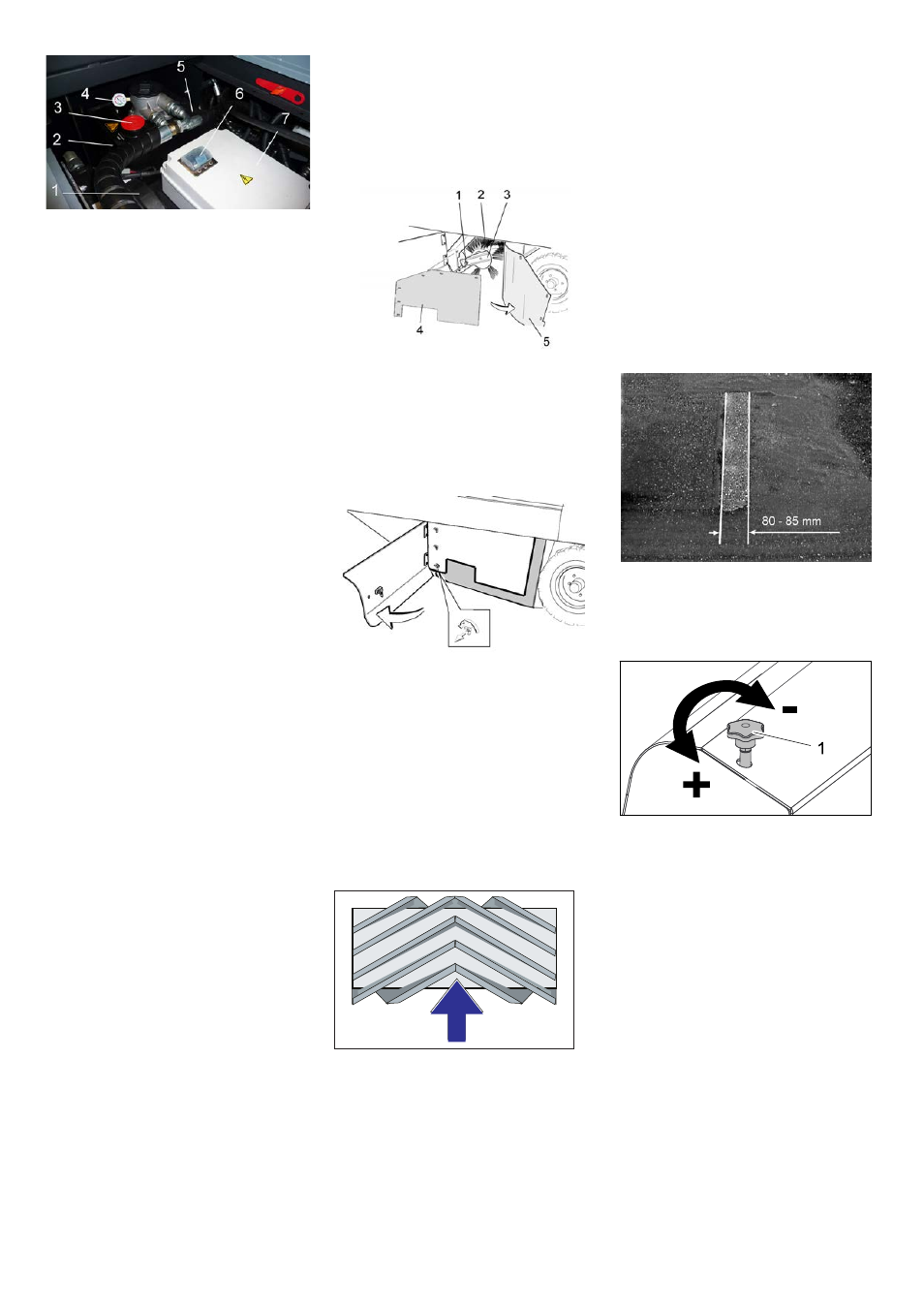

1 Гидравлический масляный радиатор
2 Смотровое стекло
3 Крышка, отверстие для заливки ма-
сла
4 Манометр
5 Бак для гидравлического масла
6 Предохранитель FU 1 (главный пре-
дохранитель)
7 Корпус электронного устройства
Открывать разрешается только спе-
циалистам сервисного центра.
 Проверить уровень масла в гидрав-
лической системе в смотровом окне.
–
Уровень масла должен находиться
между отметками "MIN" и "MAX".
–
Если уровень масла ниже отметки
"MIN",
долить масло.
 Открутить запорную крышку отвер-
стия для заливки масла.
 Очистить область заливки.
 Залить масло для гидравлических
систем.
Вид масла: см. "Технические дан-
ные".

Закрутить запорную крышку отвер-
стия для заливки масла.
Указание
Если манометр указывает на повыше-
ние давления гидравлического масла,
необходимо обратиться в сервисную
службу Kärcher по вопросу замены
фильтра для гидравлического масла.
 Зафиксируйте стояночный тормоз.
 Запустить двигатель.
Ремонт гидравлической установки про-
водить только с привлечением серви-
сной службы фирмы Karcher.

Проверить герметичность всех без
исключения гидравлических шлангов
и соединений.
 Повернуть ключ зажигания в положе-
ние „I“.
 Поднять до упора резервуар для сбо-
ра мусора.
 Повернуть ключ зажигания в положе-
ние 0.
 Зафиксируйте стояночный тормоз.
 Установить предохранительные
штанги для опорожнения поднятого
резервуара.
 Удалить с подметающего вала намо-
тавшиеся ленты и веревки.
 Вынуть предохранительные штанги.
 Вставить ключ в замок зажигания.
 Повернуть ключ зажигания в положе-
ние „I“.
 Опустить резервуар для сбора мусо-
ра в начальное положение.
 Выключить двигатель.
1 Крепежный винт держателя подме-
тающего вала
2 Метущий вал
3 Держатель подметающего вала
4 Плоская стопорная шайба бокового
уплотнения
5 Боковое уплотнение
 Открыть боковую панель с помощью
ключа.
 Отвинтить барашковые гайки, распо-
ложенные на плоской стопорной
шайбе, от бокового уплотнения и
снять плоскую стопорную шайбу.
 Откинуть наружу боковое уплотне-
ние.
 Вывинтить крепежный винт держате-
ля подметающего вала и повернуть
наружу приемное устройство.
 Вынуть подметающий вал.
Расположение подметающего вала при
установке по направлению движения
(
вид сверху)
Указание: При установке нового подме-
тающего вала следить за положением
щетины.

Установить новый подметающий
вал. Пазы подметающего вала долж-
ны совпасть с выступами балансира.
Указание: После установки нового под-
метающего вала необходимо снова от-
регулировать плоскость подметания.
 Проверить давление в шинах.
 Выключить всасывающий вентиля-
тор
 Поставить подметающую машину на
ровный гладкий пол, покрытый види-
мым слоем пыли или мела.
 Установить переключатель про-
грамм на подметание с использова-
нием подметающего вала.
 Перевести переключатель программ
в положение "Транспортировка".
 Дать аппарату задний ход.
 Проверить плоскость подметания.
Профиль подметания должен иметь вид
равномерного прямоугольника шириной
80-85
мм.
Отрегулировать ширину профиля
подметания:
1 Установочный винт
 Отрегулировать положение профиля
подметания путем перестановки
установочного винта.
 Проверить плоскость подметания.
 Приподнять боковые щетки.
 Поставить подметающую машину на
ровный гладкий пол, покрытый види-
мым слоем пыли или мела.
 Установить переключатель про-
грамм на подметание с использова-
нием подметающего вала и боковой
щетки.
 Приподнять боковые щетки.
 Установить переключатель про-
грамм в положение «Движение».
 Дать аппарату задний ход.
 Проверить плоскость подметания.
Проверить гидравлическую установ-
ку
Проверка подметающего вала
Замена подметающего вала
Проверка и корректировка плоскости
подметания для подметающего вала
Проверка и корректировка профиля
подметания для боковых щеток
11 RU
