Страница 9
8

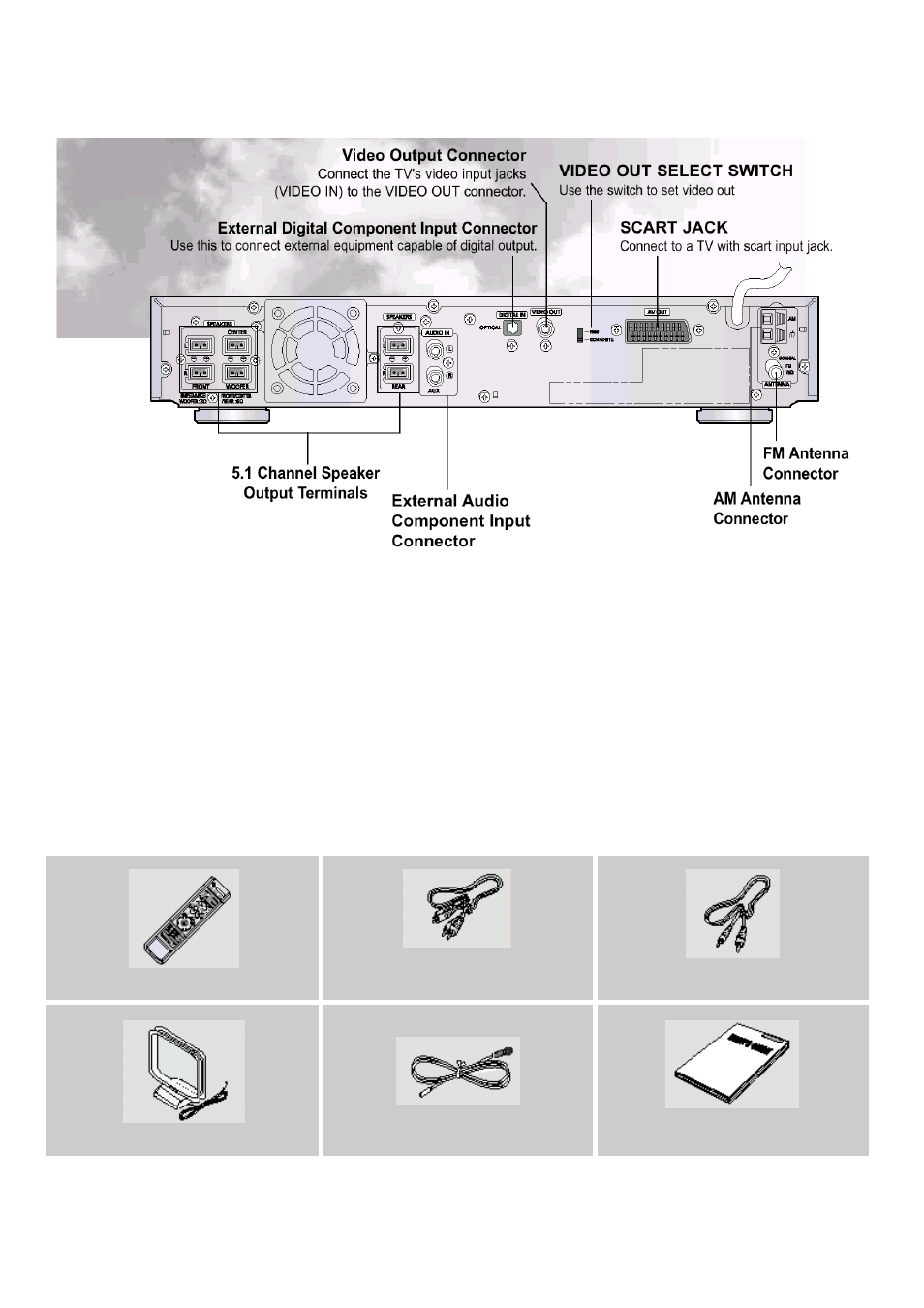

– Задняя панель –
1-Гнездо выхода видеосигнала Соедините гнездо входа видеосигнала на телевизоре (VIDEO IN) с гнездом VIDEO OUT
на системе; 2-ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА ТИПА ВЫХОДНОГО ВИДЕОСИГНАЛА Используйте этот переключатель для
выбора типа выходного видеосигнала; 3- РАЗЪЕМ СКАРТ Соедините с телевизором, у которого имеется входной разъем
СКАРТ; 4- Гнездо для подключения FM антенны; 5- Клеммы для подключения AM антенны; 6- Входные гнезда для
аудио сигнала от внешнего источника; 7- Выходные клеммы для подсоединения громкоговорителей 5.1 канальной
акустической системы; 8- Входной разъем для внешних цифровых устройств Используется для подсоединения к
внешним устройствам, имеющим выход цифрового сигнала
Принадлежности
Пульт дистанционного управления
Кабель для аудиосигнала
Кабель для видеосигнала
AM антенна
FM антенна
Инструкция для пользователя
2
1
3
4
5
6
7
8
