Инструкция по эксплуатации Samsung HT-DB120
Страница 13
12

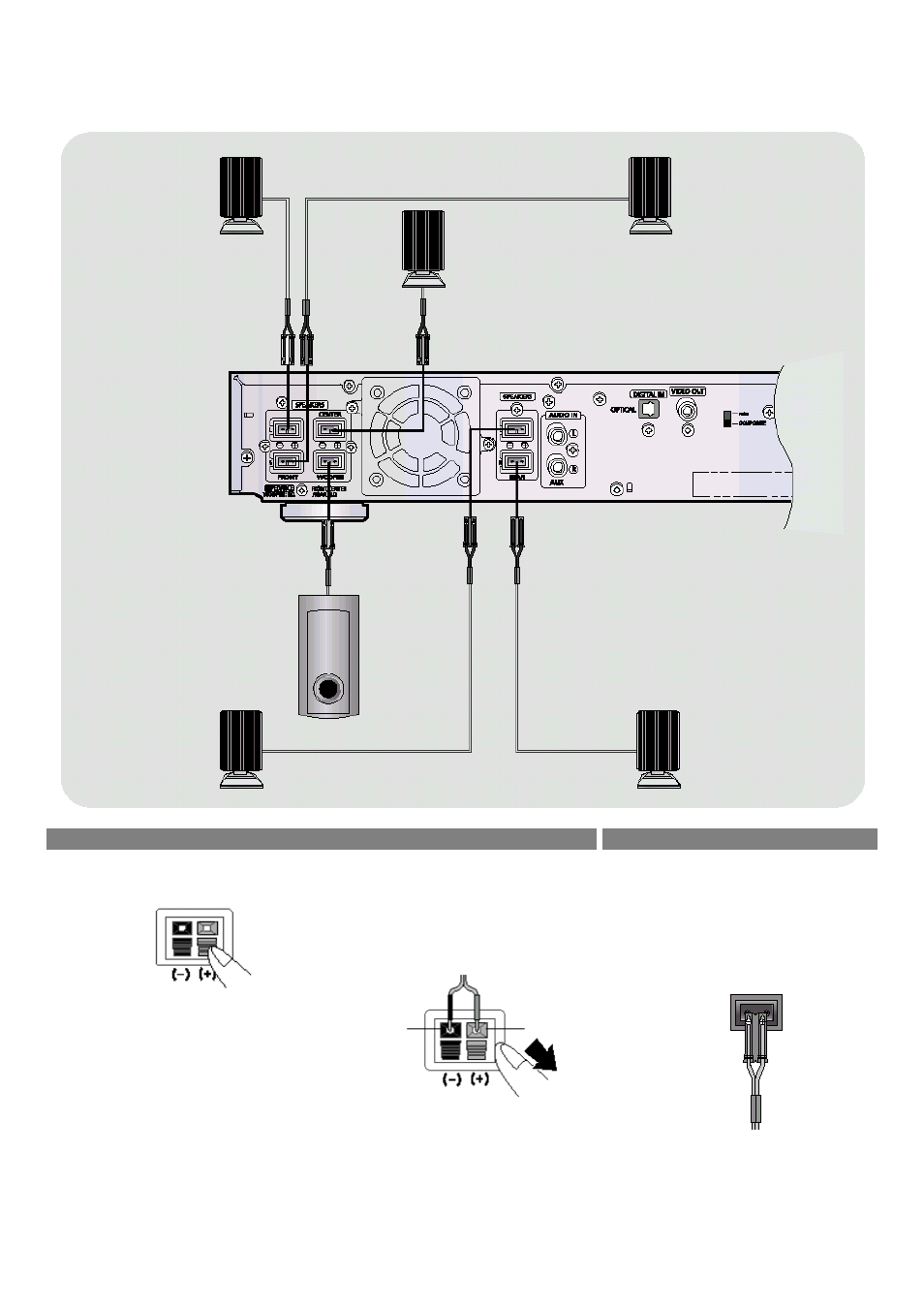

Задняя панель громкоговорителя
Задняя панель системы
1
Нажмите вниз язычок клеммы на
задней панели громкоговорителя.
2
Вставьте провод в клемму и
отпустите язычок.
•
Подсоединяйте провод с изоляцией
черного цвета к черной (–) клемме, а
провод с изоляцией серого цвета к
серой (+) клемме соответственно.
•
Следите за соблюдением
полярности (+ и –).
3
Подсоедините разъемы кабелей от
громкоговорителей к
соответствующим гнездам на
задней панели системы.
•
Следите за тем, чтобы цвета гнезд
для громкоговорителей
соответствовали цветам разъемов.
•
Следите за соблюдением
полярности (+ и –).
Фронтальный
громкоговоритель (Л)
Фронтальный
громкоговоритель (П)
Центральный громкоговоритель
Белый Красный Зеленый
Фиолетовый Синий Серый
Сабвуфер
Тыловой
громкоговоритель (Л)
Тыловой
громкоговоритель (П)
Черный
Серый
