Pyccкий
15 |
03
Подключения

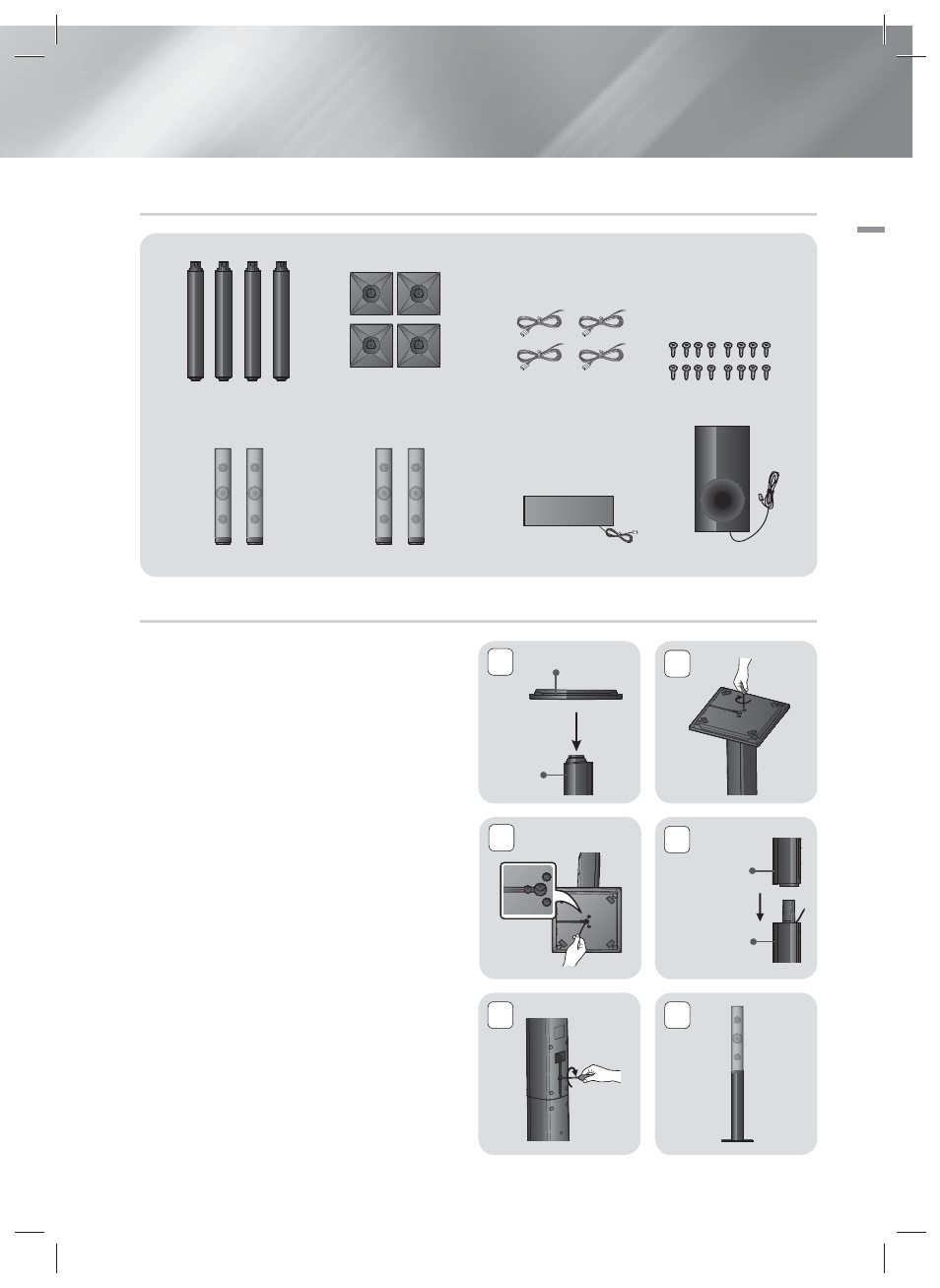

Установка громкоговорителей на высокую подставку
1. Переверните основание подставки нижней
стороной вверх и прикрепите провод к
подставке.
2. Закрепите громкоговоритель сверху на
собранной подставке.
3. Используйте отвертку, чтобы завернуть
винты в трех отверстиях, отмеченных на
подставке.
4. Выпрямите прилагающийся провод
динамика и вставьте его в отверстие,
расположенное в центре основания
подставки.
5. Вставьте винт в отверстие с задней стороны
громкоговорителя и закрутите с помощью
отвертки в направлении по часовой стрелке,
как показано на рисунке.
Затем подключите кабель громкоговорителя.
6. Внешний вид после установки
громкоговорителя.
Повторите эти действия, чтобы установить
другой громкоговоритель.
Компоненты громкоговорителей
КАБЕЛЬ
ГРОМКОГОВОРИТЕЛЕЙ
ПОДСТАВКА ОСНОВАНИЕ ПОДСТАВКИ
ЦЕНТРАЛЬНЫЙ САБВУФЕР ФРОНТАЛЬНЫЕ ОБЪЕМНОГО ЗВУЧАНИЯ
(Л) (Л) (П) (П)
ВИНТ (5 X 15): 16 ШТ.
1 О СНОВАНИЕ ПОДСТАВКИ
Подставка
3 4
Громкоговоритель
Подставка
2
5 6
