Українська
15
|
03
Підключення

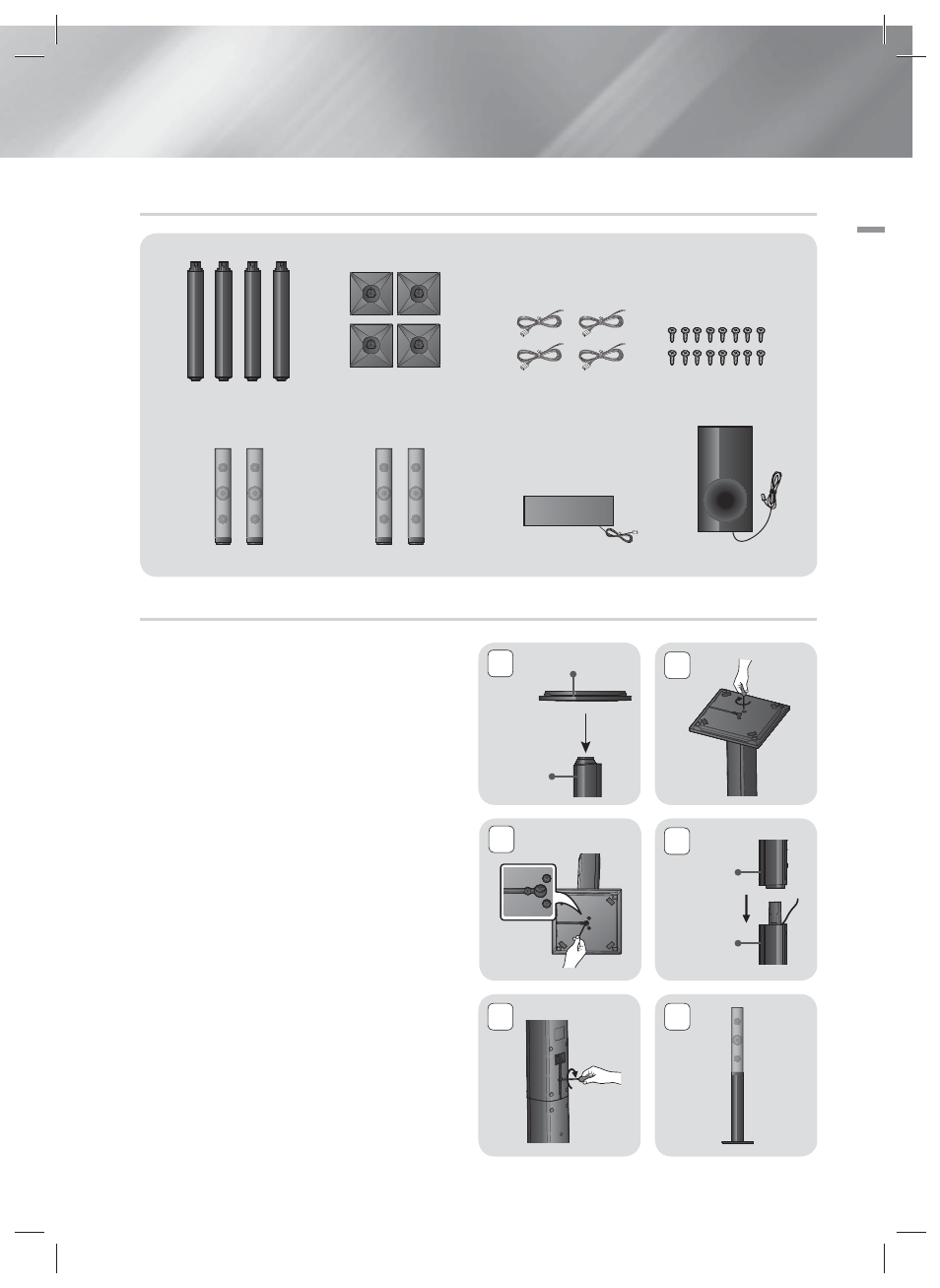

Установлення динаміків на високій підставці
1. Переверніть опору та під’єднайте її до
підставки.
2. Підключіть верхній динамік до зібраної
підставки.
3. За допомогою викрутки закріпіть гвинти у 3
позначених отворах.
4. Розпряміть дріт динаміка та протягніть його
через центр опори підставки.
5. За допомогою викрутки вкрутіть гвинт
в отвір на задній панелі динаміка за
годинниковою стрілкою. Потім під’єднайте
кабель динаміка.
6. Так має виглядати встановлений динамік.
Повторіть указану вище послідовність дій,
щоб установити інший динамік.
Складові частини динаміків
ЦЕНТРАЛЬНІ ДИНАМІКИ
САБВУФЕР
КАБЕЛЬ ДИНАМІКА
ПЕРЕДНІ ДИНАМІКИ
БОКОВІ ДИНАМІКИ
ПІДСТАВКА
ОПОРА ПІДСТАВКИ
(L)
(L)
(R)
(R)
ГВИНТ (5
X
15): 16
ШТ
.
1
Опора підставки
Підставка
3
4
Динамік
Підставка
2
5
6
