Описание выхода Component video см. в руководстве пользователя DVD-проигрывателя.

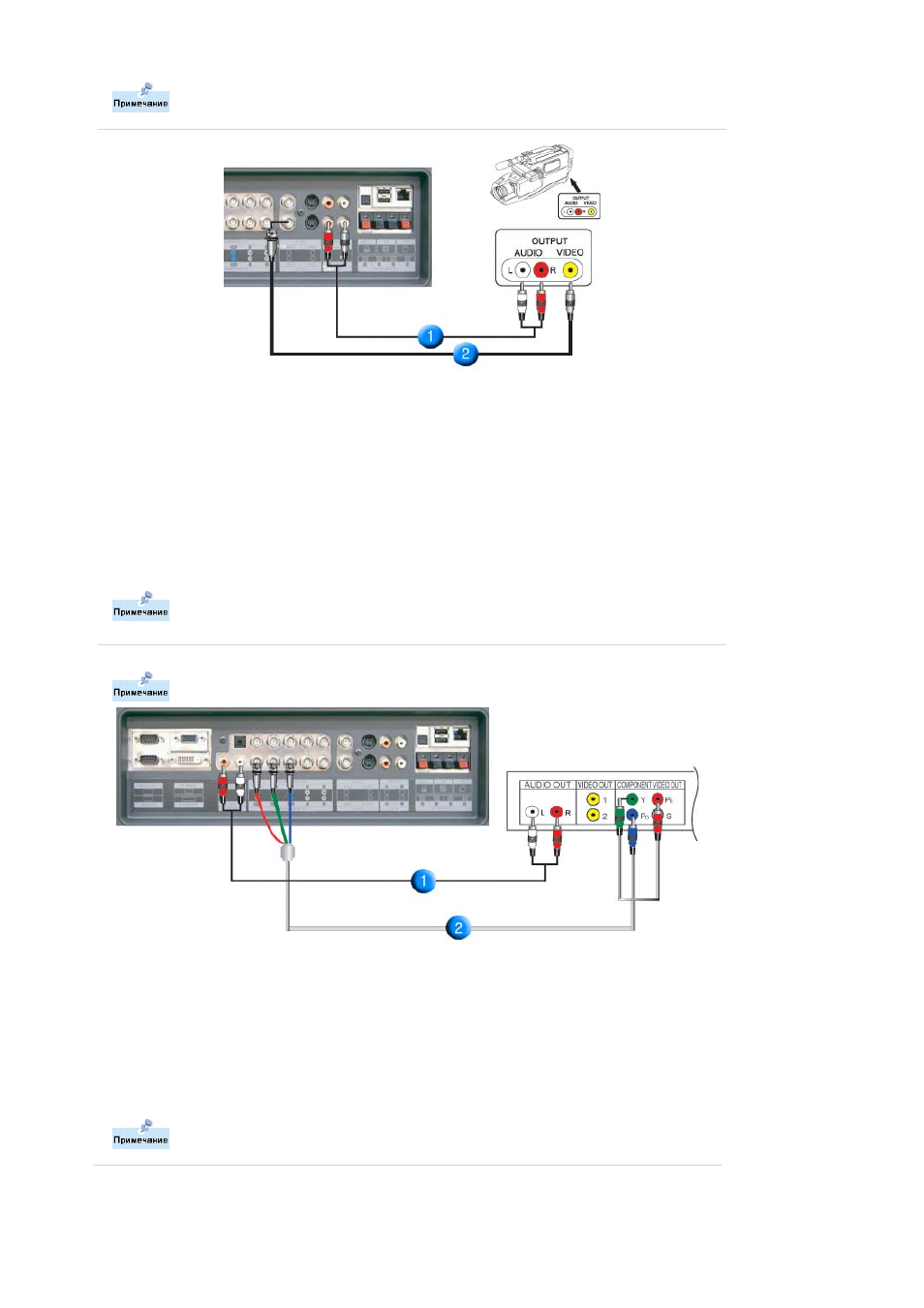

4. Подключение видеокамеры
1. Найдите выходные разъемы аудио/видеосигналов на видеокамере. Обычно они находятся на
боковой или задней стороне.
Соедините с помощью комплекта аудио-кабелей разъемы выхода аудиосигнала (AUDIO
OUTPUT) видеокамеры и входные разъемы аудиосигнала AV IN [R-AUDIO-L] на мониторе.
2. Соедините с помощью видеокабеля разъем выхода видеосигнала (VIDEO OUTPUT) на
видеокамере и входной разъем видеосигнала AV IN [VIDEO] на мониторе.
3. Выберите вход AV, к которому подключен видеокамера, используя кнопку выбора источника
(Source) на передней панели монитора.
4. Затем запустите видеокамеру, предварительно вставив кассету.
Изображенные аудио-видеокабели обычно входят в комплект принадлежностей
видеокамеры (в противном случае их нужно приобрести). Если видеокамера
обеспечивает стерео-запись звука, то необходим комплект из двух кабелей.
5. Подключение видеоприставки
Подключение типичной видеоприставки показано ниже.
1. Соедините с помощью комплекта аудиокабелей разъемы Разъем для подключения
аудиосигнала COMPONENT AUDIO IN [R-AUDIO-L] на мониторе и разъемы AUDIO OUT на
видеоприставке.
2. Соедините видеокабелем разъемы подключение компонентов BNC/COMPONENT IN -
подключение портов P
R
, Y, P
B
на мониторе и разъемы P
R
, Y, P
B
на видеоприставке.
3. Выберите вход Component, к которому подключен видеоприставки, используя кнопку выбора
источника (Source) на передней панели монитора.
Описание выхода Component video см. в руководстве пользователя видеоприставки.
6. Подключение динамиков
1. Прикрепите динамик к телевизору с помощью винтов.
