крепежная деталь с 3 винтами левого
кронштейна должна образовать
треугольник с прямым углом справа.
Каждая крепежная деталь с 3 винтами
правого кронштейна должна образовать
обычный треугольник.
Крепежный винт с головкой под шлиц
(1)

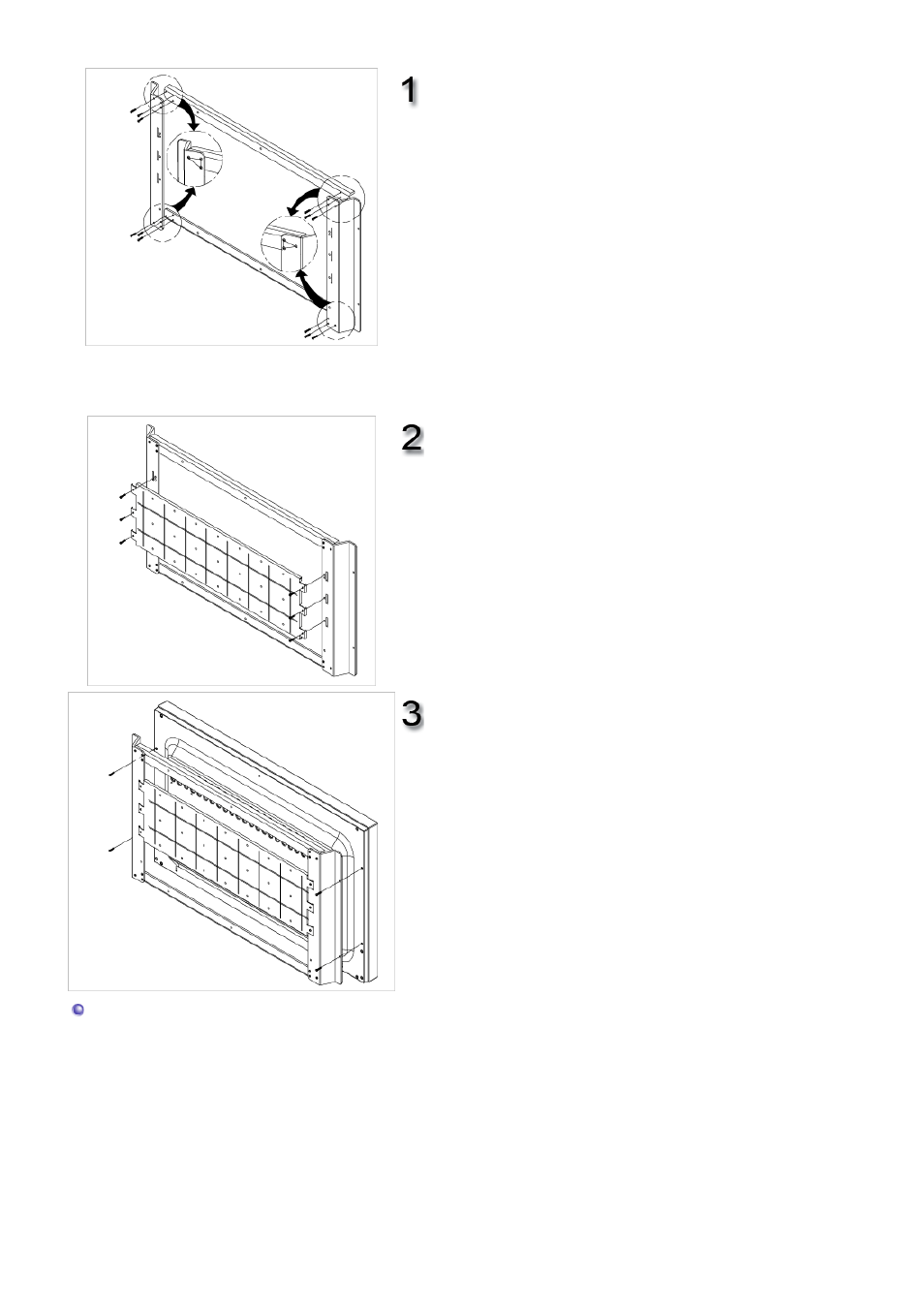

Для сборки кронштейна расположите детали
надлежащим образом, руководствуясь
соответствующими маркировками: L (слева), R
(справа), TOP (сверху) и BOT (снизу).
Зафиксируйте кронштейн VESA на
собранном основном кронштейне.
Убедитесь, что кронштейн VESA
размещен правильно, - не путайте
переднюю и заднюю части кронштейна
VESA.
Крепежный винт с головкой под шлиц
(2)
С помощью винтов закрепите кронштейн
на задней панели монитора с ЖК-
дисплеем.
Крепежный винт с головкой под шлиц
(1)
Габариты
