подключение

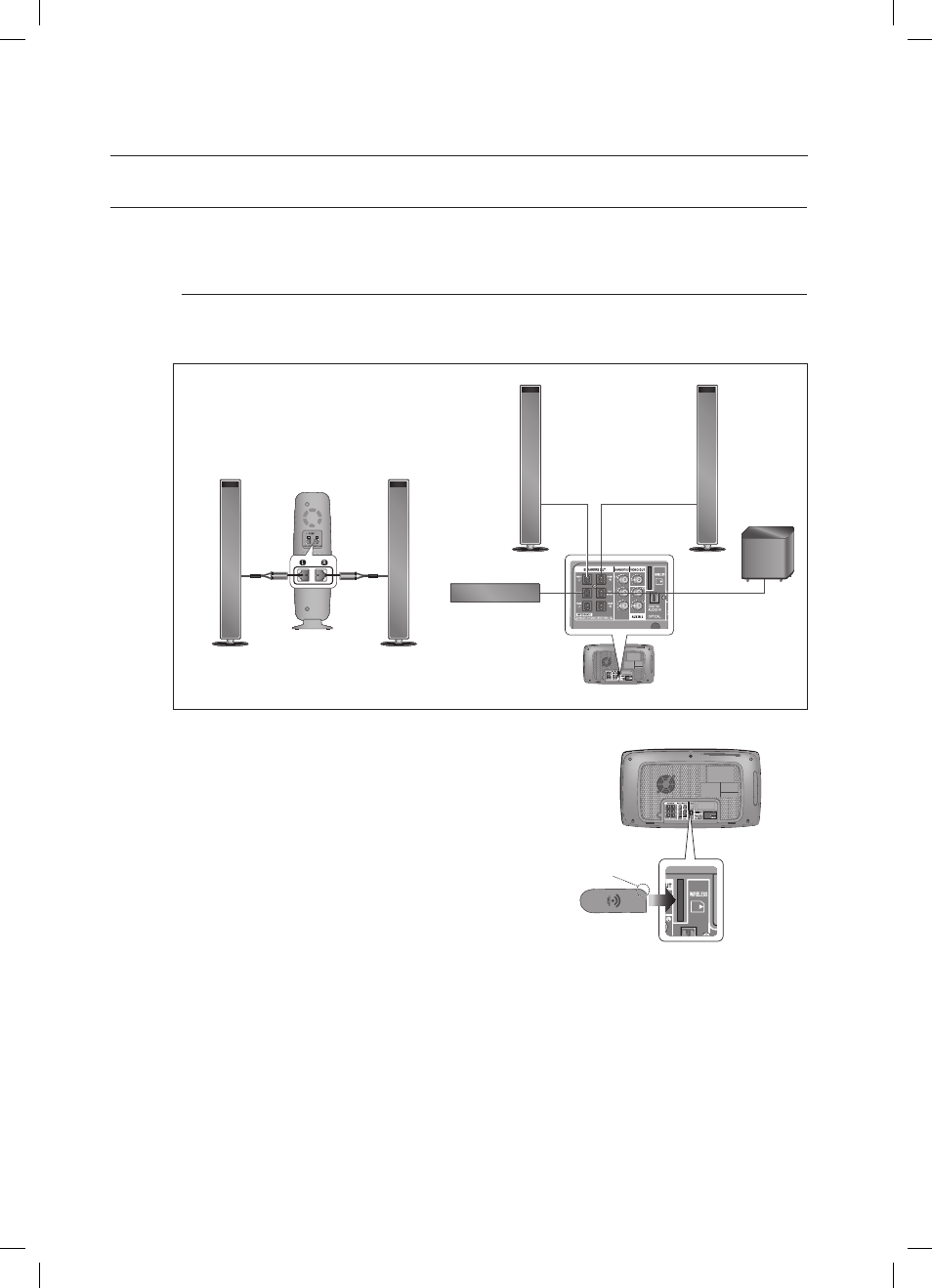

ПОдКЛюЧЕНИЕ дОПОЛНИТЕЛЬНОгО уСИЛИТЕЛя бЕСПРОВОдНОгО ПРИЕМНИКА
Чтобы подключить задние громкоговорители беспроводным способом, необходимо приобрести модуль
беспроводного приемника и плату TX у продавца Samsung.
Если модуль беспроводного приемника (SWA-4000) приобретен
Этот продукт (HT-TKX725) следует подключать только с помощью беспроводного модуля SWA-
4000.
Подсоедините передние, центральные
громкоговорители и сабвуфер к проигрывателю DVD,
пользуясь инструкциями на стр. 19.
Когда проигрыватель DVD выключен, вставьте карту
TX в разъем карты TX (WIRELESS) на боковой
стороне основного устройства.
Держите карту TX срезанной стороной вверх и вставляйте
ее в разъем.
С помощью карты TX осуществляется беспроводная связь
между основным блоком и беспроводным модулем.
Подсоедините левый и правый тыловые
громкоговорители к беспроводному модулю.
Подсоедините шнур питания беспроводного
приемного модуля к настенной розетке.
1.
.
~
~
.
.
Фронтальный
громкоговоритель (Пр)
Тыловой
громкоговоритель (Л)
Сабвуфер
Центральный
громкоговоритель
Тыловой
громкоговоритель (Пр)
БЕСПРОВОДНОЙ ПРИЕМНЫЙ МОДУЛЬ
Фронтальный
громкоговоритель (Л)
Карта TX
Вверх срезанной
стороной карты
