ОПИСАНИЕ
зАдНяя ПАНЕЛЬ

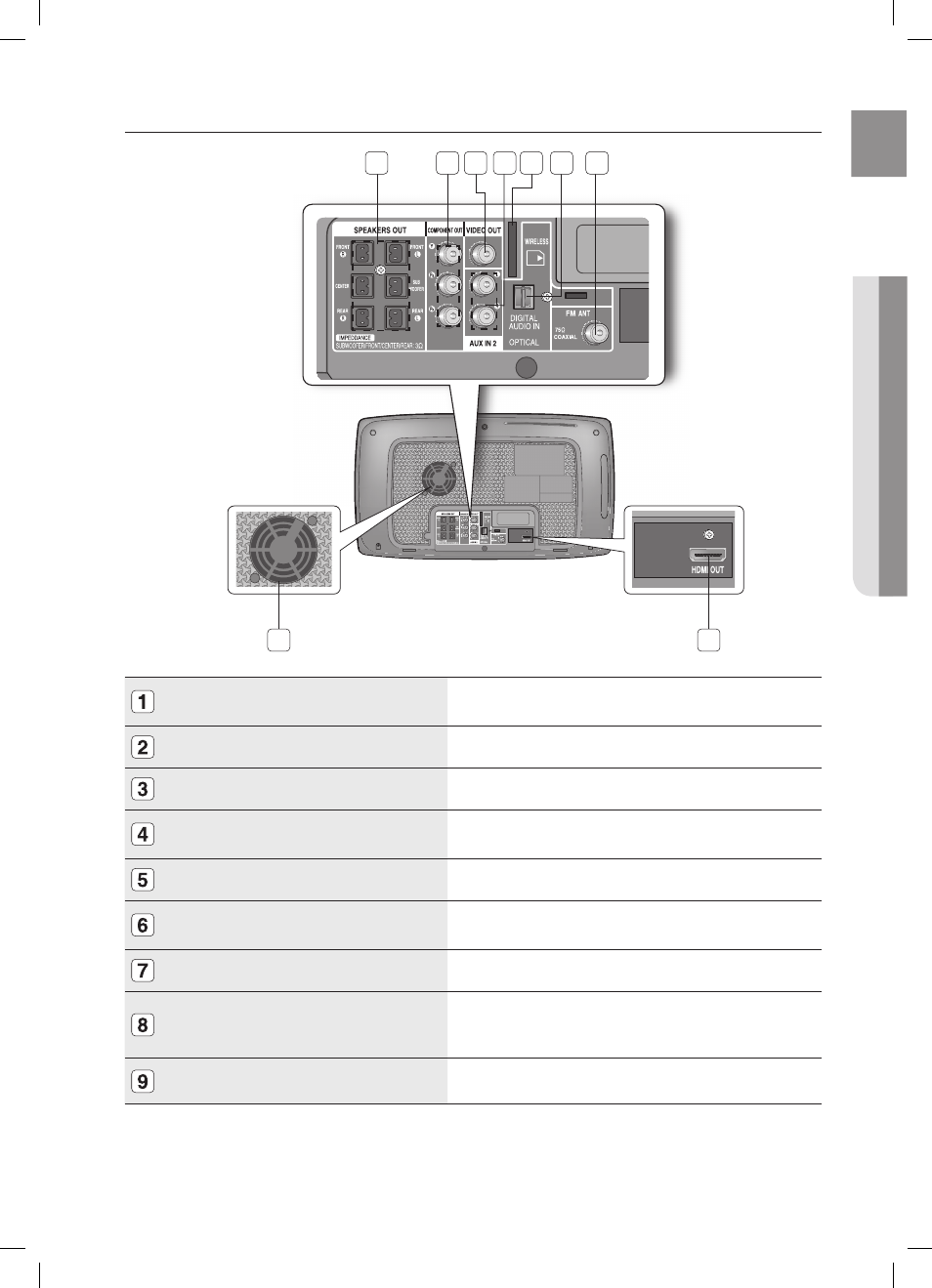

РАЗЪЕМЫ 5.1 CHANNEL SPEAKER OUTPUT
Подключите фронтальные, центральный, задние громкоговорители и
сабвуфер.
КОМПОНЕНТНЫЕ ВЫХОДНЫЕ ВИДЕОГНЕЗДА
Подключение телевизора с компонентными входными видеогнездами к этим гнездам.
ВЫХОДНОЕ ГНЕЗДО ВИДЕОСИГНАЛА
Подключайте к этому гнезду (VIDEO OUT) видеовход телевизора (VIDEO IN).
ГНЕЗДА AUX IN 2
Подключение к 2-канальному аналоговому выходу внешнего устройства
(например, VCR).
ОПТОВХОД ДЛЯ ВНЕШНИХ ЦИФРОВЫХ УСТРОЙСТВ
Используется для подключения внешних устройств с цифровым выходом.
ГНЕЗДО ДЛЯ УСТАНОВКИ КАРТЫ БЕСПРОВОДНОГО
Плата TX обеспечивает связь между основным устройством и
дополнительным усилителем беспроводного приемника.
ГНЕЗДО ДЛЯ КОАКСИАЛЬНОГО КАБЕЛЯ АНТЕННЫ FM 75Ω
Подключение FM-антенны.
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР
Вентилятор всегда вращается при включенном питании. При установке
устройства необходимо обеспечить как минимум 10 см свободного
пространства со всех сторон от вентилятора.
ГНЕЗДО HDMI OUT
С помощью кабеля HDMI соедините этот выход HDMI OUT с входом HDMI IN
на телевизоре для получения изображения наилучшего качества.
