Подключения
Подключение громкоговорителей
Подключение громкоговорителей

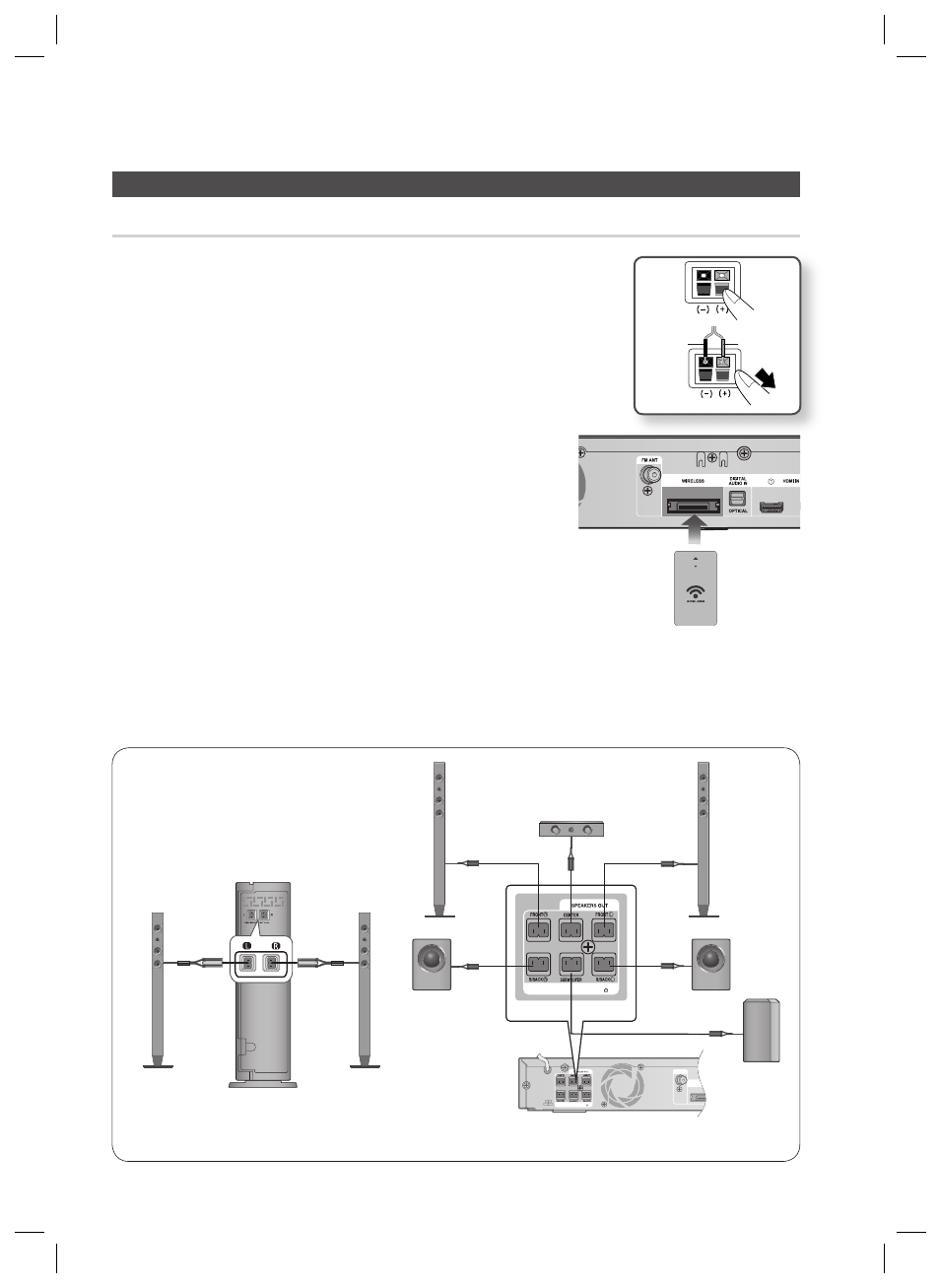

Нажмите вниз фиксатор разъемов на задней стороне
громкоговорителя.
Вставьте черный провод в черный разъем (-) и красный провод в
красный разъем (+), затем отпустите фиксатор.
Выполните подключение к разъемам на задней панели устройства,
учитывая цвета разъемов и гнезд громкоговорителей.
Когда устройство выключено, вставьте плату TX в разъем платы
TX (WIRELESS) на задней панели устройства.
Возьмите плату стороной с меткой "WIRELESS" вверх и
вставьте ее в порт.
Плата TX обеспечивает связь между устройством и модулем
беспроводного приемника.
Подключите левый и правый боковые громкоговорители к модулю
беспроводного приемника.
Подсоедините кабель питания модуля беспроводного приемника к
сетевой розетке.
Включите устройство. Устройство и модуль беспроводного
приемника будут обмениваться данными друг с другом, и вы
услышите звук из громкоговорителей объемного звучания.
1.
2.
3.
4.
•
•
5.
6.
7.
Черный
Красный
Плата TX
FM ANT
WIRE
SPEAKER IMPEDANCE : 3
FM ANT
W
SPEAKER IMPEDANCE : 3
SPEAKER IMPEDANCE : 3
Сабвуфер
Центральный
громкоговоритель
Громкоговоритель
объемного звучания (П)
Модуль беспроводного приемника
Фронтальный
громкоговоритель (Л)
Громкоговоритель
объемного звучания (Л)
К данному устройству следует подключать только модуль беспроводного приемника SWA-5000.
Фронтальный
громкоговоритель (П)
Задний громкоговоритель
объемного звучания (П)
Задний громкоговоритель
объемного звучания (Л)
