14
Pyccкий
Начало работы
1
ВЫХОДНЫЕ РАЗЪЕМЫ
ГРОМКОГОВОРИТЕЛЕЙ
Подключение фронтальных, центральных громкоговорителей, задних
громкоговорителей объемного звучания и сабвуфера.
2
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР
Охлаждающий вентилятор подает холодный воздух к устройству для
предотвращения его перегрева. При включенном питании вентилятор всегда
вращается.
3
РАЗЪЕМ ДЛЯ КОАКСИАЛЬНОГО КАБЕЛЯ
АНТЕННЫ FM 75 Подключение FM-
антенны
РАЗЪЕМ ДЛЯ КОАКСИАЛЬНОГО КАБЕЛЯ АНТЕННЫ FM 75 Подключение
FM-антенны
4
ПЛАТА TX (WIRELESS)
Плата передачи обеспечивает связь между устройством и модулем
беспроводного приемника.
5
ВНЕШНИЕ ЦИФРОВЫЕ ОПТИЧЕСКИЕ ВХОДНЫЕ
РАЗЪЕМЫ (OPTICAL)
Используются для подключения внешнего оборудования с поддержкой
цифрового выхода.
6
ГНЕЗДА HDMI IN
Одновременное получение цифровых видео- и аудиосигналов с помощью
кабеля HDMI.
7
ГНЕЗДО HDMI OUT
С помощью кабеля HDMI подсоедините выходной разъем HDMI к
входному разъему HDMI на телевизоре для обеспечения наилучшего
качества изображения.
8
РАЗЪЕМ LAN
Используется для обновления сетевых служб (см. стр. 54-59), BD-LIVE и
программного обеспечения через сетевое соединение.
9
ВХОДЫ AUX
Подключение к 2-канальному аналоговому выходу внешнего устройства
(например, видеомагнитофона).
10
ВИДЕОВЫХОДЫ COMPONENT OUT
Подключение телевизора с компонентными видеовходами к этим
гнездам.
11
ГНЕЗДО VIDEO OUT
Соедините видеовход телевизора (VIDEO IN) с видеовыходом VIDEO
OUT на данном устройстве.
ВНИМАНИЕ!
При установке устройства необходимо обеспечить не менее 10 см свободного пространства со
всех сторон от охлаждающего вентилятора.
Не закрывайте охлаждающий вентилятор или вентиляционные отверстия.
!

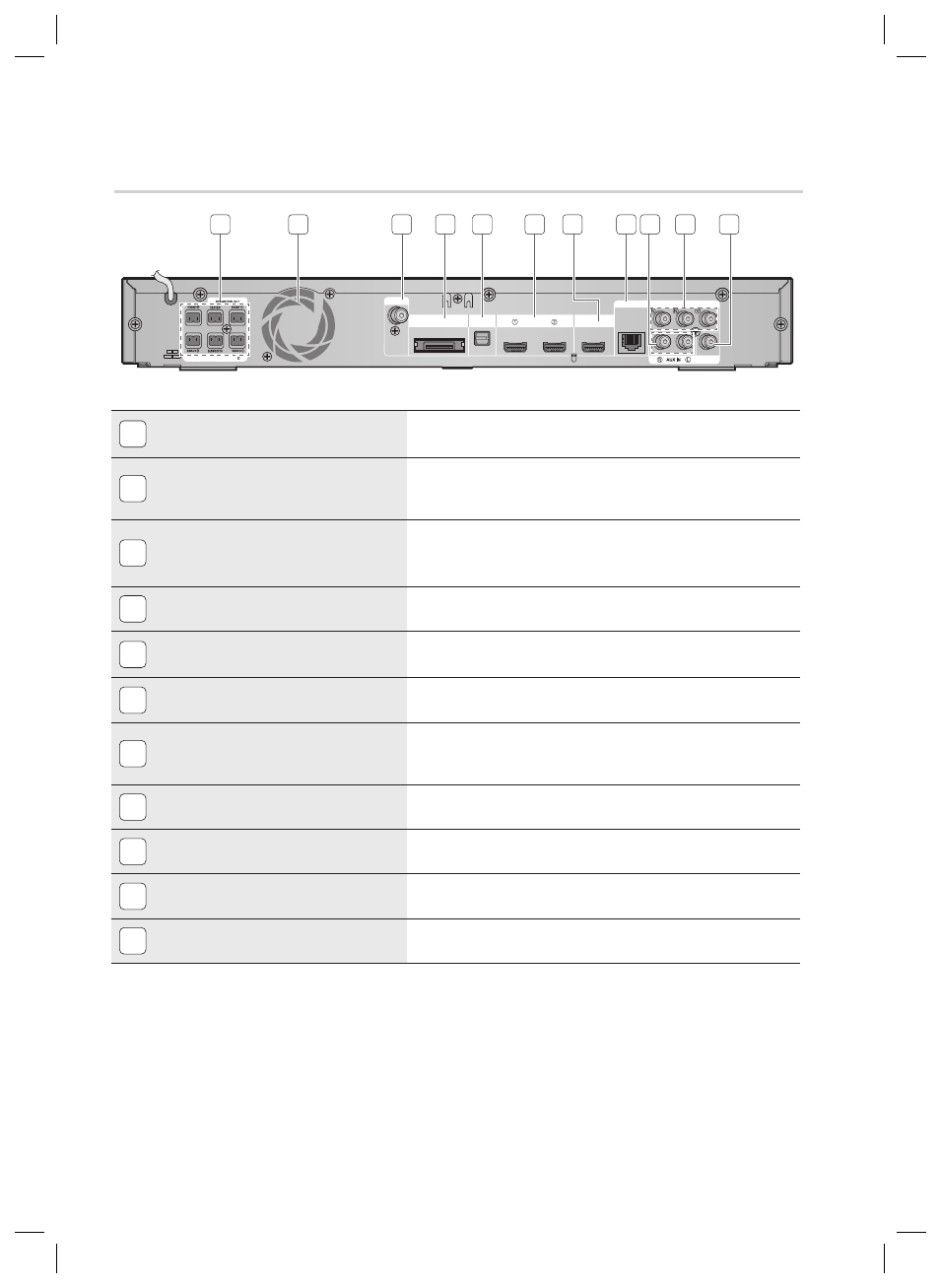

Задняя панель
LAN
FM ANT
WIRELESS
OPTICAL
HDMI IN
HDMI OUT
DIGITAL
AUDIO IN
VIDEO OUT
COMPONENT OUT
SPEAKER IMPEDANCE : 3
1
3
4
2
5
7
10
9
6
11
8
