Українська
13
|
03
Підключення
HT-F4550
ПЕРЕДНІ ДИНАМІКИ /
БОКОВІ ДИНАМІКИ
САБВУФЕР
ПІДСТАВКА
КАБЕЛЬ ДИНАМІКА
ГВИНТ (5x20): 16 шт.
ОПОРА
ПІДСТАВКИ
ЦЕНТРАЛЬНІ
ДИНАМІКИ
(Л)
(Л)
(П)
(П)

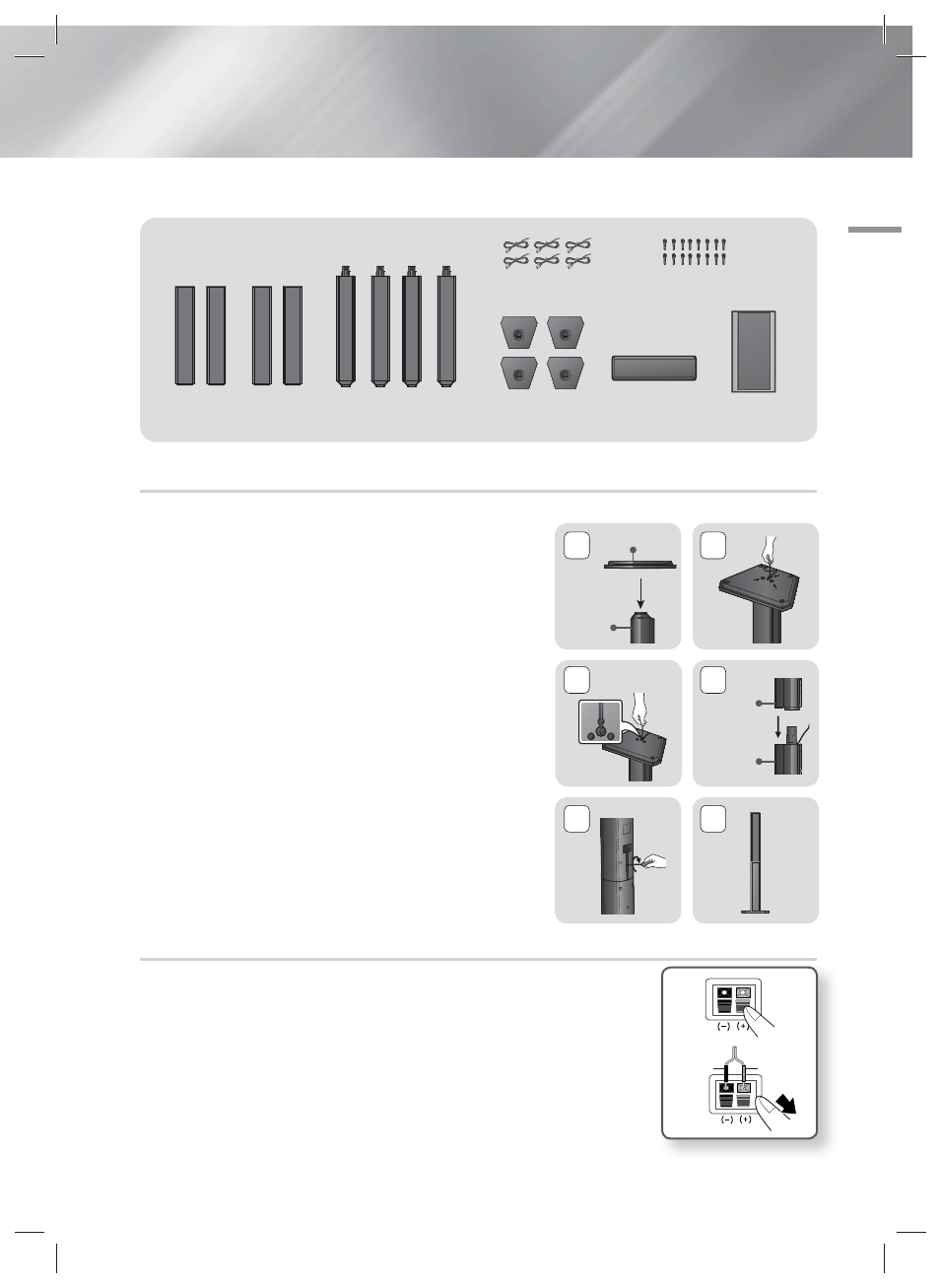

Установлення динаміків на високій підставці
* Лише для моделі HT-F4550 – передні/бокові динаміки
1.
Переверніть опору та під’єднайте її до підставки.
2.
За допомогою викрутки закріпіть гвинти у 3 позначених
отворах.
3.
Розпряміть дріт динаміка та протягніть його через центр опори
підставки.
4.
Підключіть верхній динамік до зібраної підставки.
5.
За допомогою викрутки вкрутіть гвинт в отвір на задній панелі
динаміка за годинниковою стрілкою. Потім під’єднайте кабель
динаміка.
6.
Так має виглядати встановлений динамік.
Повторіть указану вище послідовність дій, щоб установити
інший динамік.
Підключення динаміків
1.
Кожен пучок кабелів слід підключити до потрібного динаміка; колір окремого
штекера в кожному пучку має відповідати кольору наклейки на нижній панелі
динаміка.
2.
Щоб під’єднати до динаміка відповідний дріт, виконайте наведені нижче дії.
а). Натисніть червоний фіксатор на задній панелі динаміка, вставте червоний
дріт, а потім відпустіть фіксатор.
б). Натисніть чорний фіксатор на задній панелі динаміка, вставте чорний дріт, а
потім відпустіть фіксатор.
3.
Підключіть дроти кожного динаміка до задньої панелі пристрою таким чином,
щоб кольори штекерів динаміка й рознімів збігалися.
Чорний
Червоний
Опора підставки
Підставка
3
4
Динамік
Підставка
2
5
6
1
