16
Pyccкий
Подключение
Pyccкий
17
SURROUND
SURROUND
SUBWOOFER
CENTER
FRONT
FRONT
SPEAKERS OUT
SPEAKER IMPEDANCE : 3
FM ANT
AUX
IN
HDMI OUT
VIDEO OUT
FA NET
(Only For Service)

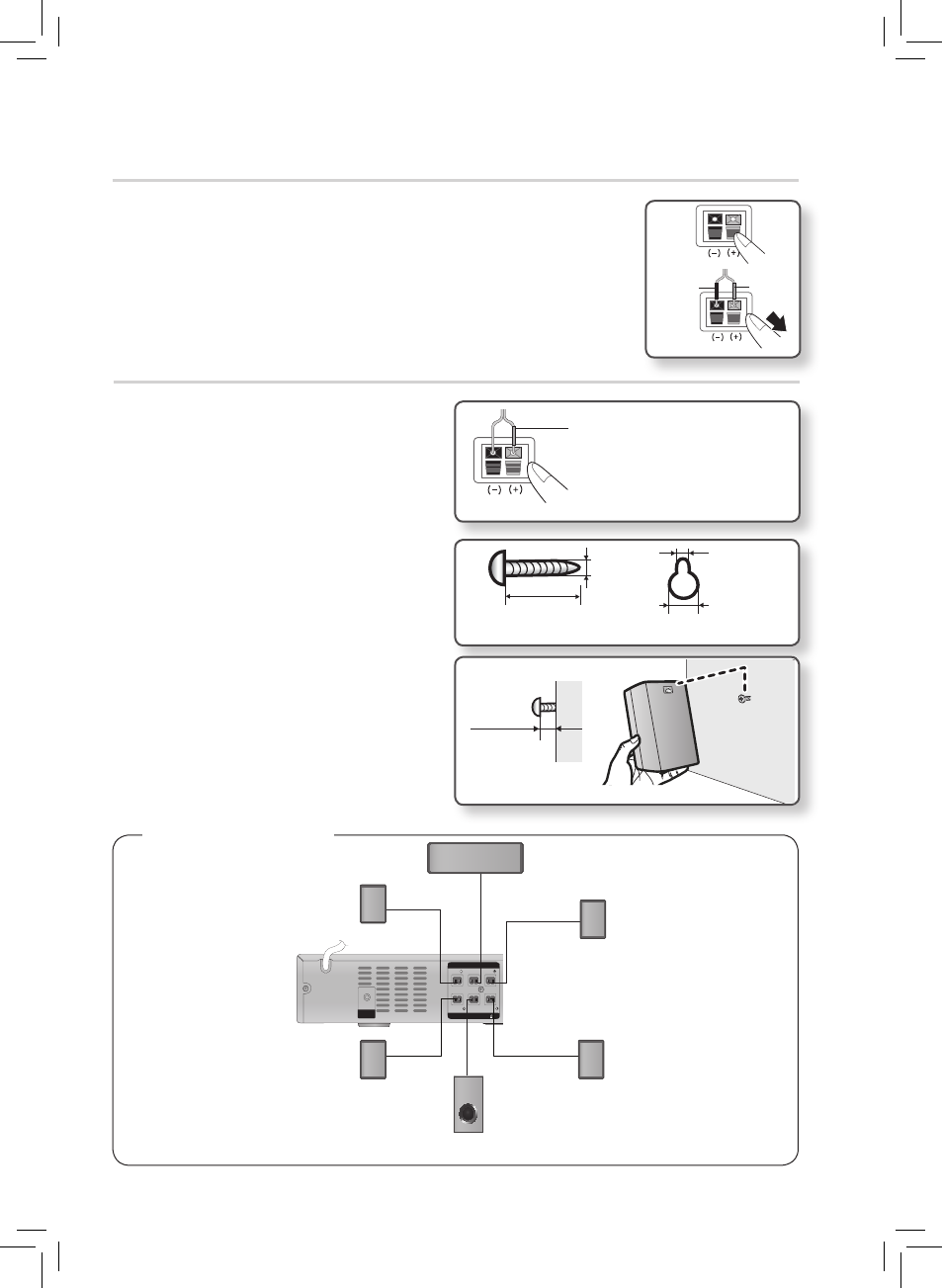

Подключение громкоговорителей
1. Нажмите вниз фиксатор контактного терминала на задней стенке
громкоговорителя. ( только HT-E353K/355K )
2. Вставьте провод с черной изоляцией в черный контактный терминал (–), а
провод с красной изоляцией в красный контактный терминал (+) и затем
отпустите фиксатор.( только HT-E353K/355K )
3. Подсоедините другой конец кабеля громкоговорителя соответствующего
цвета к гнезду на задней панели домашнего кинотеатра.
Черный
Красный
Для HT-E350K
* * Инструкции по установке громкоговорителей для модели HT-E353K/E353HK/E355K см. на стр. 14.
Фронтальный
громкоговоритель (П)
Сабвуфер
Объемного звучания
громкоговоритель (П)
Объемного звучания
громкоговоритель (Л)
Фронтальный
громкоговоритель (Л)
Центральный громкоговоритель
Присоединение настенного крепления
1. Подключите кабель громкоговорителя с
цветной меткой к (+), а кабель без цветной
метки к (-).
2. Подготовьте винты (не входят в комплект),
подходящие по размеру к отверстиям на
задней стороне громкоговорителя. См.
рисунок ниже.
3. Вверните винты в стену, затем навесьте
громкоговоритель.
Цветная трубка
Левый фронтальный громкоговоритель (Л): Белая
Правый фронтальный громкоговоритель (П): Красная
Центральный громкоговоритель: Зеленая
Левый громкоговоритель объемного звучания (Л):
Синяя
Правый громкоговоритель объемного звучания (П):
Серая
5 мм
10 мм
Отверстие на задней стороне громкоговорителя
30 мм
4 мм
8 - 10 мм
Длина выступающей части винта
