14
Pyccкий Pyccкий
15
02

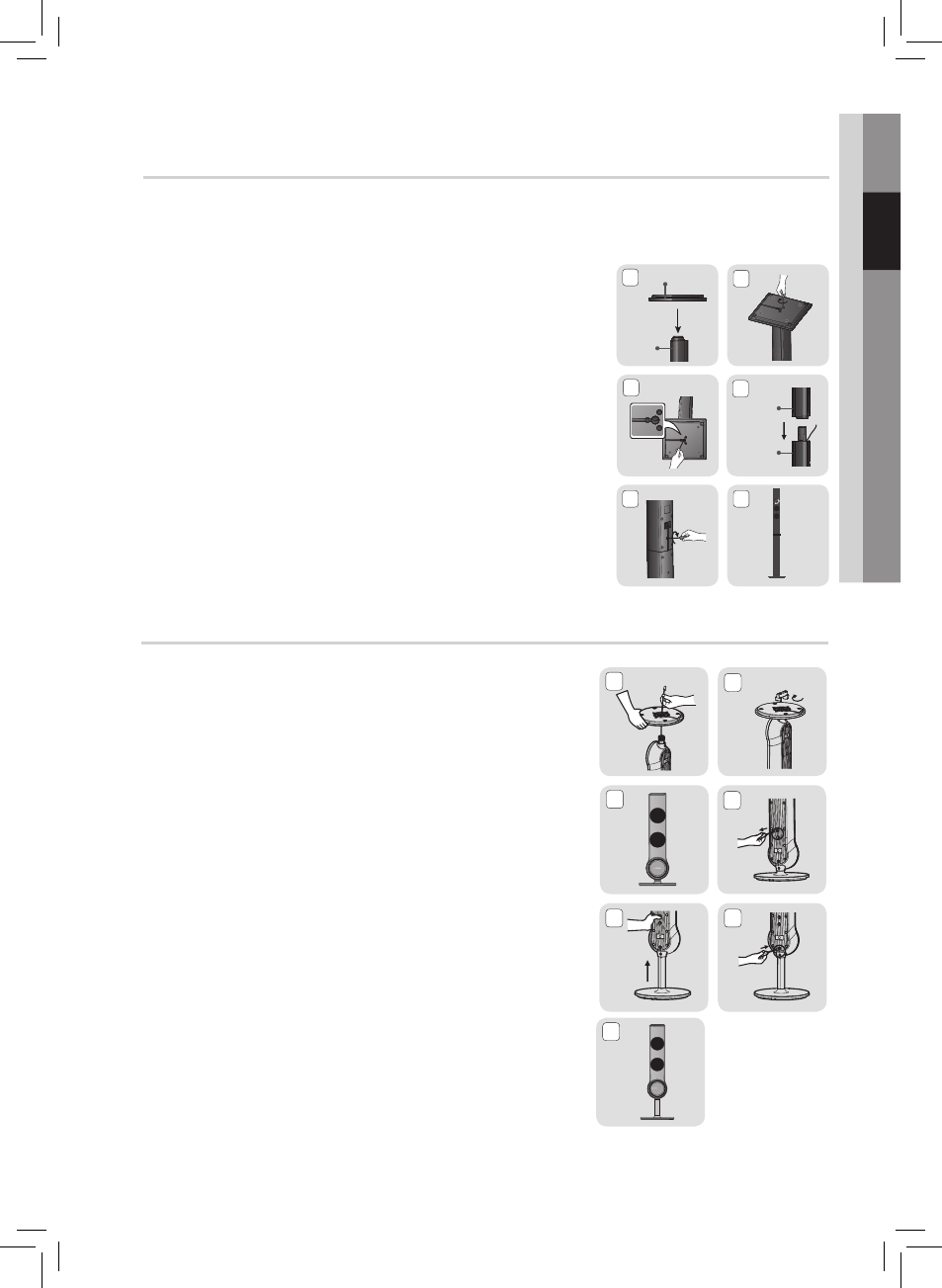

Подключение Установка громкоговорителей на высокую подставку
* HT-E353K - Фронтальные громкоговорители
* HT-E355K - ФРОНТАЛЬНЫЙ/Громкоговорители объемного звучания
1. Переверните подставку и прикрепите ее к основанию подставки.
2. Вставьте три винта (5*15, для подсоединения стойки и основания стойки) в
три отмеченных отверстия и вкрутите их по часовой стрелке с помощью
отвертки, как показано на рисунке.
!
ВНИМАНИЕ : При использовании динамометрической отвертки
не прилагайте чрезмерных усилий. В противном случае ее можно
повредить, или она будет проворачиваться. (динамометрическая
отвертка - менее 7 кгс см)
3. Выпрямите прилагающийся провод динамика и вставьте его в отверстие,
расположенное в центре основания подставки.
4. Прикрепите верхний громкоговоритель к собранной подставке.
5. Вставьте другой большой винт (5*15, для подсоединения динамика и
стойки) в отверстие с задней стороны громкоговорителя и заверните с
помощью отвертки по часовой стрелке, как показано на рисунке.
6. Это внешний вид после установки громкоговорителя. Выполните
эти действия, чтобы установить другой динамик.
5
3
2
6
1
4
Стойка
Стойка
Громкоговоритель
Стойка Основа
Установка громкоговорителей половинной высоты на подставку
*Только для HT-E353HK - фронтальные громкоговорители
1. Выньте кабели громкоговорителей, как показано на рисунке, и
пропустите их через отверстие в основании подставки.
2. С помощью отвертки подставки затяните гайку подставки, как
показано на рисунке.
3. Внешний вид после установки громкоговорителя. Повторите эти
действия, чтобы установить другой громкоговоритель.
4. Если необходимо отрегулировать высоту громкоговорителя,
сначала ослабьте два винта на его задней панели.
5. Потяните громкоговоритель в направлении стрелки. Закрепите
громкоговоритель на нужном отверстии регулировки высоты.
!
ВНИМАНИЕ: Будьте осторожны! Излишние усилия могут привести
к телесным повреждениям.
6. Вставьте два винта в отверстие с задней стороны
громкоговорителя и затяните их по часовой стрелке с помощью
отвертки, как показано на рисунке.
7. Это внешний вид после завершения регулировки высоты.
Эти шаги можно повторить в любое время, когда потребуется
изменить высоту.
5
3
2
6
1
4
7
