Українська -

Підключаючи аудіо- чи відеосистему до телевізора, завжди слідкуйте, щоб усі її компоненти

були вимкнені.

Під’єднуючи зовнішній пристрій, пам’ятайте, що кольори кабелів повинні відповідати

кольорам роз’ємів.

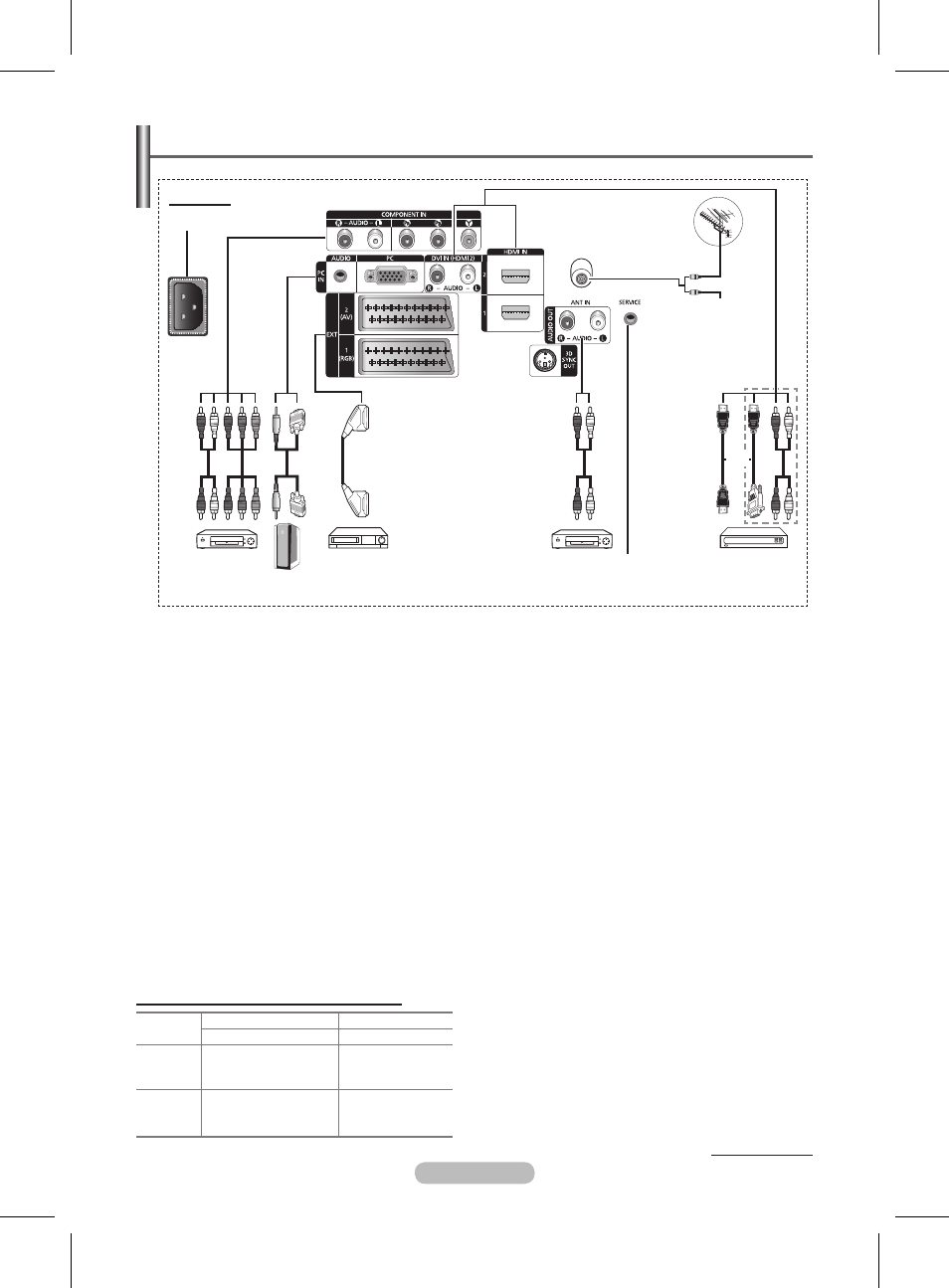

Панель з’єднань

Продовження…

1

POWER IN

Гніздо для підключення кабеля живлення,

який додається.

2

COMPONENT IN

Компоненті вхідні роз’єми - аудіо (AUDIO L/R)

та відео (Y/P

B

/P

R

).

3

PC IN / AUDIO

Використовуються для підключення до

вихідних відео та аудіо роз’ємів комп’ютера.

4

EXT 1, EXT

Входи/виходи для підключення зовнішніх

пристроїв, наприклад відеомагнітофона, DVD-

програвача, ігрової приставки чи програвачів

відео дисків.

Технічні характеристики входу/виходу

Роз’єм

Вхідний

Вихідний

Video Audio (L/R) RGB Video + Audio(L/R)

EXT 1 ✔

Доступний

лише вихідний

телевізійний сигнал.

EXT 2 ✔

Можна вибирати

джерело вихідного

сигналу.

5

D SYNC OUT

Під’єднайте до інфрачервоного 3D-емітера

6

Підключення зовнішніх аудіо пристроїв

За допомогою кабелю RCA аудіо сигнал

з телевізора можна передати на зовнішні

пристрої, наприклад, на акустичну систему.

7

SERVICE

− Роз’єм для обслуговування.

− З’єднайте електронне настінне кріплення

та телевізор за допомогою кабелю

послідовного зв’язку, щоб налаштувати кут

нахилу за допомогою пульта ДК.

Bakpanel

Форма і колір виробу можуть бути дещо іншими, залежно від моделі.

Опис функцій

1

4

3

2

6

8

9

7

та

та

5

BN68-01528E-00Ukr.indd 6

2008-4-21 15:17:59
