Подключая видео- или аудиосистему к телевизору, следите за тем, чтобы все ее
компоненты были выключены.
Подключая внешнее устройство, проследите, чтобы цвет соединительного разъема
совпадал с цветом кабеля.

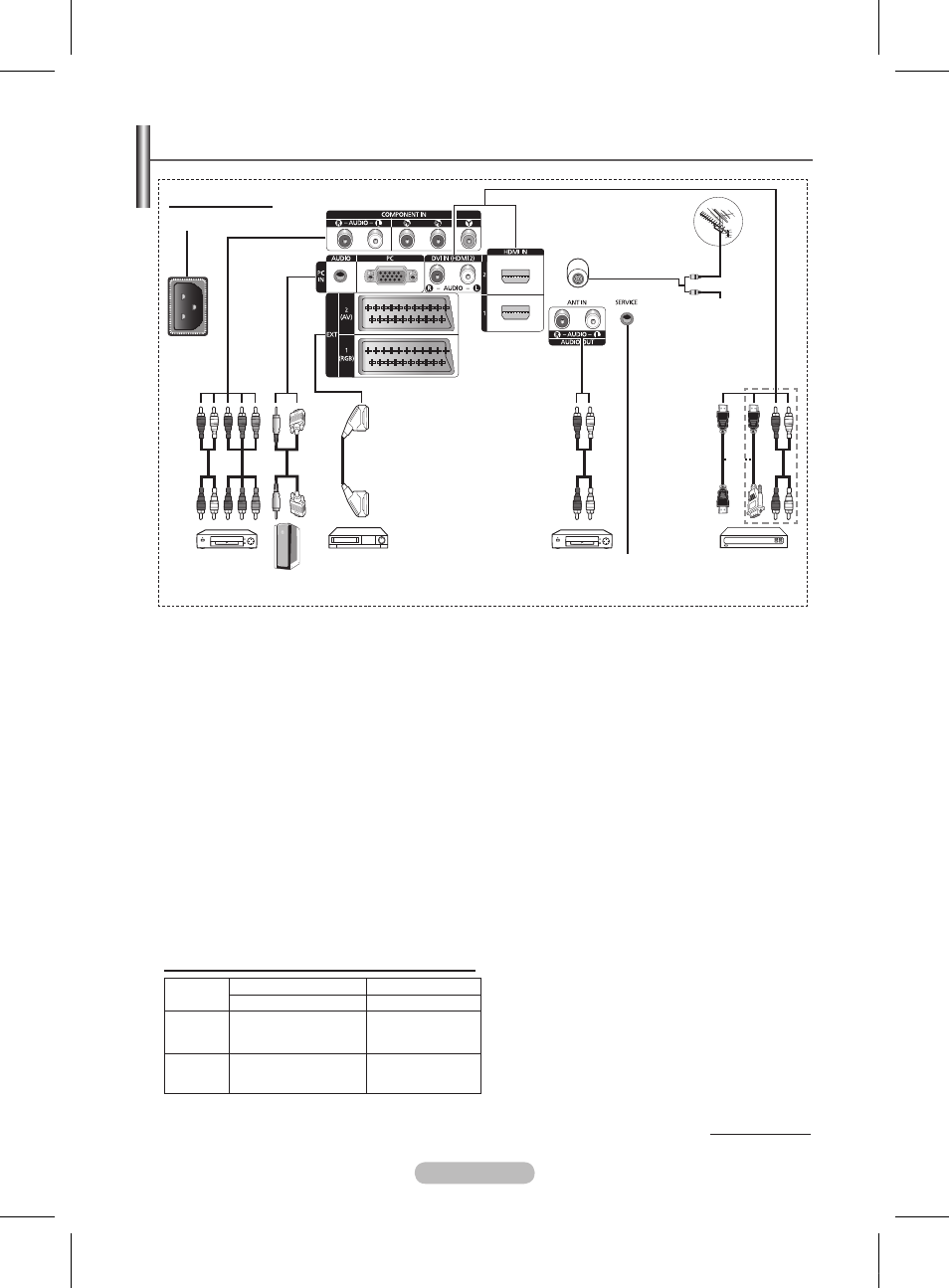

Соединительная панель
Задняя панель
➢
Цвет и форма устройства могут различаться в зависимости от модели.
Кабельное телевидение
Сеть
1
Входной разъем питания
Подсоединение шнура питания, входящего
в комплект поставки.
2
COMPONENT IN
AUDIO Л/П и видеовходы (Y/P
B
/P
R
) для
компонента.
3
PC IN / AUDIO
Подсоединение к разъему видео- и
аудиовыхода ПК.
4
EXT 1, EXT
Входные и выходные разъемы для внешних
устройств, таких как видеомагнитофон,
DVD-проигрыватель, игровая приставка или
проигрыватели видеодисков.
Характеристики входных/выходных разъемов
Разъем
Вход
Выход
Видео
Звук
(Л/П) (Audio(L/R)
RGB
Видео + аудио (Л/П)
Внешний 1
(EXT 1) ✔
✔
✔
Доступен только выход
телевизионного сигнала
или сигнала DTV.
Внешний 2
(EXT 2) ✔
✔
Выходной сигнал,
который можно
выбрать.
5
D SYNC OUT
Для подключения к ИК-передатчику
3D-сигнала
6
Подключение внешних аудиоустройств
Подключение аудиосигналов RCA от
телевизора к внешнему источнику, например
аудиооборудованию.
7
SERVICE
− Разъем используется для обслуживания.
− Выполните последовательные
подключения между кронштейном для
крепления на стене с электроприводом
и телевизором, если требуется
регулировать угол просмотра телевизора
с помощью пульта дистанционного
управления.
1
4
3
2
6
8
9
7
или
или
5
