Подключение к сети

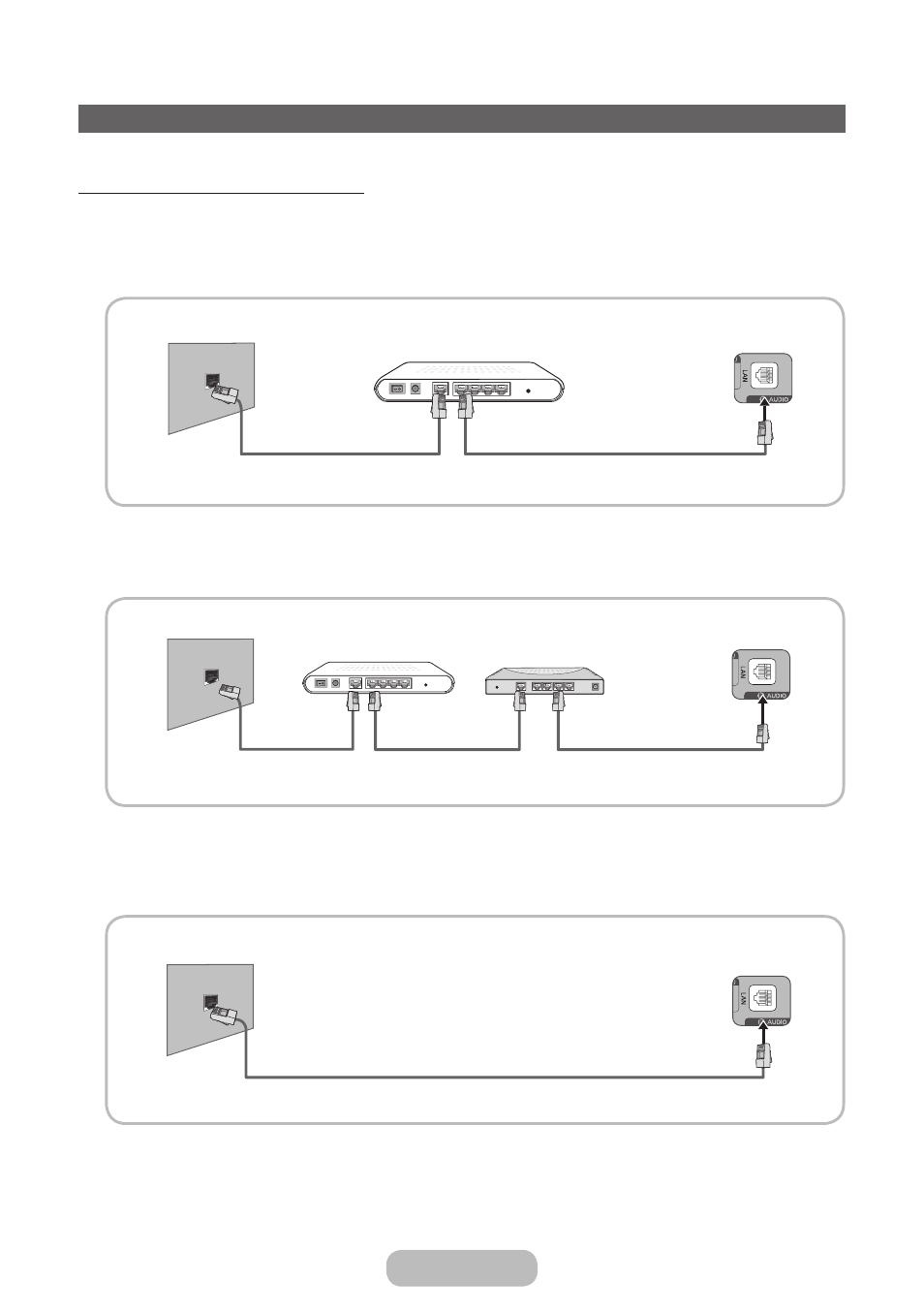

Подключение к проводной сети
В зависимости от настроек сети существует три основных способа подключения устройства к сети с помощью
кабеля. Оба способа показаны ниже.
– Устройство можно подключить к локальной сети, подсоединив порт LAN на задней панели устройства к
внешнему модему с помощью сетевого кабеля.
Порт модема на стене
Внешний модем
(ADSL/VDSL/кабельное ТВ)
Кабель модема (не входит в комплект)
Кабель локальной сети (не входит в комплект)
Задняя панель
устройства
– Устройство можно подключить к локальной сети, подсоединив порт LAN на задней панели устройства к IP-
устройству совместного доступа, которое подсоединено к внешнему модему. Для подключения используйте
сетевой кабель.
Порт модема на стене
Внешний модем
(ADSL/VDSL/кабельное ТВ)
IP-маршрутизатор,
оснащенный DHCP-сервером
Кабель модема
(не входит в комплект)
Кабель локальной сети
(не входит в комплект)
Кабель локальной сети
(не входит в комплект)
Задняя панель
устройства
– В зависимости от настройки сети устройство можно подсоединить к локальной сети, подключив порт LAN
на задней панели устройства непосредственно к сетевой розетке с помощью сетевого кабеля. Обратите
внимание, что модем или маршрутизатор подключаются в доме к стенной розетке где-нибудь в другом
месте.
Порт локальной
сети на стене
Кабель локальной сети (не входит в комплект)
Задняя панель
устройства
✎
Используйте для подключения кабель Cat 5 или 6 (*STP) (*Shielded Twist Pair – экранированная витая пара)
✎
Не поддерживается, если скорость сетевого подключения равна или менее 10 Мбит/с.
