Страница 25: Устройство

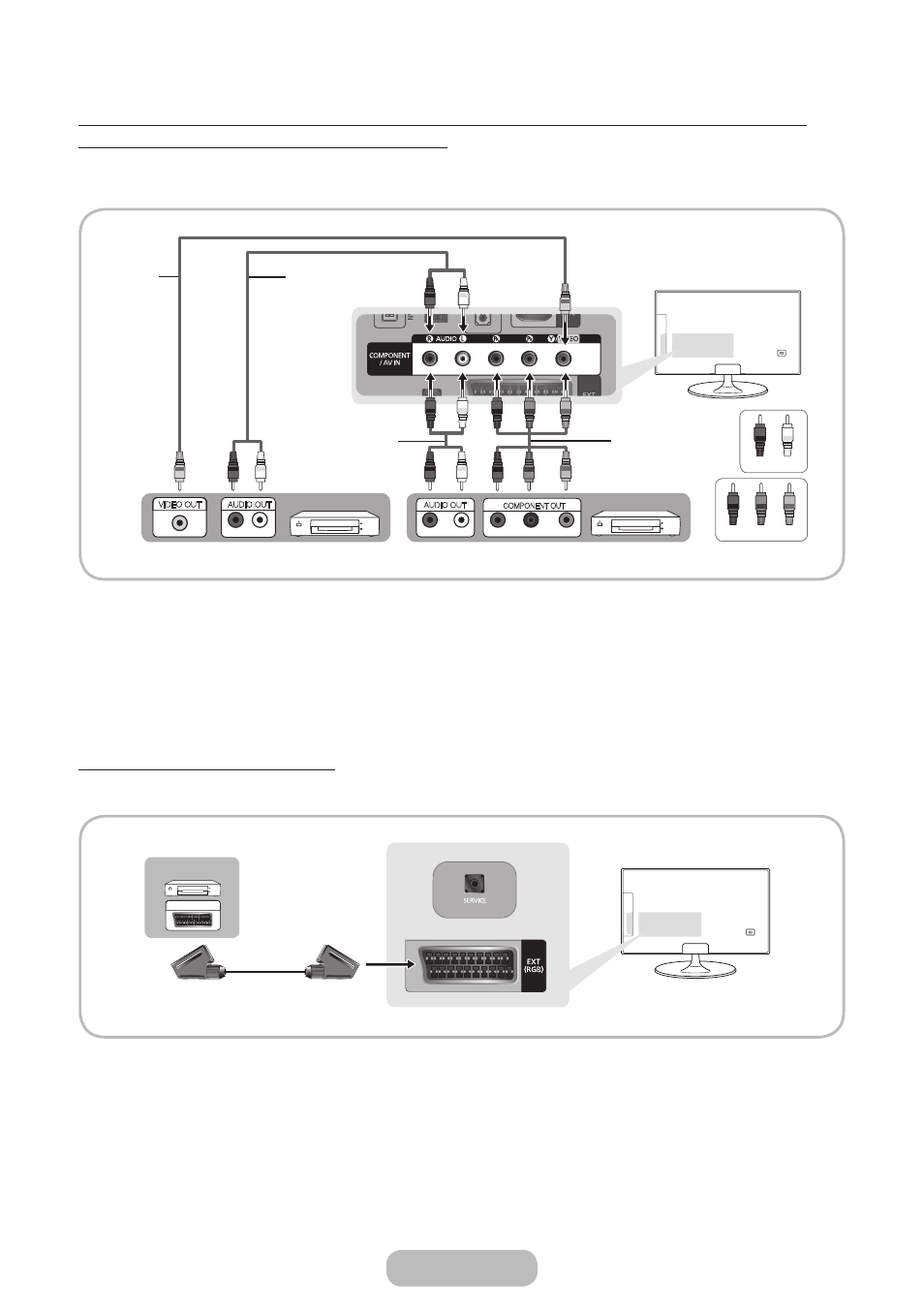

Использование компонентного кабеля (до сигналов 1080p HD) или аудио-/видео
кабеля (только аналоговые сигналы 480i)
Используйте его вместе с проигрывателями DVD-дисков и дисков Blu-Ray, приемниками кабельного или
спутникового телевидения, видеомагнитофонами.
R
G
B
R
W
R
W
R
G
B
R
W
R
B
G
Y
R
W
R
W
Y
P
R
P
B
Y
COMPONENT OUT
AUDIO OUT
R-AUDIO-L
AUDIO OUT
R-AUDIO-L
VIDEO OUT
Устройство
Устройство
Аудиокабель
(не входит в комплект)
Компонентный кабель
(не входит в комплект)
Красный
Красный
Синий
Белый
Зеленый
Аудиокабель
(не входит в
комплект)
Видеокабель
(не входит в
комплект)
✎
Чтобы повысить качество воспроизведения, рекомендуется подключить компонентный кабель к аудио/
видеовыводам.
✎
При подключении видеокабеля к гнезду COMPONENT / AV IN цвет гнезда COMPONENT / AV IN [VIDEO]
(зеленый) не соответствует цвету видеокабеля (желтый).
Использование кабеля Scart
Допустимые устройства: Видеомагнитофон, DVD-проигрыватель
EXT
✎
В режиме
Внешний
выход цифрового ТВ поддерживает только видеосигнал в формате MPEG SD и
аудиосигнал.
Русский - 24
Русский - 25
Подключение
