Страница 12: Гнездо цифрового выхода
11

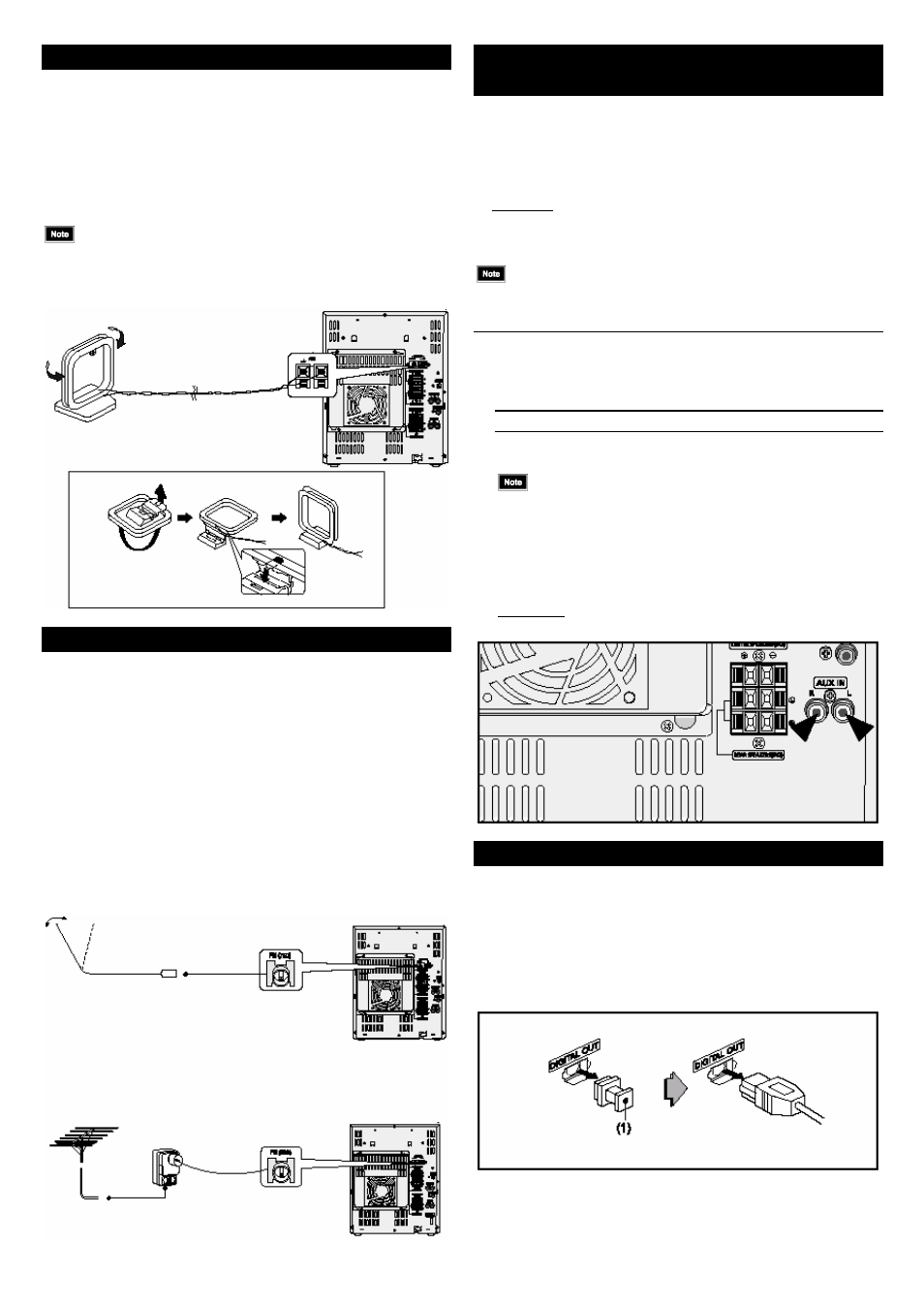

Подсоединение AM (СВ/ДВ) антенны
АМ антенна (для приема радиостанций в диапазонах
длинных и средних волн) может быть:
¨
Поставлена на устойчивую поверхность.
¨
Прикреплена к стене (вы должны сначала снять
подставку антенны).
Гнезда для подключения антенны AM (СВ)/ДВ антенны
расположены на задней панели системы и помечены
надписью AM (MW)/LW.
Во избежание паразитного шума удостоверьтесь в том,
что провода от громкоговорителей не проложены
рядом с проводами от антенны.
Всегда держите их друг от друга на расстоянии не
менее 5 см.
Подсоединение FM антенны
Как подсоединить антенну с разъемом
КОАКСИАЛЬНОГО ТИПА.
¨
Подсоедините 75
W
антенну к клеммам для FM антенны.
¨
Вставьте штепсель FM антенны, входящей в комплект
системы, в коаксиальное гнездо (75
W
), маркированное
буквами "FM" на задней панели системы.
¨
Следуйте инструкциям, приведенным на стр. 28, чтобы
настроиться на радиостанцию и определить наилучшую
ориентацию антенны.
¨
При плохом качестве приема вам может потребоваться
установить наружную антенну. В этом случае
подсоедините наружную FM антенну к гнезду FM на
задней панели системы с помощью 75
W
коаксиального
кабеля (покупается отдельно).
Подсоединение к внешнему
источнику сигнала
Имеющийся в системе дополнительный вход может
быть использован для того, чтобы воспользоваться
преимуществами качества звучания, обеспечиваемого
вашей компактной мини-системой, при прослушивании
сигнала от других источников.
Примеры:
¨
Телевизор
¨
Проигрыватель видеодисков
¨
Видеомагнитофон системы HI-FI stereo
Чтобы к системе можно было подключить внешний
источник звука, у него должен иметься аудио выход.
Кроме того, вам потребуется соединительный кабель с
разъемами типа RCA (“тюльпан”).
1
Установите систему в режим готовности и отключите ее и
внешний источник звука от сети переменного тока.
2
Подсоедините кабель для аудио сигнала к гнездам,
расположенным на задней панели системы.
Подсоедините...
К гнезду, маркированному...
Красный штепсель.......R (правый канал)
Белый штепсель ..........L (левый канал)
Для получения оптимального качества звучания не
меняйте местами правый и левый каналы.
3
Вновь подсоедините систему к сети переменного тока и
нажмите кнопку Standby/ On (Готовность/ Включение),
чтобы ее включить.
4
Выберите вход от внешнего источника звука, нажав
кнопку AUX (Дополнительный вход).
Результат: Дисплей показывает сообщение AUX.
5
Включите внешний источник сигнала.
Гнездо цифрового выхода
Через это гнездо система может передавать цифровые
аудио сигналы. Для подсоединения цифровой аудио
аппаратуры (цифрового магнитофона, устройства
записи мини-дисков и т.п.) используйте оптический
кабель.
Снимите пылезащитный колпачок (1) с гнезда DIGITAL
OUT (Цифровой выход). Затем подсоедините к этому
гнезду разъем оптического кабеля.
Когда вы не пользуетесь гнездом ЦИФРОВОГО ВЫХОДА
Наденьте пылезащитный колпачок.
FM-АНТЕННА
(поставляется с системой)
75
W
КОАКСИАЛЬНЫЙ КАБЕЛЬ
(покупается отдельно)
