Подсоединение громкоговорителей
На задней панели системы расположены 7 пар клемм для громкоговорителей.
Чтобы получить хорошее звучание, подсоедините громкоговорители следующим образом:
¨
Вставляйте провода в красной изоляции в отверстия клеммы, помеченные знаком "+"
¨
Вставляйте провода в черной изоляции в отверстия клеммы, помеченные знаком "--"
¨
Вставляйте провода в синей изоляции в отверстия клеммы, помеченные знаком "+"
1
Чтобы подсоединить провод к клемме, нажмите на язычок фиксатора до упора:
¨
Вправо на вашей системе
2
Вставьте провод в отверстие до пластиковой изоляции.
3
Нажмите язычок назад:
¨
Влево на аудиосистеме, пока он со щелчком не встанет на место.
¨
Вверх на громкоговорителе.
Результат: Провод зажимается и крепко удерживается.
4
Повторите операцию для каждого из проводов.

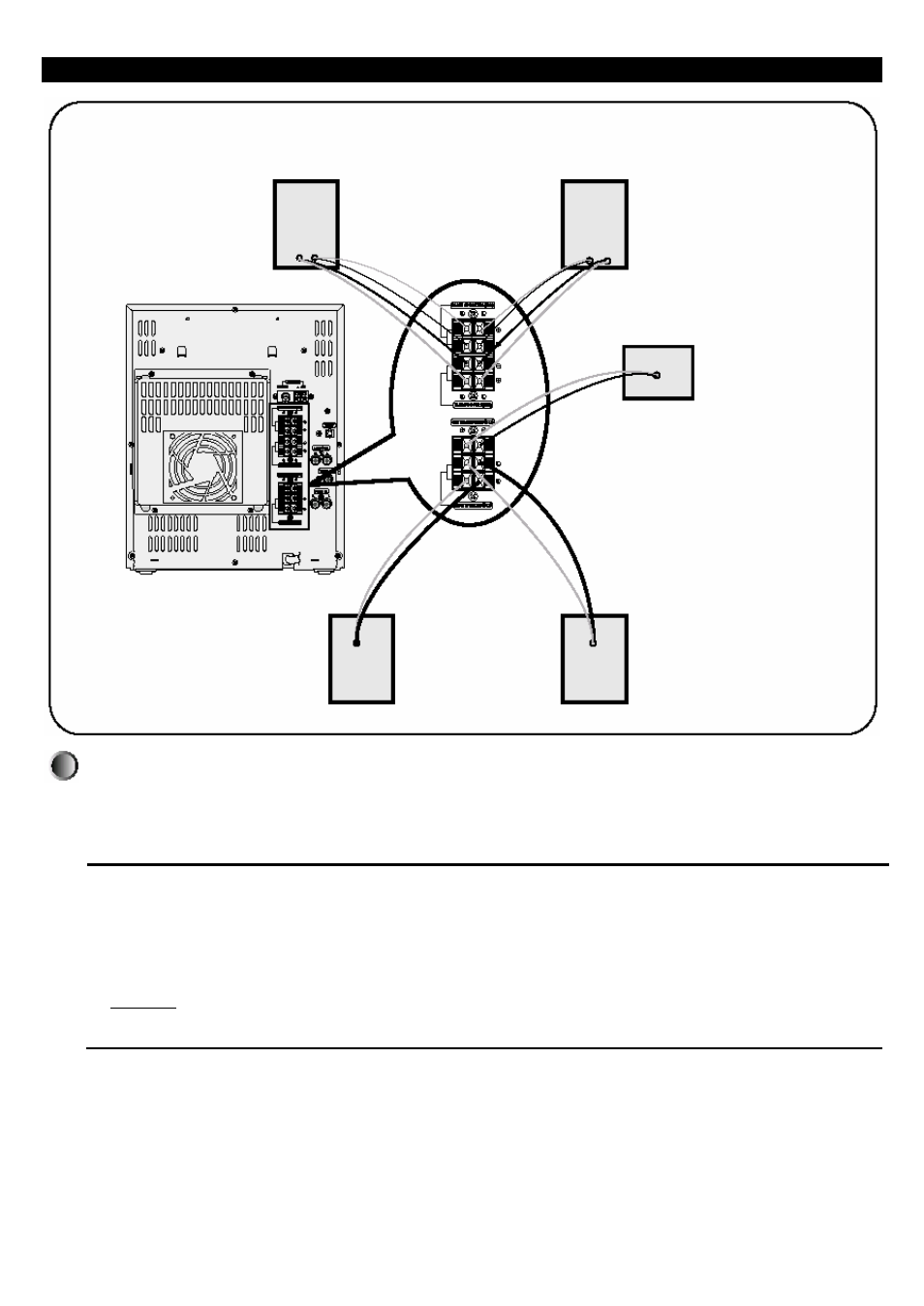

Фронтальный громкоговоритель (П)
Сабвуфер (П)
Фронтальный громкоговоритель (Л)
Сабвуфер (Л)
Центральный
громкоговоритель
Тыловой
громкоговоритель (П)
Тыловой
громкоговоритель (Л)
