118
При неправильном подключении к гнездам P
B
, P
R
или Y экран телевизора становится
красным или отсутствует изображение.
подключение к телевизору
Тип Б: Использование компонентного/AV-кабеля
1.
Подсоедините компонентный/AV-кабель к компонентному гнезду "Y-P
B
-
P
R
(видео) и L-R (аудио)"
на ТВ
•
После подключения настройте выход телевизора, установив для параметра "Аналог. вых.
ТВ" значение "Компонентный". стр. 103
2.
Включите телевизор и установите переключатель входного сигнала в положение для входного
сигнала с устройства, к которому подключена видеокамера. См. руководство пользователя
телевизора для получения информации о способе переключения на входной сигнал для телевизора.
• Используя компонентный/AV-кабеля, подключайте штекера кабелей к соответствующим по
цвету гнездам на телевизоре.
• Записанные на видеокамеры ВЧ видео можно воспроизводить на телевизоре ВЧ с исходным
разрешением, которое было предварительно установлено на видеокамере. Видео, записанные
с качеством СЧ, не воспроизводятся на телевизоре ВЧ с высоким качеством четкости.
Например, записанные с качеством ВЧ видео (разрешение "1080/50p", "1080/50i", "1080/25p"
или "720/50p") воспроизводятся с качеством ВЧ, а видео, записанные с качеством СЧ
(разрешение "576/50p" или "Веб и телефон") ,соответственно – с качеством СЧ.
• В видеокамере можно воспользоваться функцией меню
"Руков. по подкл. ТВ". При подключении видеокамеры к телевизору воспользуйтесь функцией
меню "Руков. по подкл. ТВ" (в том случае, если руководство пользователя не используется).
стр. 101
• Использование компонентного/AV-кабеля, который входит в комплект поставки, обязательно.
• Эта видеокамера поддерживает только кабель Mini HDMI (C – A).
• Гнездо HDMI видеокамеры можно использовать только в качестве выхода.
• Включение питания видеокамеры, подключенной к телевизору с поддержкой Anynet+,
автоматически приведет к включению телевизора. (Функция Anynet+) Если эта функция не
используется, установите для параметра "Anynet+ (HDMI-CEC)" значение "Выкл.". стр. 104
• Чтобы подключиться к гнезду HDMI видеокамеры, используйте только кабель HDMI 1.3. Если
видеокамера подключена с помощью другого кабеля HDMI, экран может не работать.
• Если разрешение установлено на 1080/50p, камера не может выводить данные при
одновременном подключении ее и телевизора.

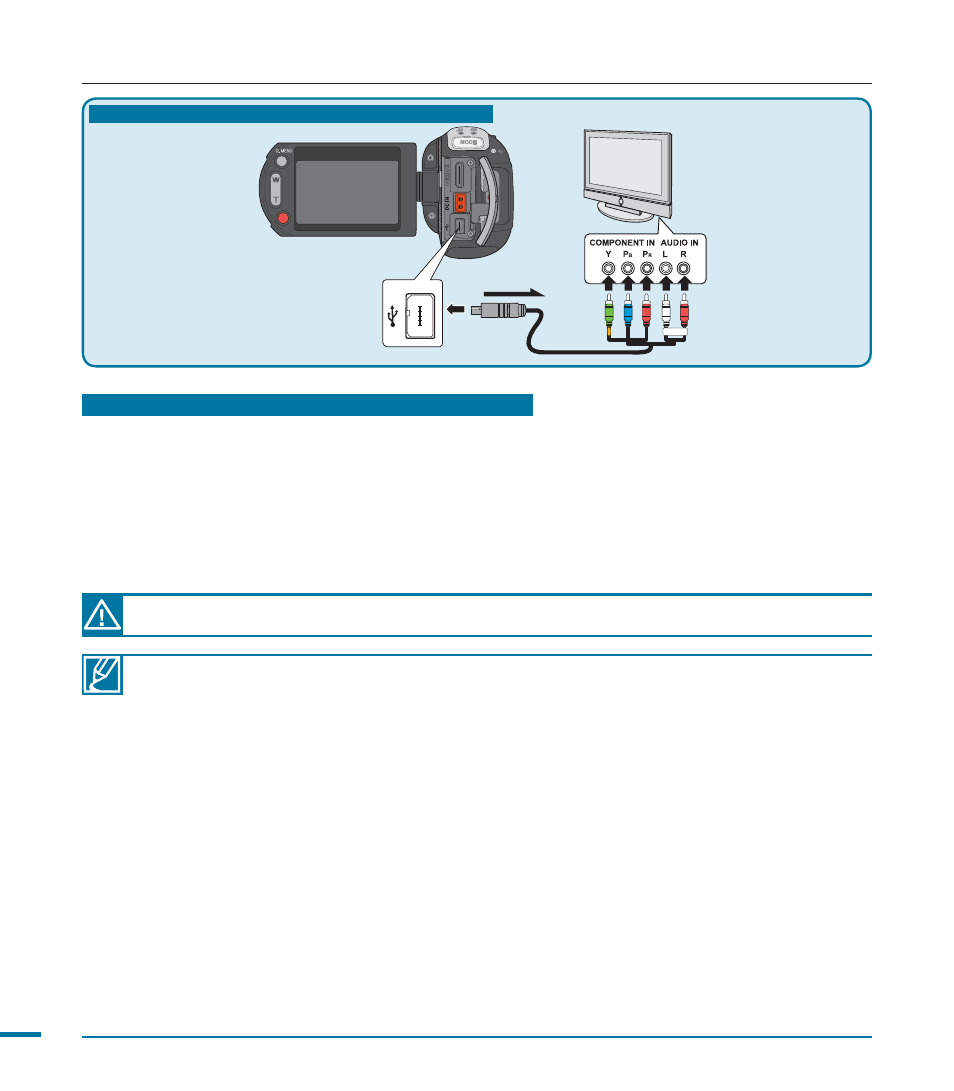

Тип Б: Использование компонентного/AV-кабеля
HDTV
Видеокамера
компонентного
/AV-кабеля
Направление передачи
сигнала
