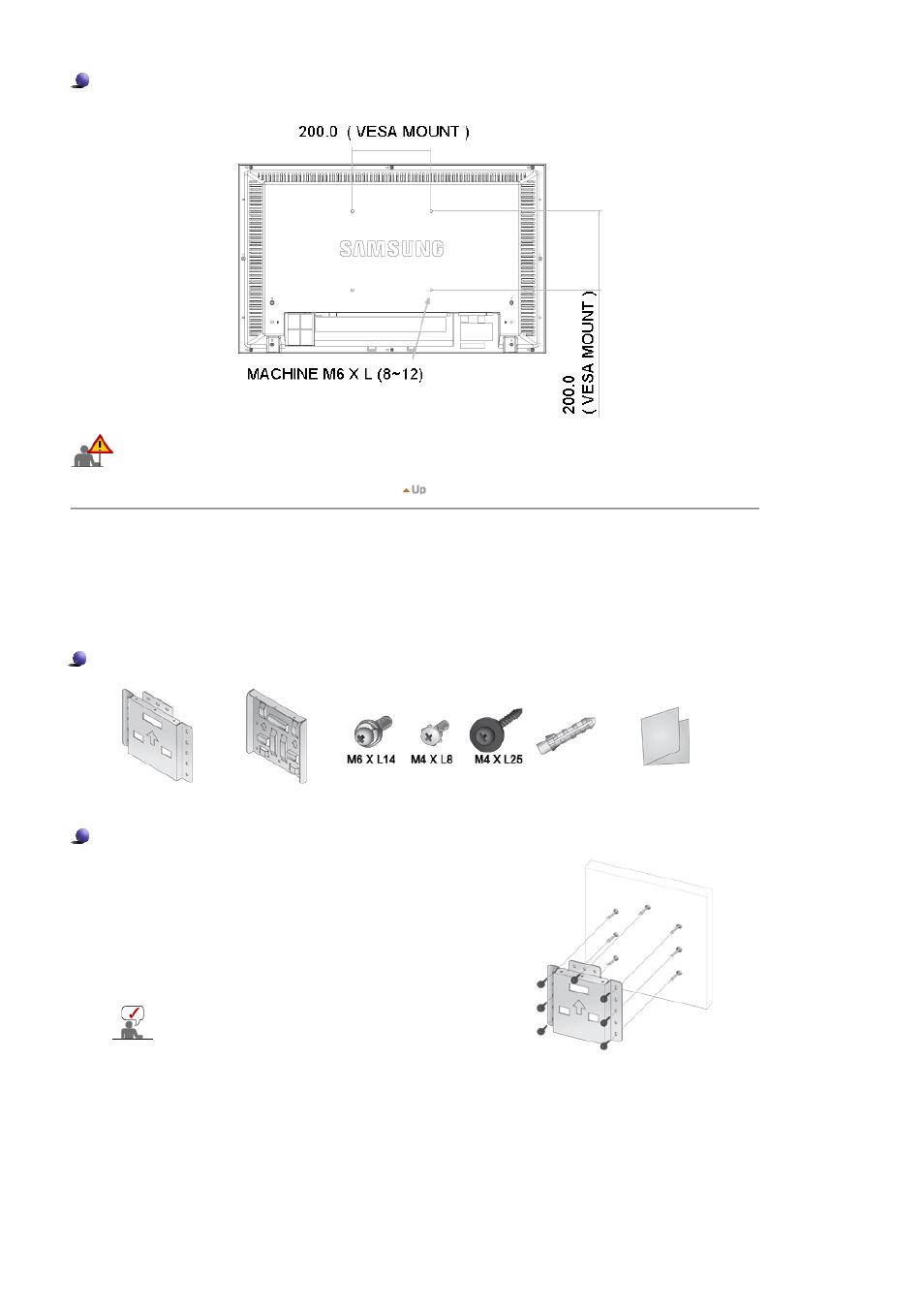

Габариты

Для монтажа кронштейна на стене используйте только крепежные винты с головкой под шлиц
диаметром 6 мм и длиной от 8 до 12 мм.

6. Установка настенного кронштейна

z

Для установки настенного кронштейна обратитесь к специалисту.

z

Samsung Electronics не несет ответственности за повреждения изделия или ущерб потребителю при
установке изделия потребителем.

z

Изделие предназначено для установки на бетонных стенах. При установке на отштукатуренные или
деревянные поверхности изделие может держаться не надежно.

Компоненты (не входят в комплект поставки)
Используйте только те компоненты и принадлежности, которые поставляются вместе с изделием.

A

Настенный

кронштейн

B

Кронштейн для

монитора а

C

Винт:

8EA D

Винт:

3EA E

Шуруп:

7EA

F

Анкер:

7EA

G

Руководство по

установке


Установка настенного монтажного кронштейна

1.

1. Отметьте на стене точки для сверления отверстий.
2. Просверлите отверстие глубиной 35 мм в отмеченной точке.
3. Закрепите анкеры F в отверстиях на стене.

4. Совместите анкеры F c отверстиями в настенном кронштейне A и

прикрепите его шурупами к стене E.


Если кронштейн прикреплен к стене ненадежно,
жидкокристаллический монитор с ЖК может упасть.

2. 1.

Отключите питание и отсоедините кабель питания от розетки.

2. Положите монитор на стол экраном вниз, предварительно подложив какой-либо мягкий
материал.
3. Прикрепите кронштейн Bмонитора к задней панели монитор с ЖКа и закрепите его винтами C.
