Инструкция по эксплуатации Samsung 320PX
Страница 14

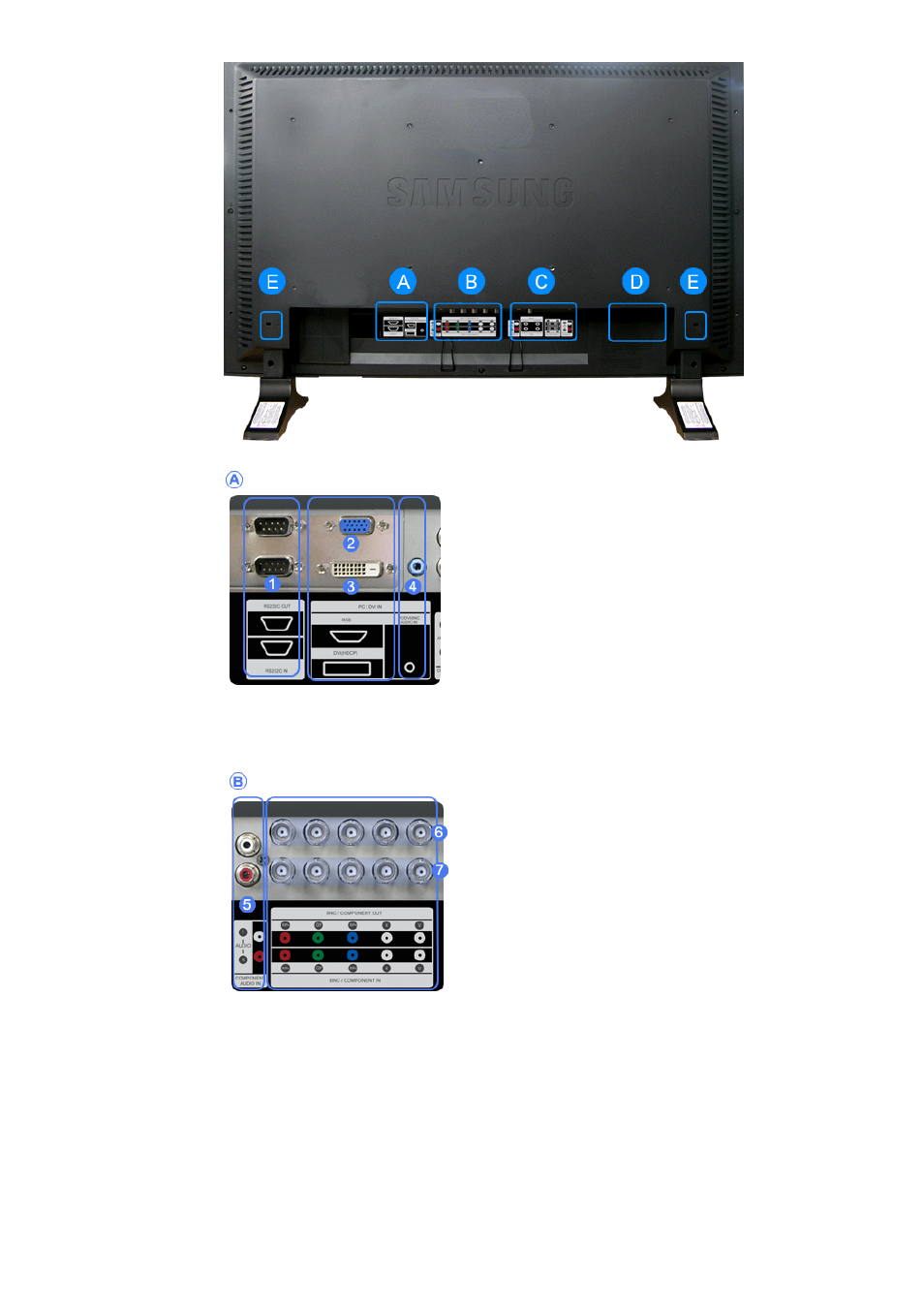

1)
RS232C OUT/IN (последовательный порт
RS232C) :
Программный порт MDC (Multiple Display Control)
2)
PC IN(RGB) (Разъем для подключения
видеосигнала от компьютера ) :
15-штырьковый разъем D-Sub - режим PC
(аналоговый сигнал от ПК)
3)
PC IN([DVI(HDCP)] ) (Разъем для подключения
видеосигнала от компьютера ) :
DVI-D - DVI-D - режим DVI (цифровой сигнал от ПК)
4)
DVI / PC IN [PC/DVI/BNC AUDIO IN] (Клемма
аудиосигнала PC/BNC/DVI (вход))
5)
COMPONENT AUDIO IN [L-AUDIO-R] (Клемма
аудиосигнала компонентов (вход))
6)
BNC/COMPONENT OUT [R/P
R
, G/Y, B/P
B
, H, V]
(Разъем для подключения видеосигнала от
компьютера / Разъем для подключения
компонентов (выход) )
Подключение BNC (аналоговый сигнал от ПК) :
подключение портов R, G, B, H, V
подключение компонентов : подключение портов
P
R
, Y, P
B
7)
BNC/COMPONENT IN [R/P
R
, G/Y, B/P
B
, H, V]
(Разъем для подключения видеосигнала от
компьютера / Разъем для подключения
компонентов (вход))
8)
AV AUDIO IN [L-AUDIO-R] (Разъем для
подключения аудиосигнала MONITOR) (вход)
9)
AV OUT [VIDEO] (Разъем для подключения
Video) : Режим AV (выход)
10) AV IN [VIDEO] (Разъем для подключения
Video) (вход)
