Қазақша - 24

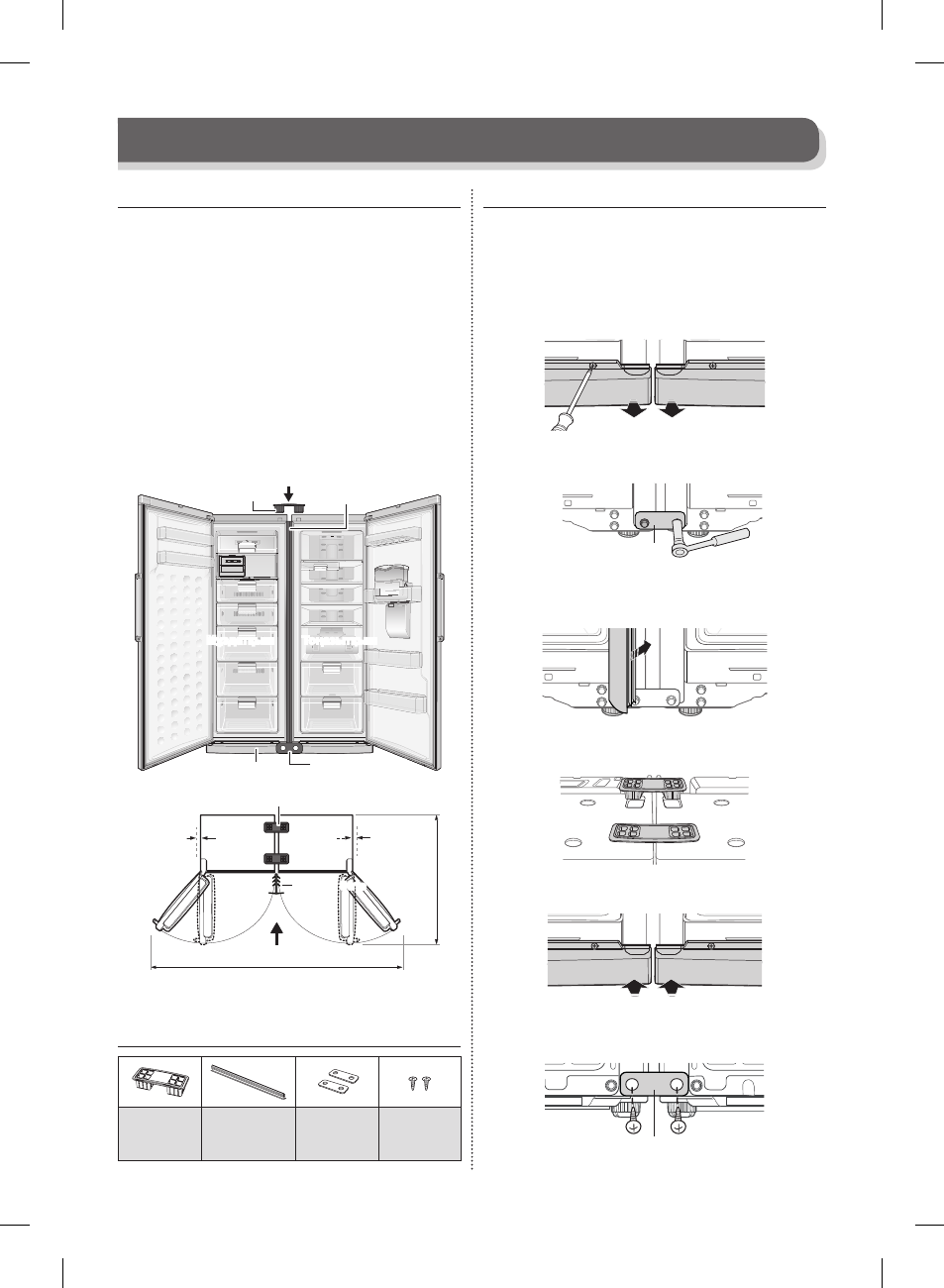

Орнату бөлшегі
Өнімдерді қатар орнату
RZ**, RR** үлгілерінен басталатын Samsung
үлгілерінде қатар пайдалануға болады.
Түсі және түрі тәрізді ақпараттарды сатушыдан
сұраңыз.
Қатар пайдалану үшін келесіні тексеріңіз.
- Тоңазытқыштың дұрыс жұмыс істеуін қамтамасыз
ету үшін дұрыс жерге қоюды ұсынамыз.
- Дұрыс орнату үшін келесі қашықтықтарды
сақтап, Орнату жинағымен бірге берілген ОРЫН
САҚТАҒЫШТАРды пайдаланыңыз.
(Кей үлгілерде ғана бар)
- Тоңазытқыш пен мұздатқыштың биіктігін
16-бетке қарап бірдей етіп орнатыңыз.
Орнату бағыты
Бекіткіш Байлағыш
Мұздатқыш Тоңазытқыш
Астыңғы бекіткіш A
Алтыңғы тіректің қақпағы
Бекіткіш
Орнату бағыты
1830
кем
дегенде
50 мм
кем
дегенде
50 мм
1183 Joining Strip
121° 121°
Қажетті саймандар
Бекіткіш Байлағыш
Астыңғы
бекіткіш
A, B
Бұрандалар
Құрылғыны қалай орнату керек
Екі құрылғының да қуат көзінен ағытылып тұрғанына
көз жеткізіңіз.
1. Тоңазытқыш пен мұздатқыштың ара қашықтығы
шамамен 5~7 мм болсын.
2. Тоңазытқыш пен мұздатқыштың екеуінің де
алдыңғы тірегінің қақпағын алыңыз
3. Әр құрылғының бұрандасын алып, оны астыңғы
бекіткішті орнатқаннан кейін қайта салып бекітіңіз.
Астыңғы бекіткіш A
4. Тоңазытқыш пен мұздатқыштың арасына
байлағышты салыңыз.
5. Екі бекіткішті де құрылғылардың үстіне мықтап
бекітіңіз.
6. Алдыңғы тіректің қақпағын екі құрылғыға да
салыңыз.
7. Астыңғы B бекіткішін құрылғылардың артындағы
бұрандалармен біріктіріңіз.
Астыңғы бекіткіш B
