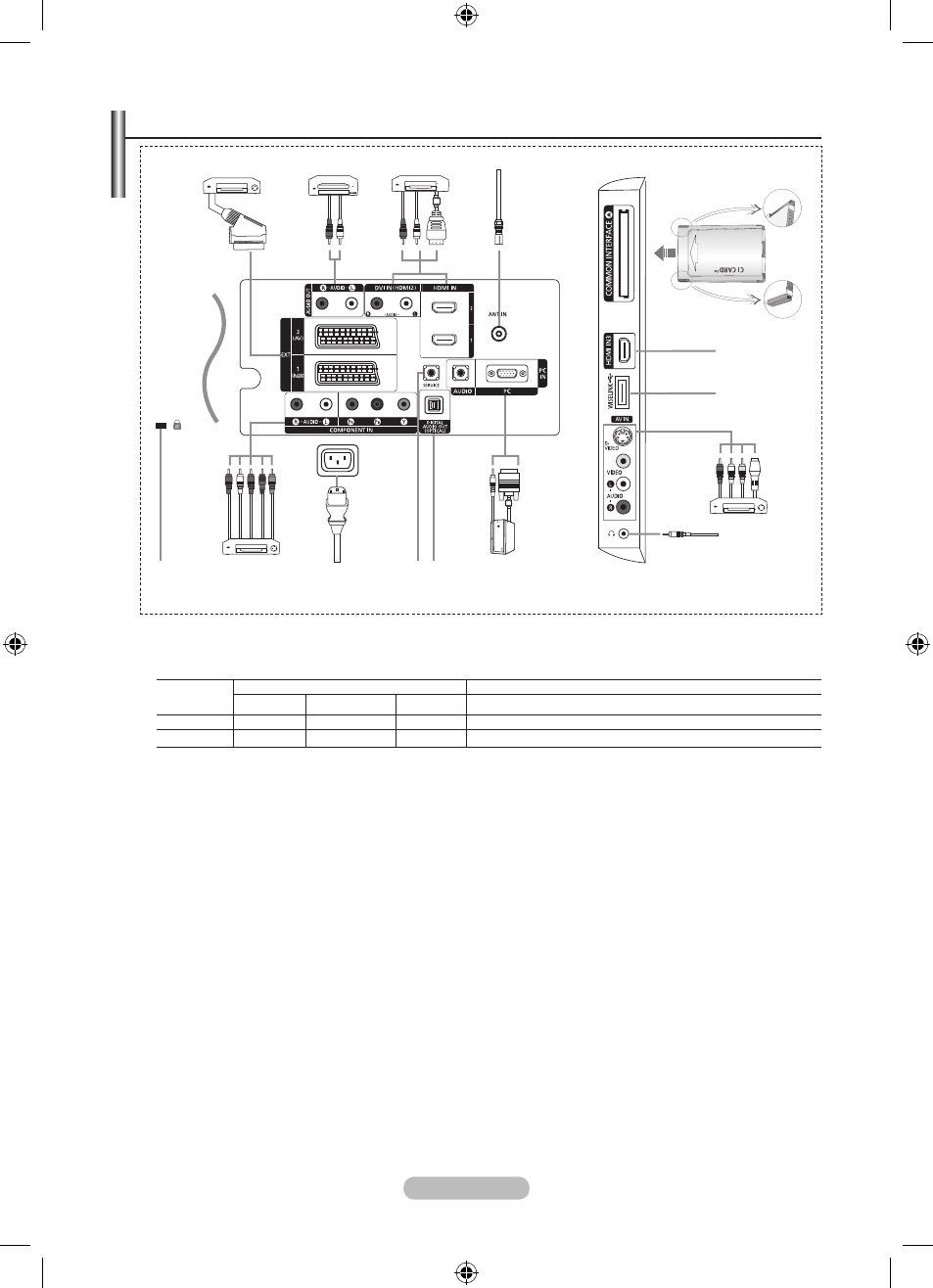

Соединительная панель
При подключении внешнего устройства к телевизору убедитесь, что питание данного устройства выключено.
Подключая внешнее устройство, проследите, чтобы цвет соединительного разъема совпадал с цветом кабеля.
1 eXT , eXT
Разъем
Вход Выход
Видео Аудио (Л/П) RGB Видео + аудио (Л/П)
Внешний 1 O O O Доступен только выход телевизионного сигнала или сигнала DTV.
Внешний 2 O O Выходной сигнал, который можно выбрать.
Входные и выходные разъемы для внешних устройств, таких как видеомагнитофон, DVD-проигрыватель,
игровая приставка или проигрыватели видеодисков.
2 AUDIO OUT(R-AUDIO-L)
Соедините с помощью аудиокабелей RCA разъемы AUDIO OUT “R-AUDIO-L” расположенные на задней
панели телевизора, с соответствующими разъемами аудиовыхода усилителя или домашнего кинотеатра с
проигрывателем DVD.
3 HDMI In , HDMI In , HDMI In
Поддерживает AV-устройства с возможностью подключения через интерфейс HDMI (приставки,
проигрыватели DVD)
При соединении двух устройств с помощью разъема HDMI дополнительный аудиокабель не требуется.
При использовании кабеля HDMI/DVI необходимо выполнить подключение к гнезду HDMI IN2.
Что такое HDMI?
“High Definition Multimedia interface” позволяет передавать цифровые видеоданные высокого разрешения и
многоканальные цифровые аудиосигналы (5,1 каналов).
Разъем HDMI/DVI обеспечивает DVI-соединение с дополнительным устройством с помощью
соответствующего кабеля (в комплект не входит). Различие между HDMI и DVI состоит в том, что устройство
HDMI меньше по размеру, оснащено технологией защиты от незаконного копирования HDCP (High Bandwidth
Digital Copy Protection), а также поддерживает многоканальные цифровые аудиосигналы.
На телевизоре может отсутствовать звук, а изображения отображаться с необычными цветами, если к
нему подключены проигрыватели DVD, декодеры кабельного телевидения ил спутниковые ресиверы,
поддерживающие версии HDMI, более ранние, чем 1.3. Если отсутствует звук, когда используется старый
кабель HDMI, подключите кабель HDMI к гнезду HDMI IN 2, а аудиокабели к гнездам DVI IN (HDMI2)
“R-AUDIO-L” на задней панели телевизора. В этом случае обратитесь в компанию, предоставившую DVD-
проигрыватель/приемник кабельного или спутникового телевидения, чтобы узнать версию HDMI, а затем
запросите обновление. Кабели HDMI, отличные от 1.3, могут вызывать дрожание изображения на экране.
DVI In (HDMI ) (R-AUDIO-L)
DVI и аудиовыходы для подключения внешних устройств.
➣
➣
-
-
-
-
-
➣
-
-
➣
-
1 2 3 4
5
3
6
7
8
9 0 ! @ #
[Разъемы на боковой панели]
Разъем для шнура
питания
Цвет и форма устройства могут различаться в зависимости от модели. ➣
