Українська -

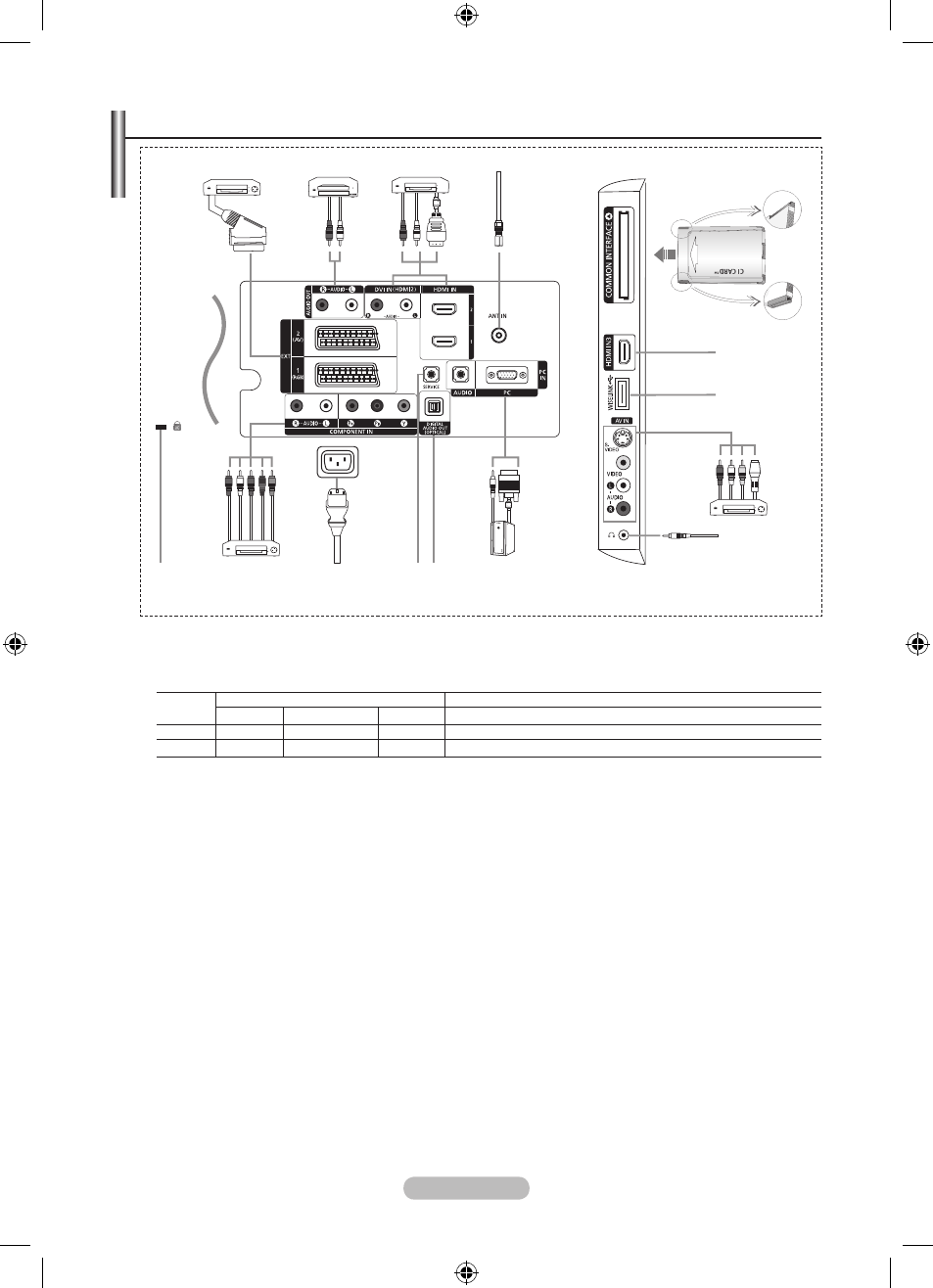

Огляд панелі з’єднань
Перед тим, як під’єднати зовнішній пристрій до телевізора, перевірте, чи вимкнено живлення.
Під’єднуючи зовнішній пристрій, пам’ятайте, що кольори кабелів повинні відповідати кольорам роз’ємів.
1 eXt , eXt
Роз’єм
Вхідний
Вихідний
Video
Audio (L/R)
RGB
Video + Audio (L/R)
EXT 1
O
O
O
Можливий вихід лише аналогового або цифрового сигналу телевізора.
EXT 2
O
O
Можна вибирати джерело вихідного сигналу.
Входи/виходи для підключення зовнішніх пристроїв, наприклад відеомагнітофона, DVD-програвача, ігрової
приставки чи програвачів відео дисків.
2
AUDIO OUt(R-AUDIO-L)
Під’єднайте аудіо кабелі RCA до роз’єму AUDIO OUT “R-AUDIO-L” на задній панелі телевізора, а інші
кінці - до відповідних гнізд аудіовходу підсилювача чи домашнього DVD-кінотеатру.
3
HDMI In , HDMI In , HDMI In
Підтримує з’єднання між аудіо/відео пристроями, які мають вихід HDMI (цифрові приставки, DVD-програвачі).
За умови з’єднання HDMI - HDMI, додаткове з’єднання для передачі звуку не потрібне.
Для з’єднання за допомогою кабелю HDMI/DVI слід використовувати вхід HDMI IN2.
Що таке HDMI?
Інтерфейс HDMI (High Definition Multimedia interface) дозволяє передавати відео сигнал високої чіткості та
багатоканальний (5.1 кан.) цифровий звук.
Роз’єм HDMI/DVI можна використовувати для DVI-з’єднання із зовнішніми пристроями за умови наявності
відповідного кабелю (не входить в комплект). Різниця між пристроями HDMI та DVI у тому, що пристрої
HDMI менші за розмірами, мають вбудовану функцію кодування HDCP (High Bandwidth Digital Copy
Protection) та підтримують багатоканальний цифровий звук.
Якщо під’єднано DVD-програвач/декодер кабельного телебачення/супутниковий приймач, що
підтримують HDMI старішої версії, ніж 1.3, телевізор може не відтворювати звук, а зображення може не
відображатись належним чином. Якщо під’єднано кабель HDMI старішої моделі і звук не відтворюється,
під’єднайте кабель HDMI до входу HDMI IN 2, а аудіокабелі до роз’ємів DVI IN (HDMI2) “R-AUDIO-L” на
задній панелі телевізора. Якщо таке трапляється, зверніться до компанії, де Ви придбали DVD-програвач/
декодер кабельного телебачення/супутниковий приймач, щоб перевірити версію HDMI, а тоді попросіть
оновлення. Кабелі HDMI іншої версії, ніж 1.3, можуть стати причиною набридливого мерехтіння чи
відсутності зображення.
➣
➣
-
-
-
-
-
➣
-
-
➣
1
2
3
4
5
3
6
7
8
9
0
!
@
#
[Роз’єми на бічній панелі]
Вхід для кабелю
живлення
Форма і колір виробу можуть відрізнятися, залежно від моделі.
➣
