1.2
<Введение>

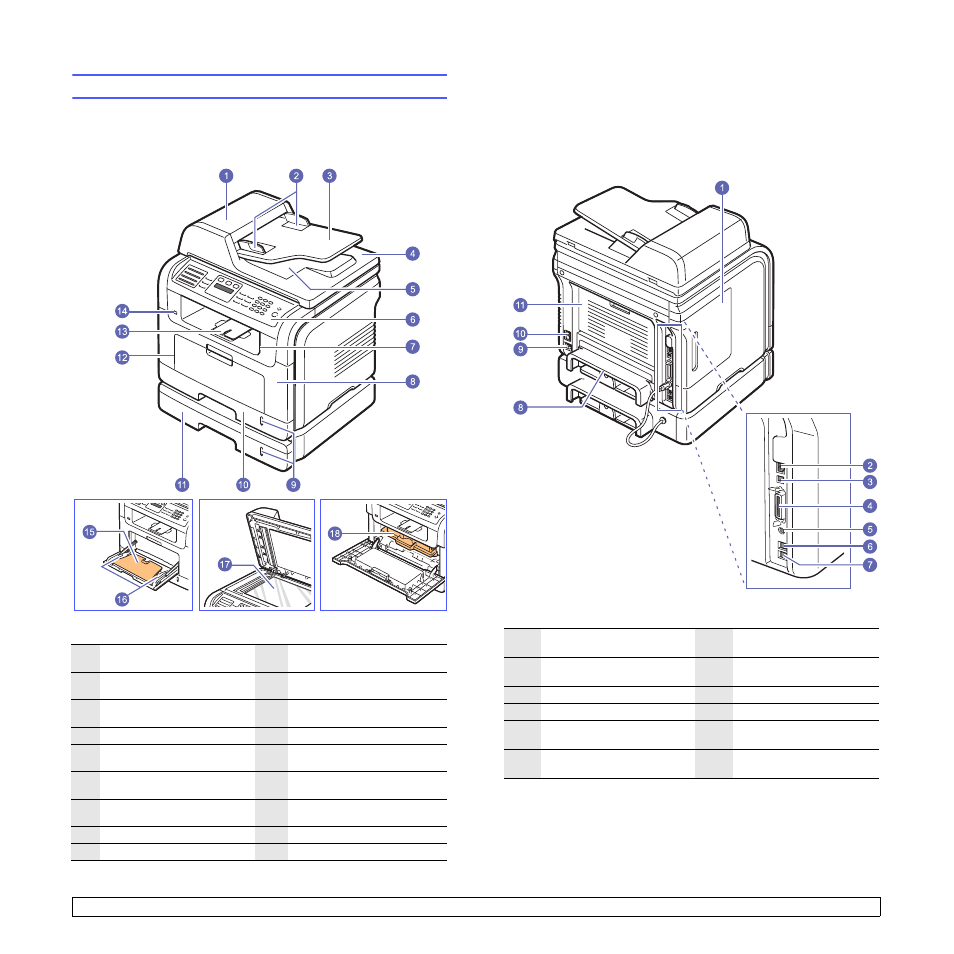

Обзор принтера
На рисунке показаны основные компоненты устройства.
Вид спереди
1
ADF (автоматическая
подача документов)
a
a. Система автоматической подачи бумаги в данном руководстве пользователя
называется ADF.
10
лоток 1
2
направляющие для
документа
11
дополнительный лоток 2
3
входной лоток для
документов
12
многоцелевой лоток
4
крышка сканера
13
выходная подставка
5
выходной лоток для
документов
14
порт для USB-накопителей
6
панель управления
15
расширение многоцелевого
лотка
7
выходной лоток
16
направляющие для бумаги в
многоцелевом лотке
8
передняя крышка
17
стекло экспонирования
9
индикаторы уровня бумаги
18
картридж с тонером
* На рисунке показан принтер
SCX-5530FN и все его компоненты.
Вид сзади
1
крышка платы управления
7
телефонный разъем
расширения
(EXT)
a
a. Только для модели SCX-5530FN
2
сетевой порт
8
модуль двусторонней
печати
a
3
порт USB
9
гнездо разъема питания
4
параллельный порт
10
выключатель питания
5
кабельный разъем для
дополнительного лотка 2
11
задняя крышка
6
разъем телефонной линии
(LINE)
a
* На рисунке показан принтер
SCX-5530FN и все его компоненты.
