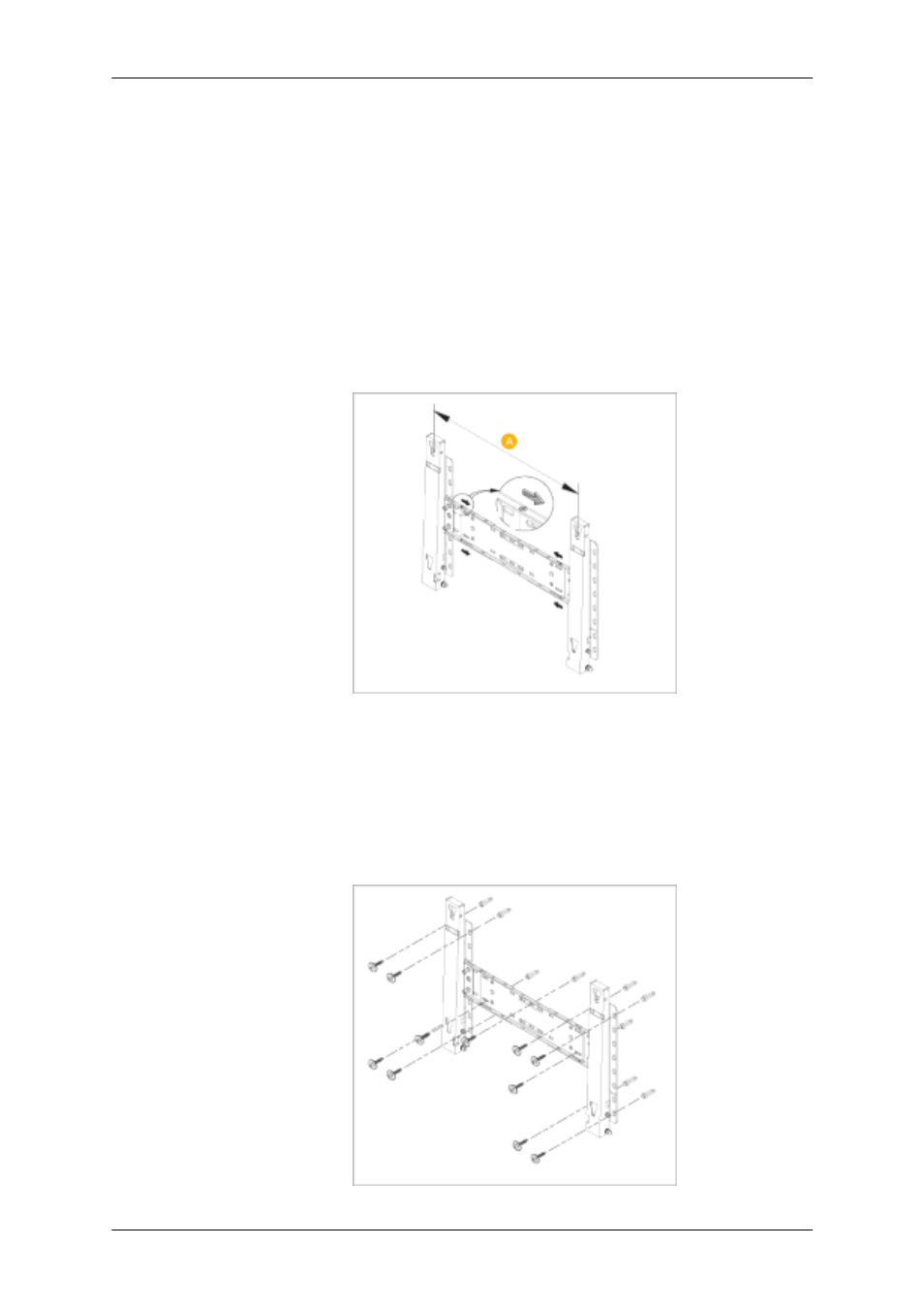

Имеются две петли (левая и правая). Необходимо устанавливать устройство таким
образом, чтобы его положение было устойчивым.

A -

Фиксирующий винт

B -

Настенный кронштейн

C -

Петля (левая)

D -

Петля (правая)

2.

Прежде чем сверлить стену, проверьте расстояние между двумя контровочными
отверстиями на задней стороне изделия.

Если расстояние слишком мало или велико, чтобы его отрегулировать, ослабьте все или
некоторые из 4 винтов на стенном кронштейне.

A -

Расстояние между двумя контровочными отверстиями

3.

Проверьте схему установки и отметьте места сверления на стене. Для сверления отверстий
глубиной более 35 мм используйте сверло 5,0 мм.Закрепите каждый анкер в
соответствующем отверстии. Совместите каждое отверстие кронштейна и петли с
соответствующими отверстиями анкера вставьте и затяните 11 винтов A.
