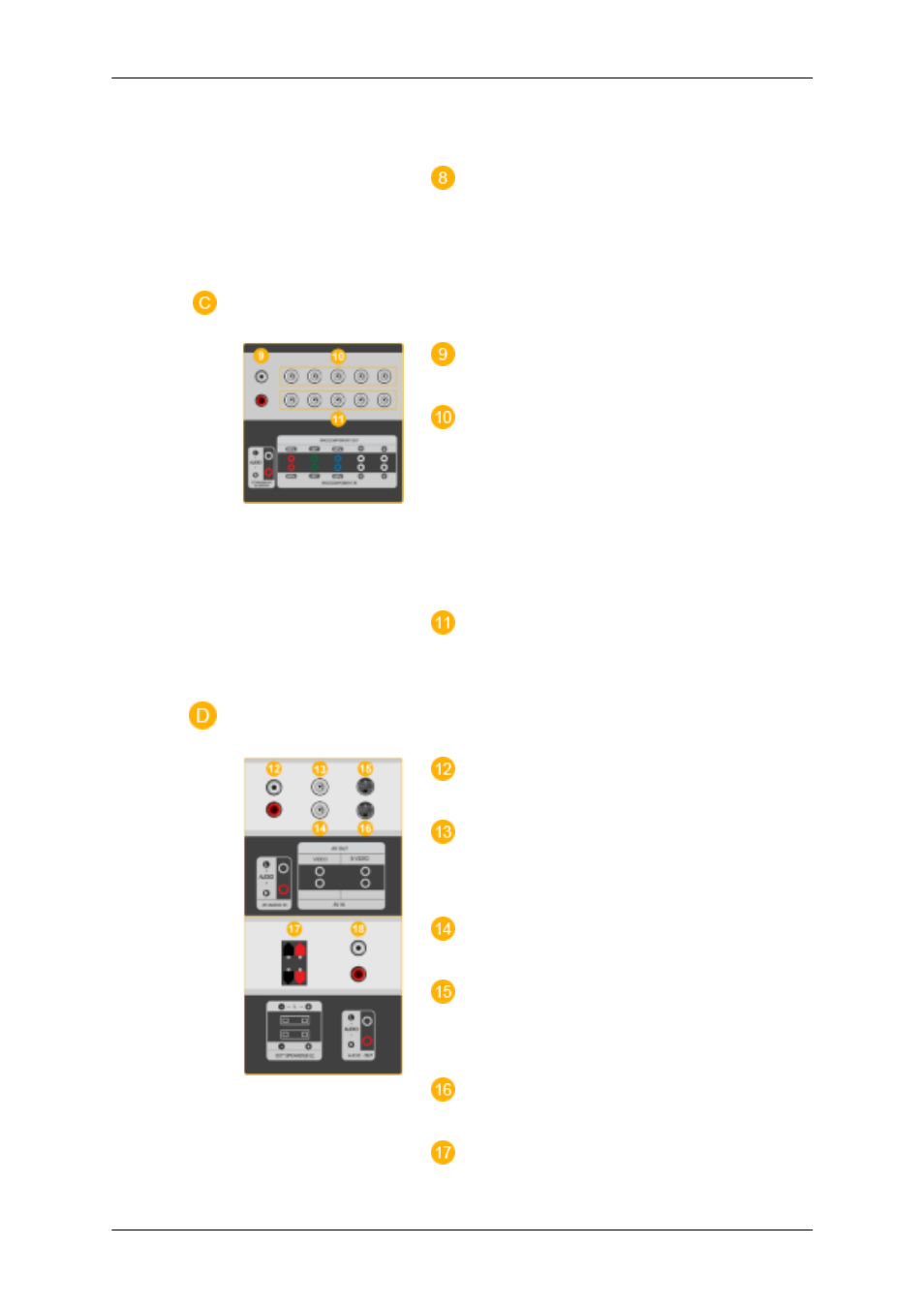

15-штырьковый разъем D-Sub - режим PC
(аналоговый сигнал от ПК)

DVI / PC / HDMI IN [DVI(HDCP)] (Разъем

для

подключения

видеосигнала

от

компьютера )

DVI-D - DVI-D - режим DVI (цифровой сигнал
от ПК)

COMPONENT AUDIO IN [L-AUDIO-R]

(Клемма аудиосигнала компонентов (вход))

BNC/COMPONENT OUT [R/PR, G/Y, B/

PB, H, V] (Разъем для подключения
видеосигнала от компьютера / Разъем для
подключения компонентов (выход) )

Подключение BNC (аналоговый сигнал от
ПК) : подключение портов R, G, B, H, V

подключение компонентов : подключение
портов PR, Y, PB

BNC/COMPONENT IN [R/PR, G/Y, B/PB,

H, V](Разъем для подключения видеосигнала
от компьютера / Разъем для подключения
компонентов (вход))

AV AUDIO IN [L-AUDIO-R] (Разъем для

подключения аудиосигнала MONITOR (вход))

AV

OUT

[VIDEO](Разъем

для

подключения Video)

Режим AV (выход)

AV IN [VIDEO](Разъем для подключения

Video) (вход)

AV OUT [S-VIDEO] (Разъем для

подключения S-Video)

Режим S-Video (выход)

AV

IN

[S-VIDEO](Разъем

для

подключения Video) (вход)

EXT SPEAKER(8 Ω)[- - L - +, - - R - +]

(Клеммы для подключения динамиков (8 Ω)

Введение
