Ht-kz320, Ht-tkz322, Ht-tkz325 – Инструкция по эксплуатации Samsung HT-TKZ325
Страница 23
23
RUS
●
ПОДКЛЮЧЕНИЕ

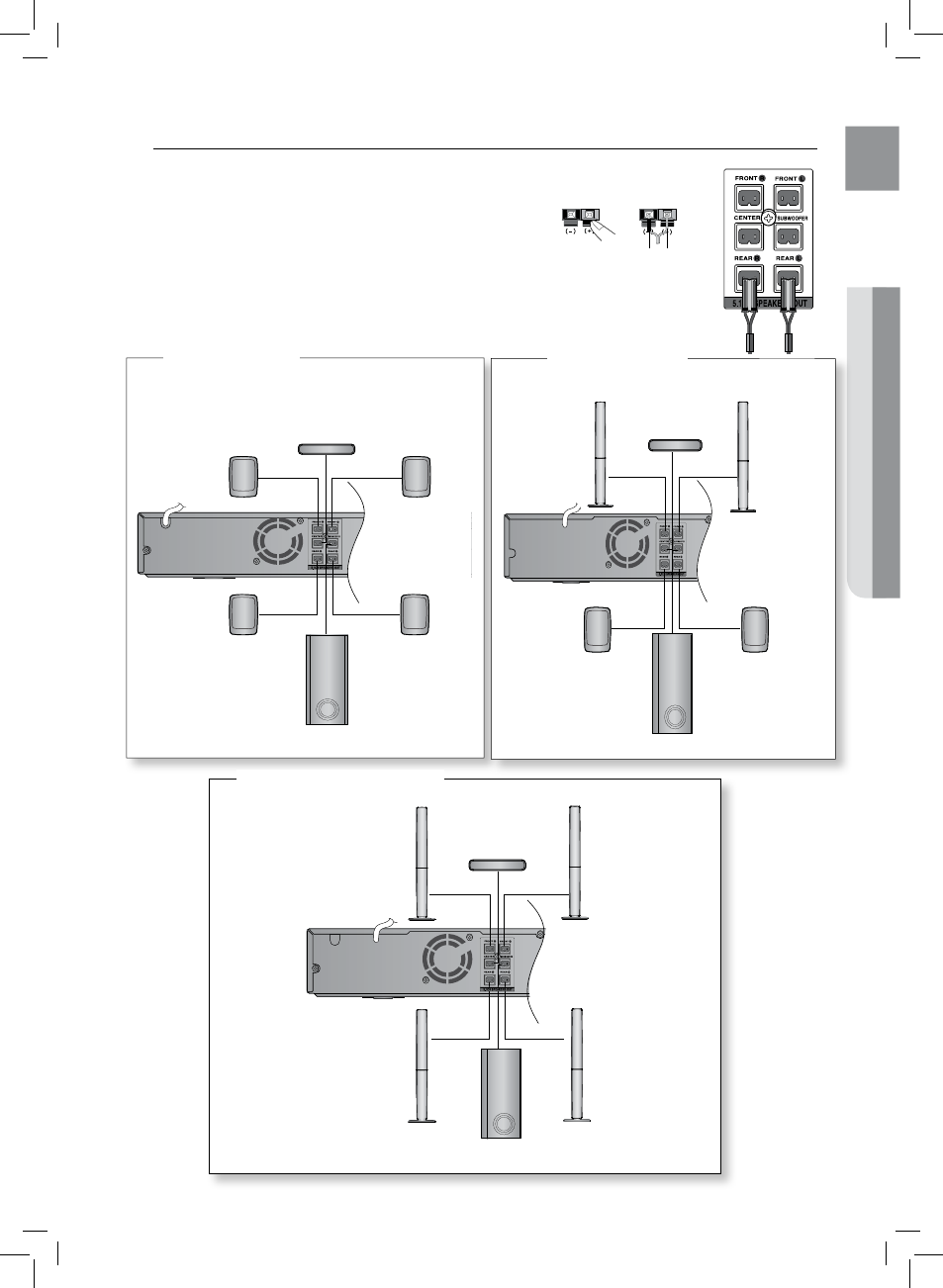

Подключение передних, центрального, задних громкоговорителей и сабвуфера.
HT-KZ320
ipod
AUX IN 2
ipod
HT-TKZ322
ipod
AUX IN 2
HT-TKZ325
Черный Красный
Фронтальный
громкоговоритель (Пр)
Центральный
громкоговоритель
Тыловой громкоговоритель
(Пр)
Фронтальный
громкоговоритель (Л)
Тыловой громкоговоритель
(Л)
Сабвуфер
Фронтальный
громкоговоритель (Пр)
Центральный
громкоговоритель
Тыловой громкоговоритель
(Пр)
Фронтальный
громкоговоритель (Л)
Тыловой громкоговоритель
(Л)
Сабвуфер
Фронтальный
громкоговоритель (Пр)
Центральный
громкоговоритель
Тыловой громкоговоритель
(Пр)
Фронтальный
громкоговоритель (Л)
Тыловой громкоговоритель
(Л)
Сабвуфер
СТОЙКА
ГРОМКОГОВОРИТЕЛЬ
Нажмите вниз фиксатор контактного терминала на задней
1.
стенке громкоговорителя.
Вставьте провод с черной изоляцией в черный
2.
контактный терминал (–), а провод с красной изоляцией
в красный контактный терминал (+).
3. Подсоедините другой конец кабеля динамика к гнезду на задней
панели домашнего кинотеатра и беспроводного приемного модуля.
Убедитесь, что цвета соединительного штекера и гнезда совпадают.
•
