13

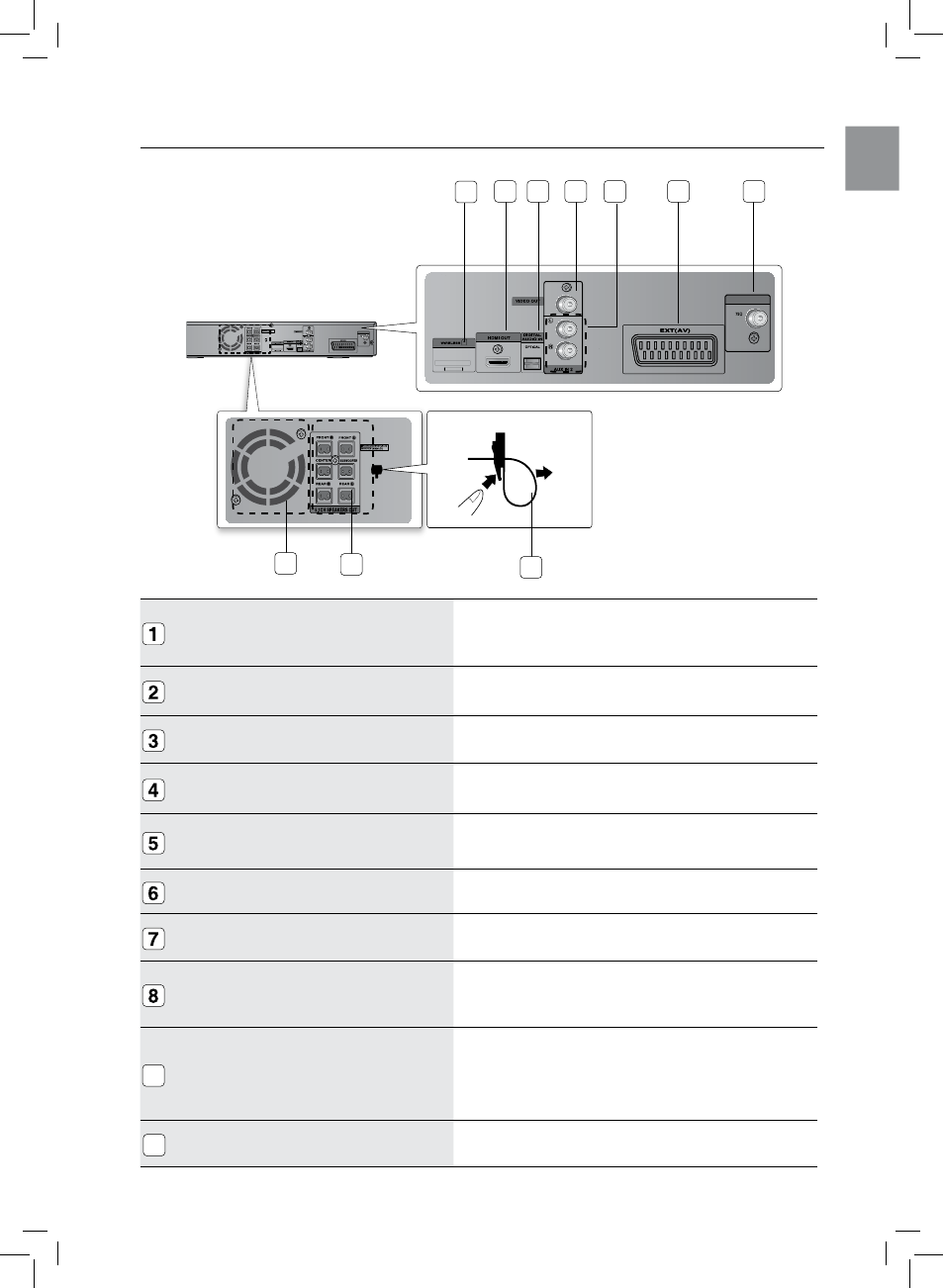

RUS Задняя панель
ГНЕЗДО ДЛЯ УСТАНОВКИ КАРТЫ БЕСПРОВОДНОГО
ДОСТУПА TX
Плата TX обеспечивает связь между основным устройством и дополнительным
усилителем беспроводного приемника.(Беспроводной модуль не входит в
комплект поставки моделей HT-KZ320/TKZ322/TKZ325 )
ГНЕЗДО HDMI OUT
С помощью кабеля HDMI соедините этот выход HDMI OUT с входом HDMI IN
на телевизоре для получения изображения наилучшего качества.
ОПТОВХОД ДЛЯ ВНЕШНИХ ЦИФРОВЫХ УСТРОЙСТВ Используется для подключения внешних устройств с цифровым выходом.
ВЫХОДНОЕ ГНЕЗДО ВИДЕОСИГНАЛА Подключайте к этому гнезду (VIDEO OUT) видеовход телевизора (VIDEO IN).
ГНЕЗДА AUX IN 2
Подключение к 2-канальному аналоговому выходу внешнего устройства
(например, VCR).
ГНЕЗДО РАЗЪЕМА SCART Подключайте к этому гнезду телевизор, имеющий входной разъем SCART.
ГНЕЗДО ДЛЯ КОАКСИАЛЬНОГО КАБЕЛЯ АНТЕННЫ FM 75Ω Подключение FM-антенны.
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР
Вентилятор всегда вращается при включенном питании. При установке
устройства необходимо обеспечить как минимум 10 см свободного
пространства со всех сторон от вентилятора.
9 ВЫХОДНЫЕ РАЗЪЕМЫ ГРОМКОГОВОРИТЕЛЕЙ
Подключите передние, центральный, задние громкоговорители и сабвуфер.
(Главное устройство моделей HT-KZ420/TKZ422/TKZ425 не оснащено
коннекторами задних динамиков, в данном случае задние динамики
подключаются к беспроводному модулю.)
10 ЗАЖИМ Фиксирует провода динамика
FM
FM ANT
FM ANT
2 1
9 8
10
3 6 4 5 7
