14
Pyccкий

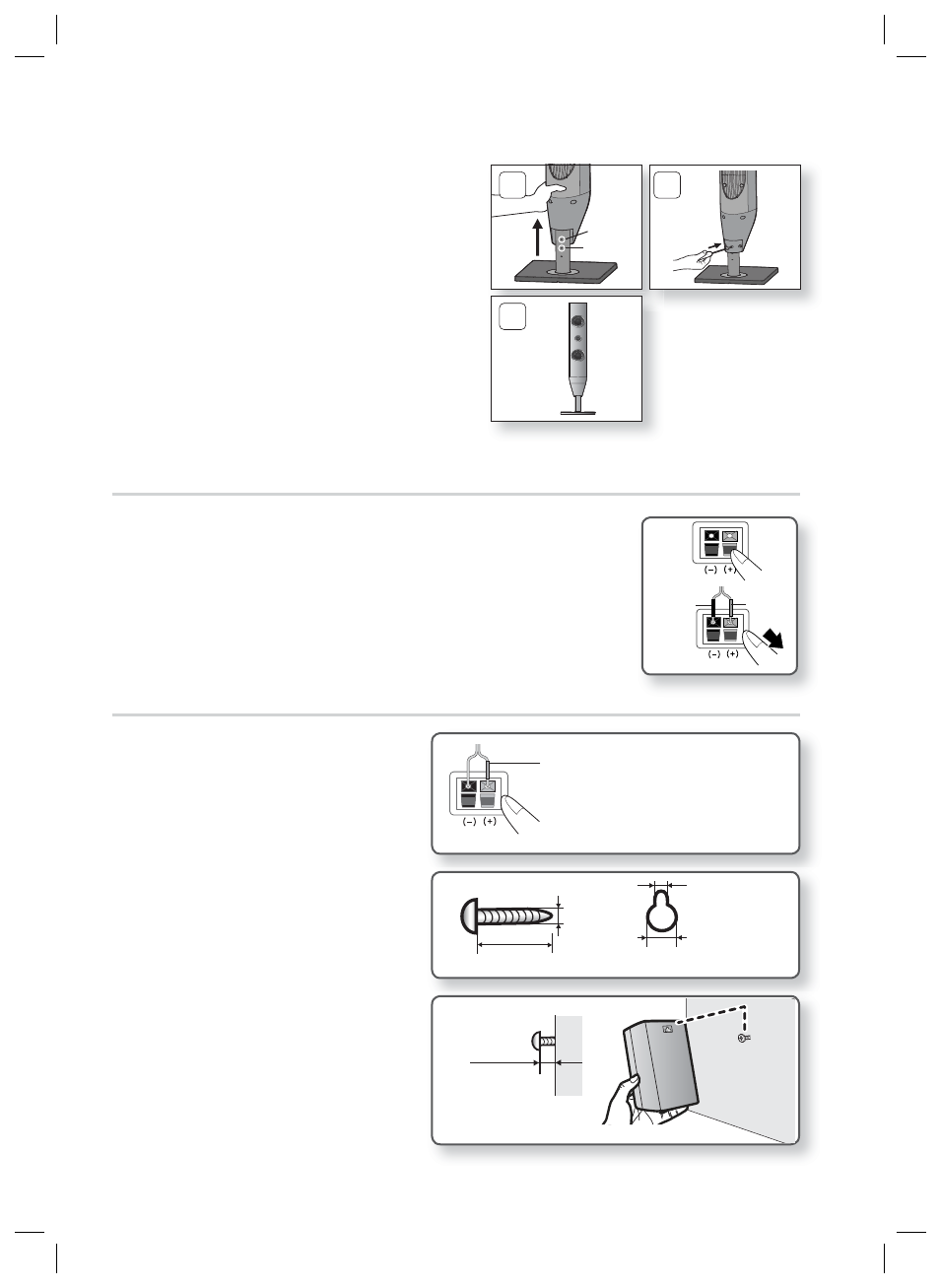

Подключение
Подключение громкоговорителей
Нажмите вниз фиксатор контактного терминала на задней стенке
громкоговорителя.
Вставьте провод с черной изоляцией в черный контактный терминал (–), а
провод с красной изоляцией в красный контактный терминал (+) и затем
отпустите фиксатор.
Подсоедините другой конец кабеля громкоговорителя соответствующего
цвета к гнезду на задней панели домашнего кинотеатра.
1.
2.
3.
Черный
Красный
Присоединение настенного крепления
Подключите кабель громкоговорителя с
цветной меткой к (+), а кабель без
цветной метки к (-).
Подготовьте винты (не входят в
комплект), подходящие по размеру к
отверстиям на задней стороне
громкоговорителя.
См. рисунок ниже.
Вверните винты в стену, затем навесьте
громкоговоритель.
1.
2.
3.
Цветная метка
Левый передний громкоговоритель (Л): белая
Правый передний громкоговоритель (П): красная
Центральный громкоговоритель: зеленая
Левый громкоговоритель объемного звучания (Л): синяя
Правый громкоговоритель объемного звучания (П): серая
5 мм
10 мм
Отверстие на задней стороне громкоговорителя
30 мм
4 мм
8 - 10 мм
Длина выступающей части винта
Закрепите громкоговоритель в нужном отверстии
регулировки высоты.
Отрегулировать высоту вам помогут следующие
примеры. (570 мм - высота по умолчанию)
Пример) Отверстие 1: высота громкоговорителя 650 мм
Отверстие 2: высота громкоговорителя 635 мм
Закройте крышку, как показано, и снова затяните
винты.
Крышка закрывается после завершения
регулировки высоты.
Эти шаги можно повторить в любое время, когда
потребуется изменить высоту.
3.
4.
5.
3
4
5
Отверстие 1
Отверстие 2
