Инструкция по эксплуатации Samsung HT-D350K
Страница 13
Pyccкий
13
02
Connections
02
Подключение

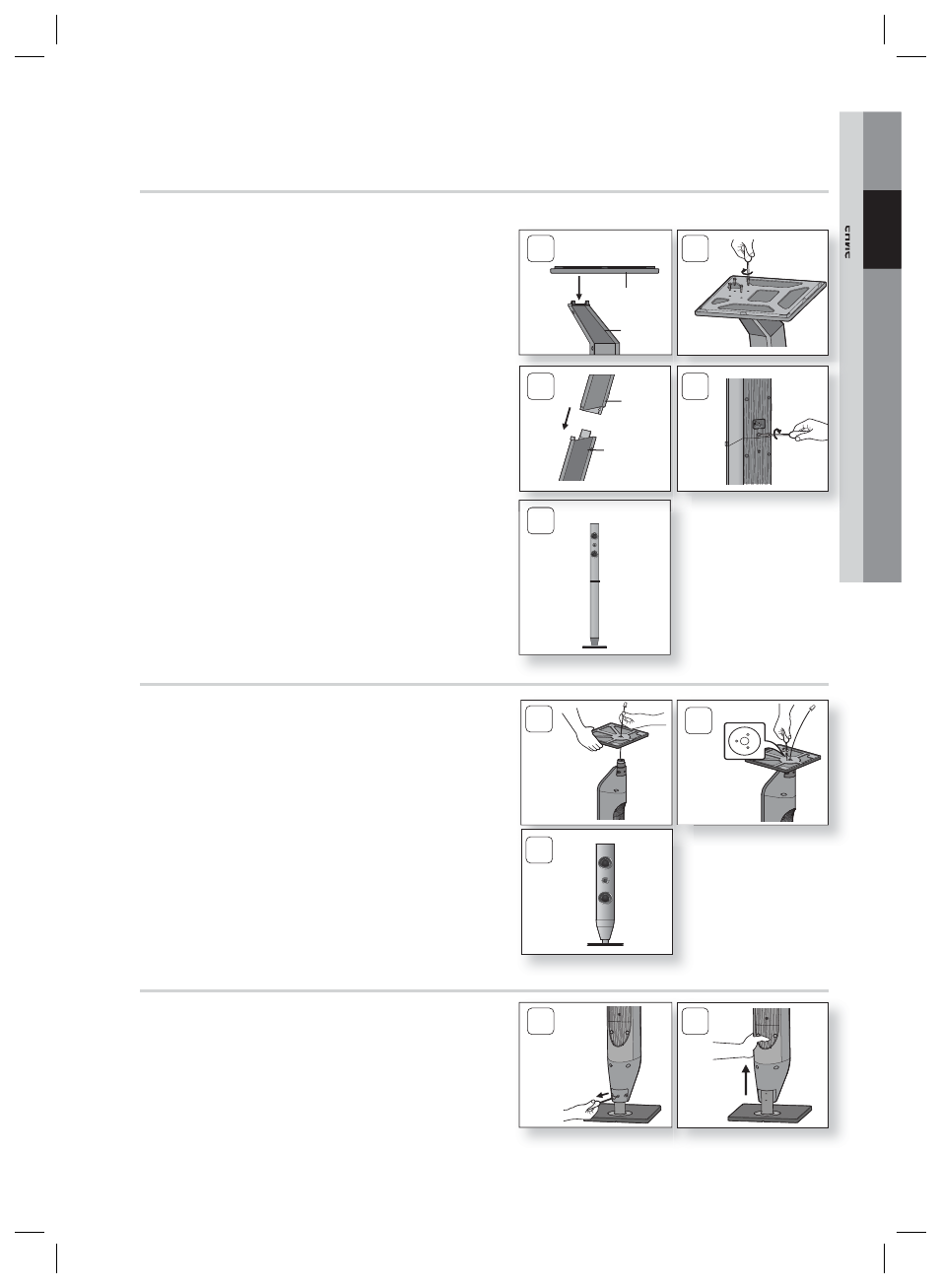

Установка громкоговорителей на высокую подставку
* только HT-D353K - Фронтальный громкоговоритель
Переверните подставку и прикрепите ее к
основанию подставки.
Вставьте небольшие винты (4*20, для подсоединения
стойки и основания стойки) в четыре отмеченных
отверстия и заверните против часовой стрелки, как
показано на рисунке.
ВНИМАНИЕ : При использовании
динамометрической отвертки не прилагайте
чрезмерных усилий. В противном случае ее можно
повредить, или она будет проворачиваться.
(динамометрическая отвертка - менее 15 кгс см)
1.
2.
!
1
2
Стойка
Стойка
Основа
Прикрепите верхний громкоговоритель к собранной
подставке.
Вставьте другой большой винт (5*15, для
подсоединения динамика и стойки) в отверстие с
задней стороны громкоговорителя и заверните с
помощью отвертки по часовой стрелке, как показано
на рисунке.
Это внешний вид после установки
громкоговорителя. Выполните эти действия,
чтобы установить другой динамик.
3.
4.
5.
5
3
4
Стойка
Громкоговоритель
Установка высоких громкоговорителей половинной высоты на подставку
* Только для HT-D353HK - передние громкоговорители
Выньте кабели громкоговорителей, как
показано на рисунке, и пропустите их через
отверстие в основании подставки.
С помощью отвертки затяните винты (C) в каждом
из трех отверстий, как показано на рисунке.
Это внешний вид после установки динамика.
Выполните эти действия, чтобы установить другой
динамик.
1.
2.
3.
1
2
3
Регулировка длины высокого громкоговорителя половинной высоты
* Только для HT-D353HK - передние громкоговорители
Если необходимо отрегулировать высоту
громкоговорителя, сначала ослабьте 3 винта
на задней панели основания.
Потяните громкоговоритель в направлении
стрелки (см. рис. 2).
ВНИМАНИЕ : Будьте осторожны! Излишние усилия могут привести к телесным повреждениям.
1.
2.
!
1
2
