Обзор устройства
23 1. Введение
10

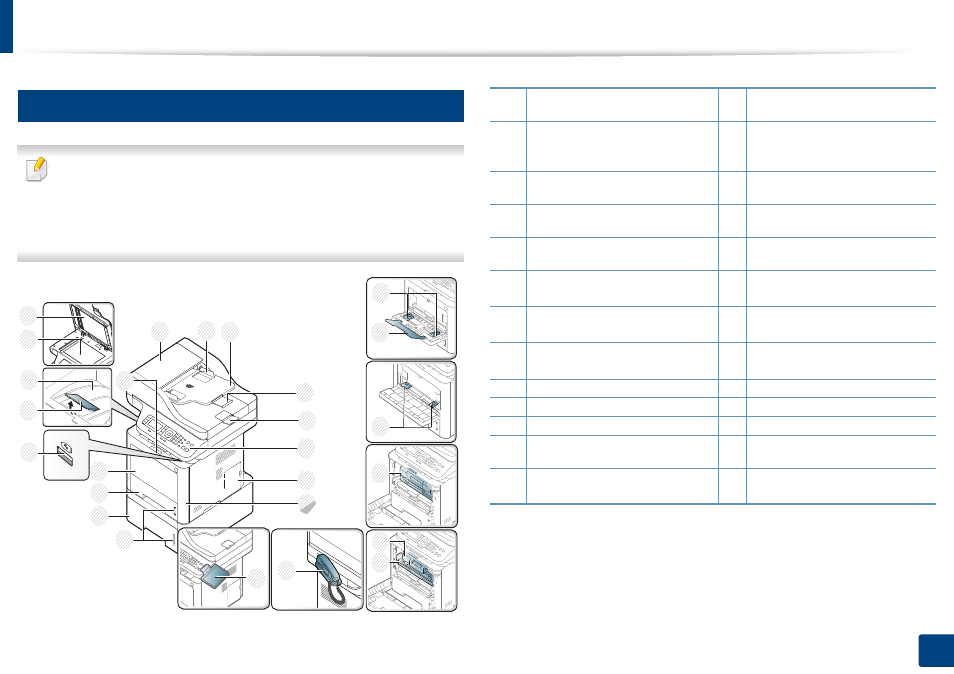

Вид спереди
• Вид вашего принтера может отличаться от представленного на
иллюстрации в зависимости от модели. Существует несколько типов
устройств.
• Функции и комплектация устройств могут различаться в зависимости от
модели и региона (см. «Функции различных моделей» на стр. 8).
5
1 2 3
6
7
8
12
11
10
4
9
17
16
14
15 18
23
24
19
20
22
13
25
20
21
26
1 Крышка устройства подачи
документов 14
Выходной лоток
2 Устройство подачи
документов с
направляющими 15
Выходной лоток
3 Входной лоток устройства
подачи документов 16
C текло экспонирования
4 Входной лоток устройства
подачи документов 17
Крышка сканера
5 Выходной лоток устройства
подачи документов 18
Ручка передней крышки
6
Панель управления
19 Ограничители ширины
бумаги многоцелевого лотка
f
7
Крышка платы управления
20 Многоцелевой выходной
лоток
f
8
Передняя крышка
21 Направляющие лотка ручной
подачи
a
a. Только M337x series.
9 Индикатор уровня бумаги 22 Карт. с тонером b
b. M3370/ M3870/ M4070/ M4072 series
10 Лоток 2 c
c. Это дополнительная функция (см. «Функции устройства» на стр. 10).
23 Карт. с тонером d
d. M3375/ M3875/ M4075 series
11 Лоток 1 24 Блок переноса изображения d
12 Многоцелевой лоток (или
лоток ручной подачи) 25 Телефонная трубка e
e. Только для моделей, оснащенных телефонной трубкой (см. «Функции
устройства» на стр. 10).
13
Порт USB-памяти f
f. Только M387x/ M407x series.
26 Держатель устройства
считывания карт
g
g. только M407xFX.
