Русский -

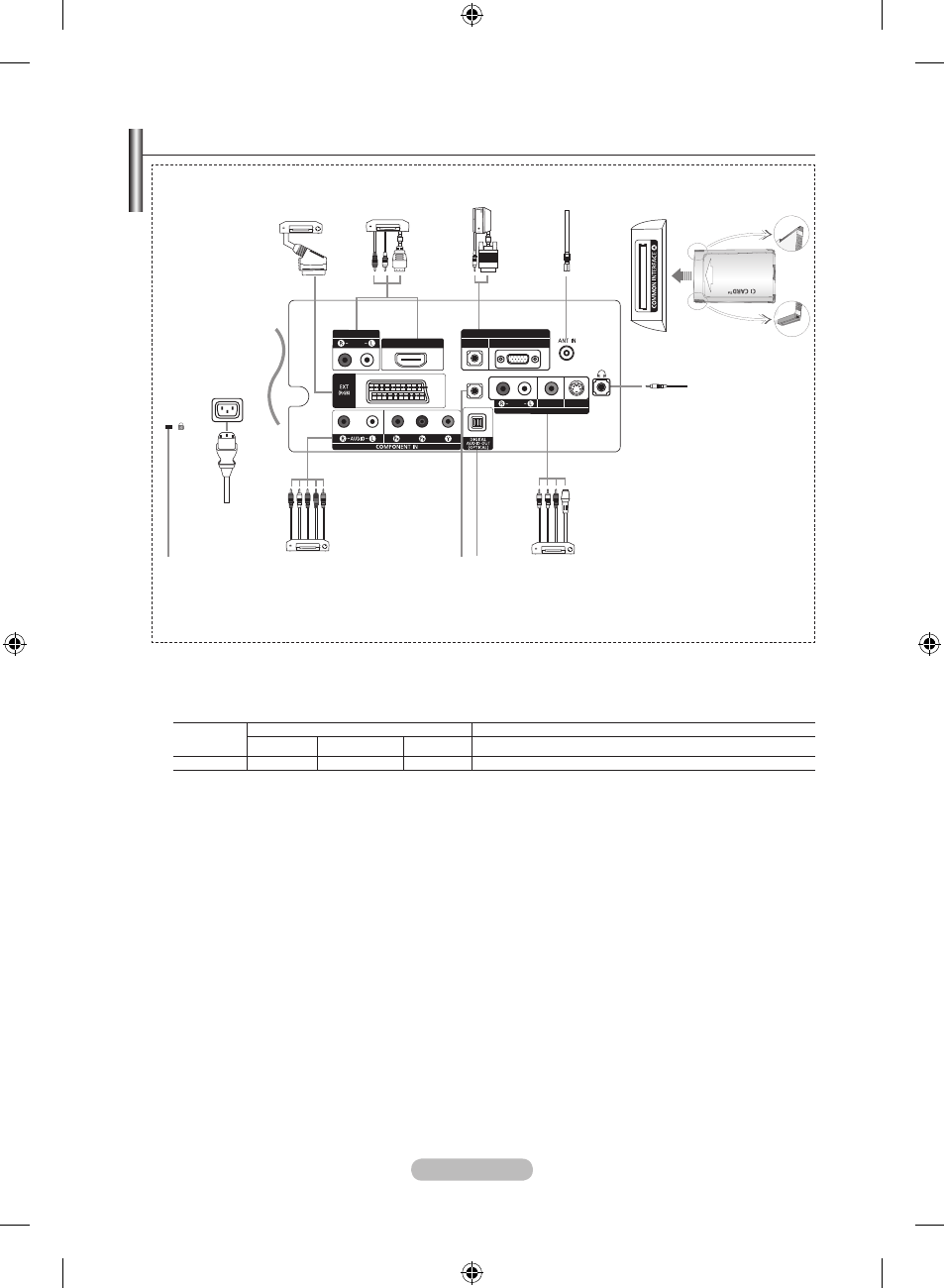

Соединительная панель
При подключении внешнего устройства к телевизору убедитесь, что питание данного устройства выключено.
Подключая внешнее устройство, проследите, чтобы цвет соединительного разъема совпадал с цветом кабеля.
1 Подключение декодера кабельного телевидения, видеомагнитофона или проигрывателя DVD-дисков
Разъем
Вход
Выход
Видео
Аудио (Л/П)
RGB
Видео + аудио (Л/П)
Внешний
O
O
O
Доступен только выход телевизионного сигнала или сигнала DTV.
Входные и выходные разъемы для внешних устройств, таких как видеомагнитофон, DVD-проигрыватель,
игровая приставка или проигрыватели видеодисков.
2
Подключение HDMI
Поддерживает AV-устройства с возможностью подключения через интерфейс HDMI (приставки,
проигрыватели DVD)
При соединении двух устройств с помощью разъема HDMI дополнительный аудиокабель не требуется.
Что такое HDMI?
“High Definition Multimedia interface” позволяет передавать цифровые видеоданные высокого разрешения и
многоканальные цифровые аудиосигналы.
Разъем HDMI/DVI обеспечивает DVI-соединение с дополнительным устройством с помощью
соответствующего кабеля (в комплект не входит). Различие между HDMI и DVI состоит в том, что устройство
HDMI меньше по размеру, оснащено технологией защиты от незаконного копирования HDCP (High Bandwidth
Digital Copy Protection), а также поддерживает многоканальные цифровые аудиосигналы.
Для соединения необходимо использовать кабель DVI-HDMI или адаптер DVI-HDMI,
а также разъем “R - AUDIO - L” на DVI для выхода звука.
При подключении данного устройства с помощью разъема HDMI или DVI к видеоприставке, DVD-
проигрывателю, игровой консоли и т.п. убедитесь, что был установлен совместимый режим видеовыхода,
как показано в таблице ниже. Несоблюдение указаний может привести к искажению изображения, его
срыву на экране или исчезновению.
➣
➣
-
-
-
➣
-
-
➣
-
Разъем для шнура
питания
AV IN
PC IN
PC
DVI IN
HDMI/DVI IN
AUDIO
AUDIO
VIDEO
AUDIO
EX-LINK
S-VIDEO
1
2
3
4
7
8
5
6
Цвет и форма устройства могут различаться в зависимости от модели.
➣
0
9
!
[Разъемы на боковой панели]
