Українська - 5

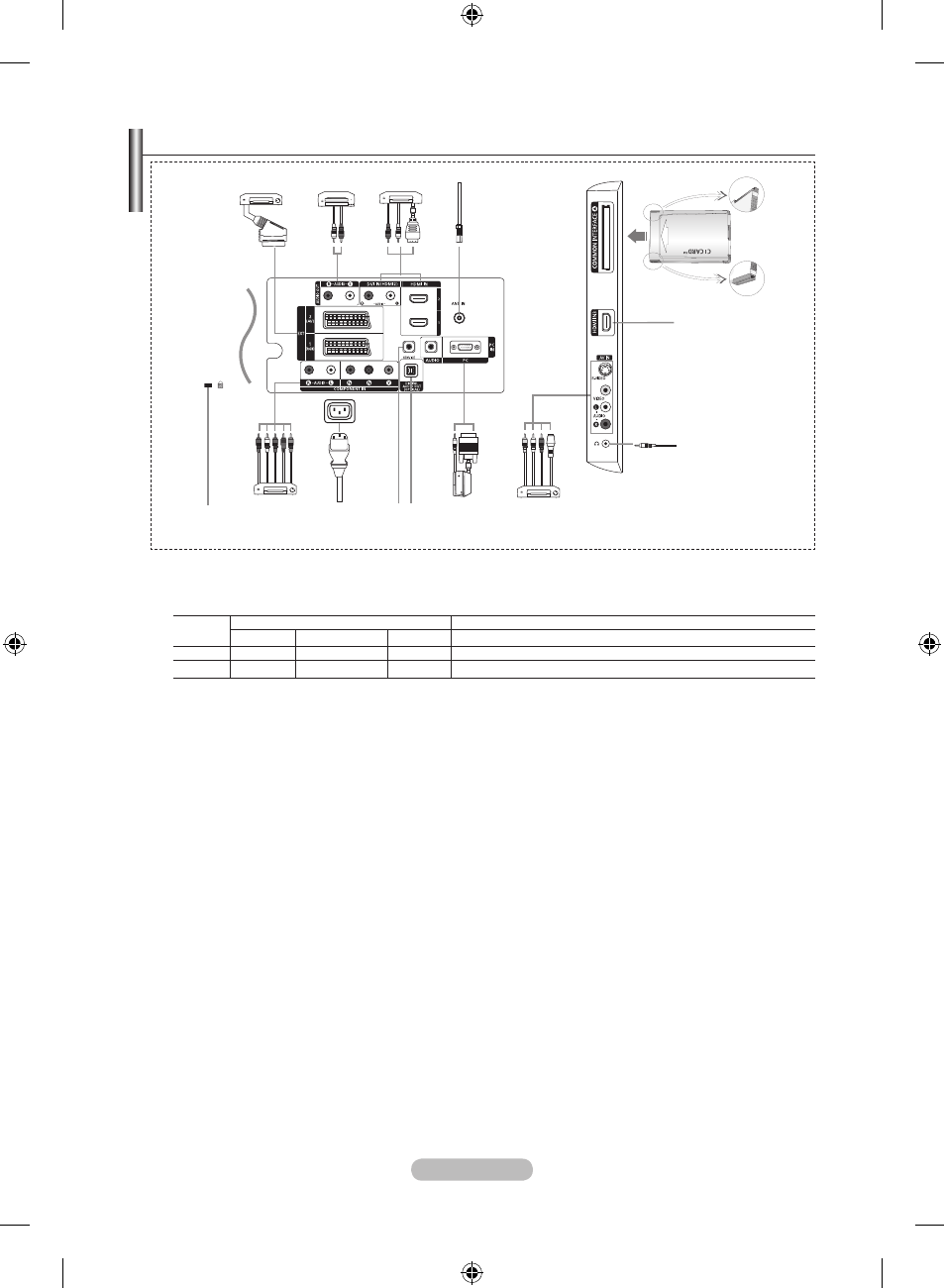

Огляд панелі з’єднань
Перед тим, як під’єднати зовнішній пристрій до телевізора, перевірте, чи вимкнено живлення.
Під’єднуючи зовнішній пристрій, пам’ятайте, що кольори кабелів повинні відповідати кольорам роз’ємів.
1 Під’єднання декодера кабельного або цифрового телебачення, відеомагнітофона чи DVD-програвача
Роз’єм
Вхідний Вихідний
Video Audio (L/R) RGB Video + Audio (L/R)
EXT 1 O O O Можливий вихід лише аналогового або цифрового сигналу телевізора.
EXT 2 O O Можна вибирати джерело вихідного сигналу.
Входи/виходи для підключення зовнішніх пристроїв, наприклад відеомагнітофона, DVD-програвача, ігрової
приставки чи програвачів відео дисків.
2 Підключення аудіо пристрою
Під’єднайте аудіо кабелі RCA до роз’єму “R - AUDIO - L” на задній панелі телевізора, а інші кінці - до
відповідних гнізд аудіовходу підсилювача чи домашнього DVD-кінотеатру.
3 HDMI In , HDMI In , HDMI In
Підтримує з’єднання між аудіо/відео пристроями, які мають вихід HDMI (цифрові приставки, DVD-програвачі).
За умови з’єднання HDMI - HDMI, додаткове з’єднання для передачі звуку не потрібне.
Що таке HDMI?
Інтерфейс HDMI (High Definition Multimedia interface) дозволяє передавати відео сигнал високої чіткості та
багатоканальний (5.1 кан.) цифровий звук.
Роз’єм HDMI/DVI можна використовувати для DVI-з’єднання із зовнішніми пристроями за умови наявності
відповідного кабелю (не входить в комплект). Різниця між пристроями HDMI та DVI у тому, що пристрої
HDMI менші за розмірами, мають вбудовану функцію кодування HDCP (High Bandwidth Digital Copy
Protection) та підтримують багатоканальний цифровий звук.
Зовнішні пристрої, що підтримують режим HDMI нижчої версії, можуть не забезпечувати належне
відтворення звуку для телевізора з найновішою версією інтерфейсу HDMI (HDMI 1.3).
У такому разі під’єднуйте кабелі до входів HDMI IN 2 та DVI IN (HDMI 2) “R - AUDIO - L” на задній панелі
телевізора.
Деякі кабелі HDMI нижчих версій можуть спричиняти появу неприємних бліків або зникнення зображення.
У такому разі використовуйте кабель, що підтримує найпізнішу версію HDMI (HDMI 1.3).
DVI In (HDMI ) (AUDIO R/L)
Під’єднуючи даний виріб до цифрової приставки, DVD-програвача, ігрової приставки чи інших пристроїв
за допомогою роз’єму HDMI або DVI, перевірте, чи виріб налаштовано на відповідний режим вихідного
відеосигналу, як показано в таблиці нижче. Нехтування цією вимогою може призвести до спотворення
зображення, переривання або відсутності зображення на екрані.
З’єднання за допомогою кабелю HDMI/DVI можна використовувати лише на роз’ємі HDMI 2.
Для з’днання потрібно використовувати кабель DVI-HDMI або адаптер DVI-HDMI, а для виходу звуку
- роз’єм “R - AUDIO - L” на пристрої DVI.
➣
➣
-
-
-
-
➣
-
-
➣
-
-
➣
Вхід для кабелю
живлення
1 2 3 4
3
6
7 8 9 0 ! @
Форма і колір виробу можуть відрізнятися, залежно від моделі. ➣
5
