Распаковка
Передняя панель
Задняя панель
Пульт
дистанционного
управления

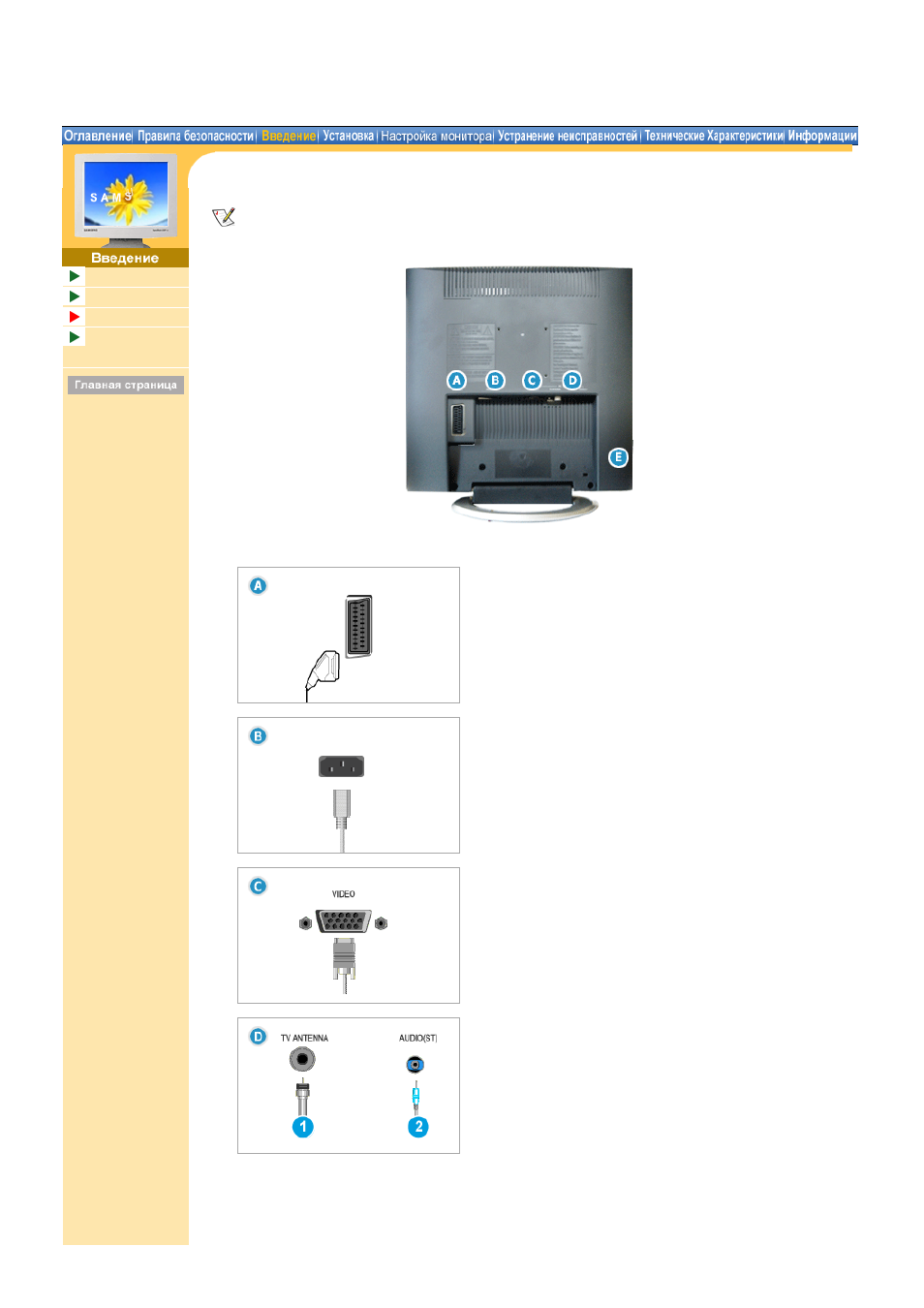

Подробную информацию о подключении кабелей см. в пункте "
Подключение кабелейs
" в
разделе "Установка"
Конфигурация задней панели мониторов различных моделей может незначительно отличаться.
Для подключения кабелей снимите крышку. (Для снятия крышки потяните за ее фиксируемую часть).
A
EXT.(SCART) Connection Terminal
EXT.(SCART) Connection Terminal
B
Разъем питания
Данное изделие может использоваться в
диапазоне напряжений питания 90 ~ 264 В..
После того, как
подключены все кабели
,
вставьте вилку шнура питания в розетку сети
питания.
C
Разъем для подключения видеокабеля
1
Разъем для подключения компьютера
(15-штырьковый D-SUB)
D
Разъем для подключения телеантенны /
аудиосигнала от компьютера
1
Разъем для подключения телеантенны (при
подключении телевизионного сигнала)
2
Разъем для подключения аудиосигнала от
компьютера (Stereo) .
E
Разъем Video
1
Разъем для подключения наушников
2
Разъем для подключения правого (R / L)
