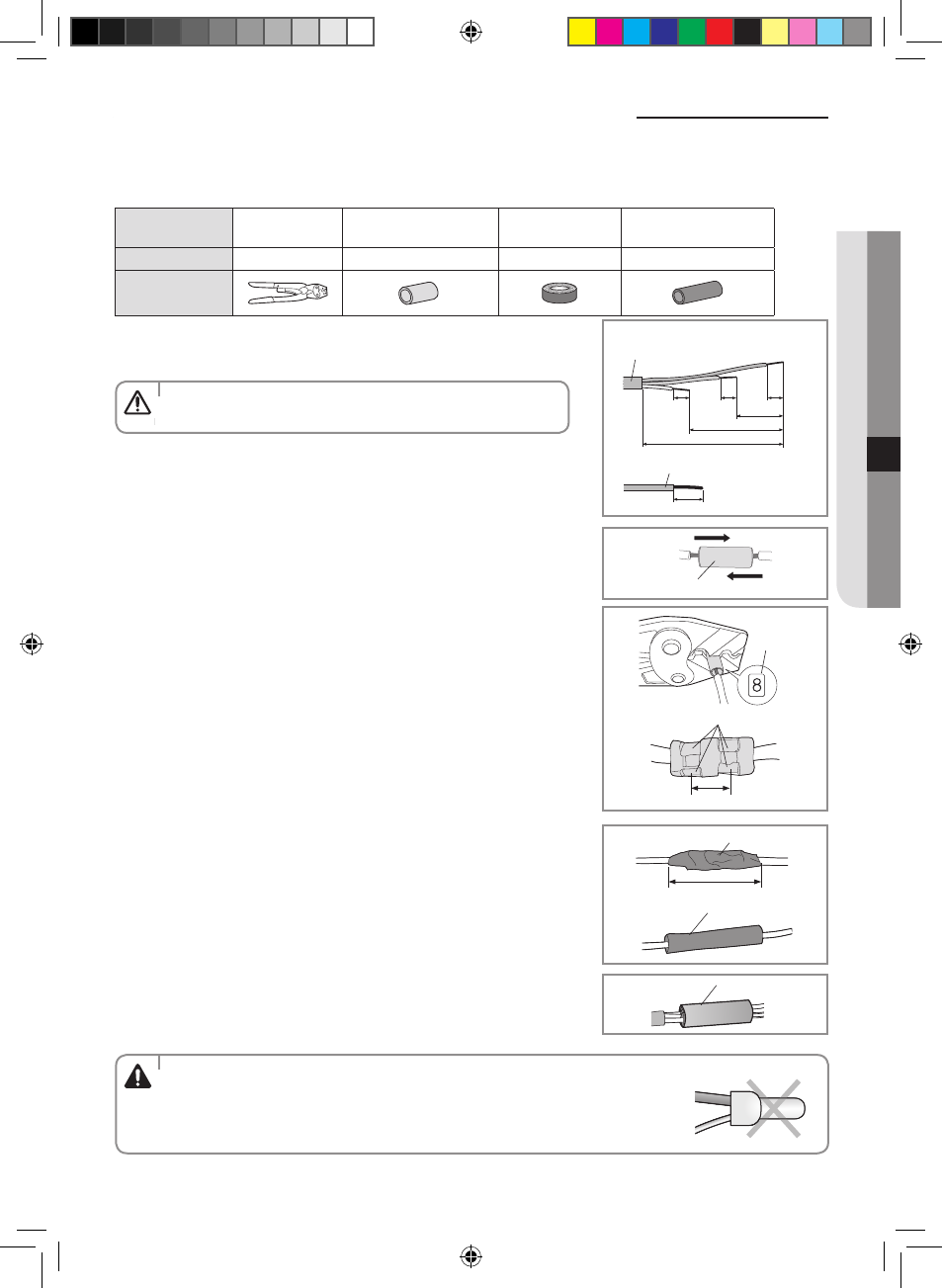

Порядок работ по удлинению сетевого кабеля
1. Снимите изоляцию с кабеля питания, как показано на рисунке.
- Снимите 20 мм. изоляции провода.
2. Вставьте оба конца кабелей питания в соединительную гильзу.
3. Произведите обжим провода через гильзу при помощи инструмента. Провод с
каждой стороны должен быть обжат в двух местах.
- Для обжима использовать инструмент с обжимным размером 8 мм.
- После обжима потяните за концы проводов для проверки надежности
соединения.
4. Оберните место соединения изолентой дважды и наденьте поверх изоленты
термоусадочную трубку.
5. Нагрейте термоусадочную трубку.
6. Окончательно изолируйте соединение при помощи изоляционной ленты.
Наименование
Компрессор Гильза соединительная Изоляционная
лента
Трубка
термоусадочная(мм)
Модель
MH-14
20xØ7,0(ВхД.Н.)
Ширина 18 мм
50xØ8,0(ДхД.Н.)
Внешний вид
40 мм
Изоляционная лента
Термоусадочная трубка
(Ед. изм.: мм)
120
60
20
20
20
180
Кабель питания
20
Провода кабеля питания
Соединительная гильза
Обжимной
диаметр
Обжать в 4-х местах
5 мм
Изоляционная лента
• После снятия изоляции необходимо надеть термоусадочную трубку.
• В случае удлинения кабеля питания запрещается использовать обжимные наконечники круглой формы.
- Неправильное соединение может явиться причиной поражения электрическим током или
пожара.
Необходимый инструмент и материалы:
(подготавливаются техническим специалистом по монтажу)
ОСтОРОЖНО
ПРЕдуПРЕЖдЕНИЕ
