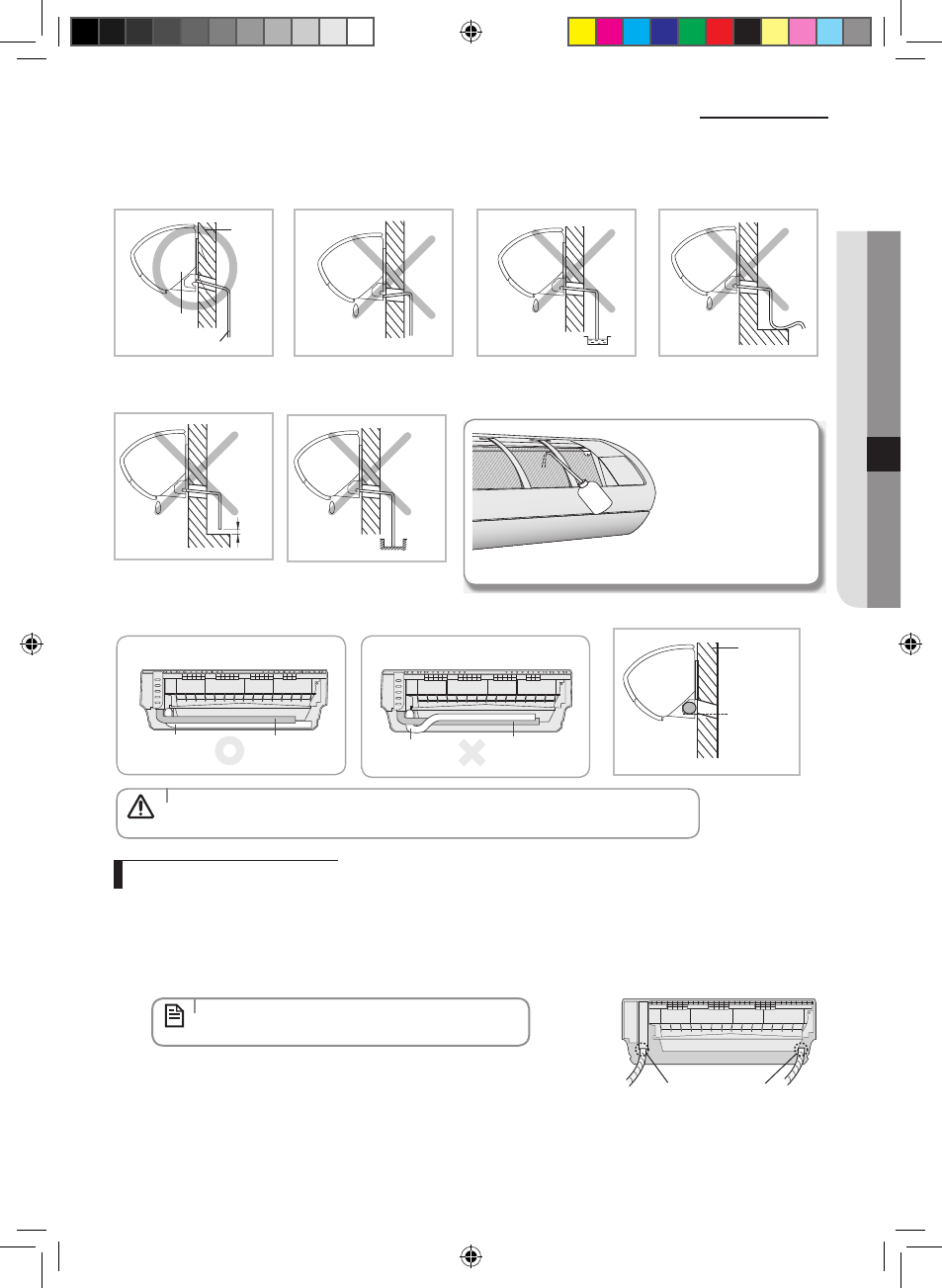

установка и присоединение сливного шланга внутреннего блока
У сливного шланга НЕ
должно быть наклона вверх.
Конец сливного шланга не
должен находиться под
водой.
Между концом сливного
шланга и землей сохраняйте
просвет не менее 5 см.
При установке сливного шланга для внутреннего блока, проверьте, насколько адекватно сливается конденсат.
Пропуская сливной шланг сквозь отверстие в стене диаметром 65 мм, проверьте следующее:
Монтаж сливного шланга
1. При необходимости присоедините 2-метровый удлинительный шланг к сливному шлангу.
2. Если вы воспользуетесь удлинительным сливным шлангом, изолируйте удлинительный сливной шланг внутри защитной
трубкой.
3. Установите сливной шланг в 1 из 2 отверстий для сливного шланга, а затем плотно закрепите конец сливного шланга
зажимом.
4. Чтобы удлинить сливной шланг, возьмитесь за концы сливного шланга и
удлиняющего шланга; поворачивая сливной шланг, вставьте его в удлиняющий
шланг на
40-45
мм. Убедитесь, что оба шланга соединены надежно и что протечки
воды нет.
5. Оберните соединение сливного шланга с удлиняющим шлангом изоляцией из пенопласта. Затем обмотайте место
соединения виниловой лентой с запасом 20 мм в каждую сторону.
Отверстие для
сливного шланга
Стена
Внутренний блок
Сливной шланг
Сливной шланг не должен
изгибаться.
5см
или
более
Не опускайте конец
сливного шланга в
углубление.
Канавка
После завершения
установки сливного
шланга, налейте воду
в дренажный поддон,
чтобы проверить,
хорошо ли дренирует
шланг.
• Не присоединяйте сливной шланг к общей трубе, так как это может привести к утечке воды.
1) Правильное присоединение
Трубка
Сливной шланг
2) Неправильное присоединение
Трубка
Сливной шланг
Стена
установочная
НАПРАВЛЯЮЩАЯ
ЛИНИЯ для трубки,
сливного шланга и
шнура питания
• Если вы не будете использовать второе отверстие для
сливного шланга, закройте его резиновой пробкой.
