Соединительная панель – Инструкция по эксплуатации Samsung LE52B750U1W
Страница 96
Русский -

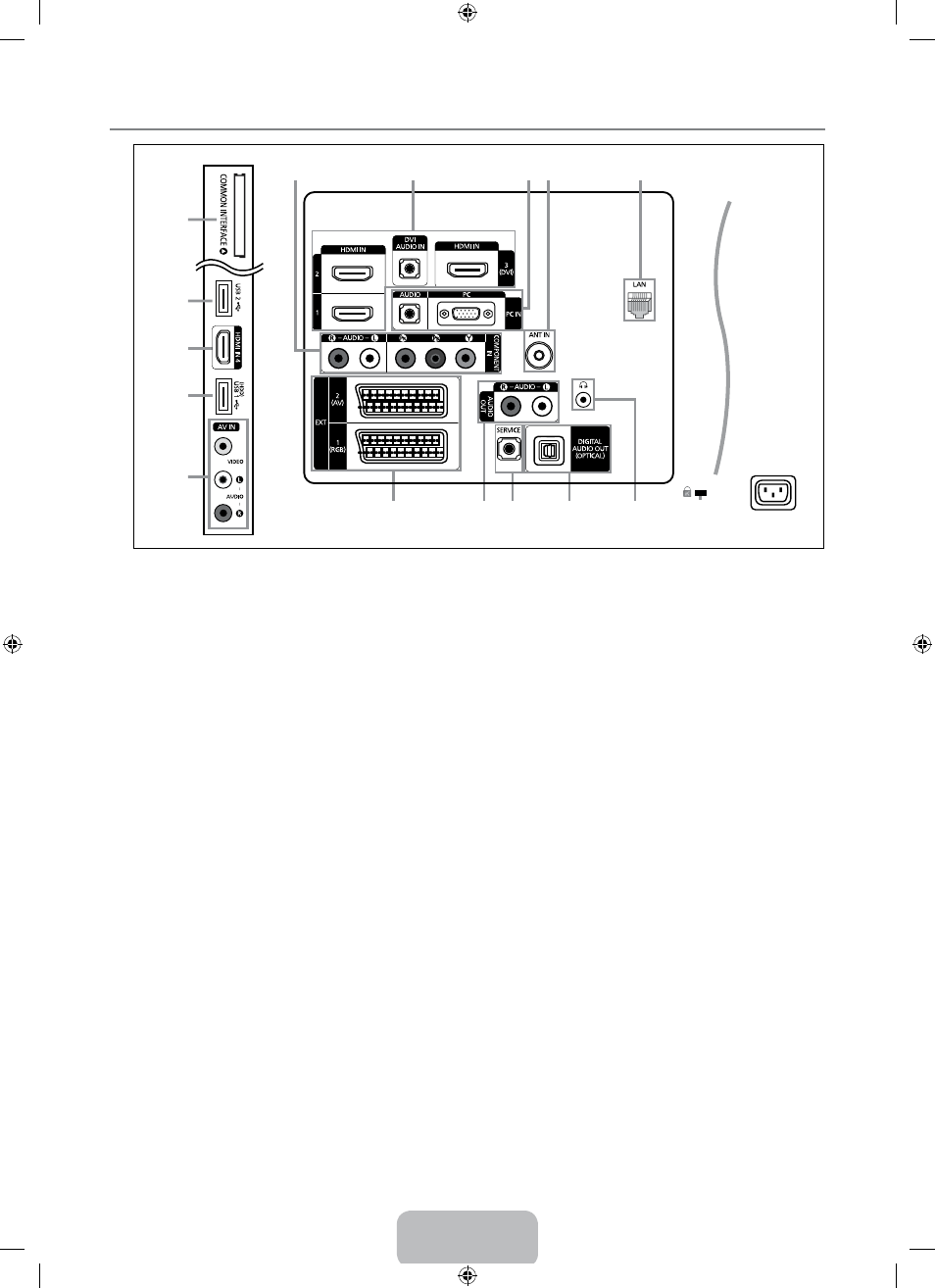

Соединительная панель
Цвет и форма устройства могут различаться в зависимости от модели.
1
COMPONENT IN
Подключение компонентного видео- / аудиокабеля.
2
HDMI IN , , (DVI), /DVI AUDIO IN
Подключение к гнезду HDMI устройства, оснащенного выходом HDMI.
При соединении двух устройств с помощью разъема HDMI аудиокабель не требуется.
Что такое HDMI?
HDMI (High-Definition Multimedia Interface) – это интерфейс, который обеспечивает передачу цифровых аудио- и
видеосигналов по одному кабелю.
Различие между HDMI и DVI состоит в том, что устройство HDMI меньше по размеру, чем устройство DVI.
На телевизоре может отсутствовать звук, а изображения могут отображаться в необычном цвете, если к нему
подключен проигрыватель DVD / проигрыватель Blu-ray / приемник кабельного / спутникового телевизора
(видеоприставка), поддерживающий версии HDMI, более ранние, чем 1.3. Если отсутствует звук, когда
используется старый кабель HDMI, подключите кабель HDMI к гнезду
HDMI IN 3(DVI), а аудиокабели – к гнездам
DVI AUDIO IN на задней панели телевизора. В этом случае обратитесь в компанию, предоставившую DVD-
проигрыватель/проигрыватель Blu-ray/приемник кабельного/спутникового телевизора (видеоприставку), чтобы
узнать версию HDMI, а затем запросить обновление.
Для подключения к внешнему устройству используйте гнездо
HDMI IN 3(DVI). Для подключения к видеоразъему
используйте кабель DVI-HDMI или адаптер DVI-HDMI (DVI-HDMI), а для аудио – гнезда
DVI AUDIO IN. При
использовании кабеля HDMI/DVI подключение следует выполнять через гнездо
HDMI IN 3(DVI).
Кабели HDMI, отличные от 1.3, могут вызывать дрожание изображения на экране.
3
PC IN [PC] / [AUDIO]
Подключение к гнездам видео- и аудиовыхода на компьютере.
Если ваш компьютер поддерживает подключение HDMI, его можно подключить к разъему
HDMI IN 1, 2, 3(DVI) или 4.
Если ваш компьютер поддерживает подключение DVI, его можно подключить к разъему
HDMI IN (DVI)/DVI AUDIO IN.
4
ANT IN
Подключение к антенне или системе кабельного телевидения.
5
LAN
Для подключения к сети подсоедините кабель LAN к этому порту.
6
KENSINGTON LOCK (в зависимости от модели)
Замок Kensington (не входит в комплект) – это устройство для крепления системы при использовании в общественных
местах. Если необходимо использовать блокировочное устройство, обратитесь к продавцу телевизора.
Размещение замка Kensington может отличаться в зависимости от его модели.
¦
N
N
N
•
•
N
N
N
N
N
N
8
9
0
!
7
6
#
#
2
$
@
2
1
3 4
5
[Боковая панель телевизора]
[Задняя панель телевизора]
Разъем для
шнура питания
